AWG — Американская система калибров проводов (American Wire Gauge System). Зависимость AWG от толщины, мм – чем меньше калибр AWG, тем толще провод. Это происходит потому, что значение AWG соответствует количеству технологических процессов обработки проволоки. На заводе, при изготовлении кабеля, проволока последовательно протягивается в заготовках через калибровочные отверстия разного диаметра – от большего к меньшему, методом волочения, т.е. выдавливается как паста из тюбика, каждый раз уменьшая свой диаметр. Например, проволоку AWG 0 (8,25 мм) нужно было 24 раза вытягивать, пока она становилась диаметром AWG 24 (0,51 мм), т.е. кабель маркированный как 24 AWG тоньше, чем кабель, маркированный 22 AWG.
Каждому значению AWG соответствует диаметр провода выраженный в миллиметрах (мм), диаметр провода выраженный в дюймах (inch) и сечение, выраженное в мм 2 .
Таблица значений AWG для одножильных кабелей
Таблица перевода AWG в миллиметры, мм
Диаметр кабеля, мм (mm)
Сечение кабеля, мм 2 , ( mm 2 )
Сопротивление кабеля Ом/м, [ Ohm/ m]
Диаметр кабеля, мм (mm)
Сечение кабеля, мм 2 , ( mm 2 )
Сопротивление кабеля Ом/м, [ Ohm/ m]
Диаметр кабеля, мм (mm)
Сечение кабеля, мм 2 , ( mm 2 )
Сопротивление кабеля Ом/м, [ Ohm/ m]
Диаметр кабеля, мм (mm)
Сечение кабеля, мм 2 , ( mm 2 )
Сопротивление кабеля Ом/м, [ Ohm/ m]
Формула для расчета и перевода AWG в миллиметры: d = 0.127*92 ((36-AWG)/39)
Увеличение толщины проводника на 6 калибров практически соответствует увеличению толщины вдвое (шестая степень числа 1.1229322 равна 2.005…). Понятно также, что уменьшение толщины на три калибра уменьшает вдвое площадь поперечного сечения.
Таблица значений AWG для многожильных кабелей

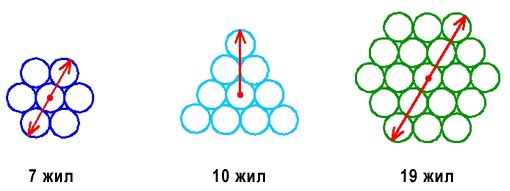

Определить значения AWG для многожильных проводников не так просто. Многие источники приводят для расчета многожильных кабелей точно такую же формулу, как и для одножильных, но это неверно, т.к. в многожильном проводнике приходится рассчитывать суммарную площадь сечения по площадям сечения каждых отдельных маленьких жилок, а эквивалентный диаметр – по диаметру отдельных жилок, уложенных по принципу плотной упаковки. Например, для фактически 7-жильного кабеля диаметр проводника геометрически (в упаковке) равен трем диаметрам жил, для 19-жильного – 5 диаметрам, а для промежуточных отношений диаметр рассчитывается через промежуточный коэффициент.
Поэтому целое значение коэффициента (причем всегда нечетное) будет только при строго определенном количестве жил в проводнике. Для 7-жильного это коэффициент 3, для 19-жильного – 5, для 37 – 7, для 61 – 9. Рассчитать такие "правильные" конфигурации несложно:
1 + 6 = 7
1 + 6 + 12 = 19
1 + 6 + 12 + 18 = 37
1 + 6 + 12 + 18 + 24 = 61
1 + 6 + 12 + 18 + 24 + 30 = 91
и т.д.
Но в настоящих условиях, для очень многожильных проводников используются и "неправильные" количества жил, поэтому приходится определять фактический диаметр жилы эмпирическим путем.
В таблице значений AWG для многожильных кабелей, приведенной ниже, диаметр отдельной жилы рассчитан по той же формуле, что и для одножильных проводников, затем рассчитано сечение жилы, затем суммарное сечение всех жил в проводнике, а затем для "правильных" конфигураций дан расчетный диаметр. Самый правый столбец – фактический диаметр, его называют "приведенным". Как видно, разница между теоретическим и фактическим диаметрами не велика.
В последнее время широкое распространение получили импортные провода и инструменты с маркировкой AWG. American Wire Gauge – американский калибр проводников.
Калибр провода по стандарту AWG отражает размер токонесущей жилы. Характерной особенностью стандарта AWG является то, что чем толще провод, тем меньше его калибр.
Значение AWG характеризует количество этапов обработки проволоки. В процессе изготовления медный провод последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше в диаметре и меньшего сечения, чем кабель, маркированный 15 AWG. Таблица отражает перевод стандарта AWG в диаметр и площадь сечения в миллиметрах.
| AWG | приблизительный диаметр, мм | площадь, мм² | соответствие сечения по ГОСТ, мм² | удельное сопротивление, Ом/м |
|---|---|---|---|---|
| 40 | 0,08 | 0,0050 | • | 3,44 |
| 39 | 0,09 | 0,0064 | • | 2,73 |
| 38 | 0,10 | 0,0078 | • | 2,16 |
| 37 | 0,11 | 0,0095 | • | 1,72 |
| 36 | 0,13 | 0,0133 | • | 1,36 |
| 35 | 0,14 | 0,0154 | • | 1,08 |
| 34 | 0,16 | 0,0201 | • | 0,856 |
| 33 | 0,18 | 0,0254 | • | 0,679 |
| 32 | 0,20 | 0,0314 | • | 0,538 |
| 31 | 0,23 | 0,0415 | • | 0,427 |
| 30 | 0,25 | 0,0503 | 0,05 | 0,339 |
| 29 | 0,29 | 0,0646 | • | 0,268 |
| 28 | 0,32 | 0,0804 | • | 0,213 |
| 27 | 0,36 | 0,1020 | 0,1 | 0,169 |
| 26 | 0,40 | 0,1280 | 0,14 | 0,134 |
| 25 | 0,45 | 0,1630 | • | 0,106 |
| 24 | 0,51 | 0,2050 | 0,2 | 0,0842 |
| 23 | 0,57 | 0,2590 | 0,25 | 0,0668 |
| 22 | 0,64 | 0,3250 | 0,32 | 0,0530 |
| 21 | 0,72 | 0,4120 | • | 0,0420 |
| 20 | 0,81 | 0,5190 | 0,5 | 0,0333 |
| 19 | 0,91 | 0,6530 | • | 0,0264 |
| 18 | 1,02 | 0,82 | 0,75 | 0,0210 |
| 17 | 1,15 | 1,04 | 1,0 | 0,0166 |
| 16 | 1,29 | 1,31 | • | 0,0132 |
| 15 | 1,45 | 1,65 | 1,5 | 0,0104 |
| 14 | 1,63 | 2,08 | • | 0,00829 |
| 13 | 1,83 | 2,63 | 2,5 | 0,00657 |
| 12 | 2,05 | 3,31 | • | 0,00521 |
| 11 | 2,30 | 4,15 | 4 | 0,00413 |
| 10 | 2,59 | 5,27 | • | 0,00328 |
| 9 | 2,91 | 6,62 | 6 | 0,00260 |
| 8 | 3,26 | 8,35 | • | 0,00206 |
| 7 | 3,67 | 10,6 | 10 | 0,00163 |
| 6 | 4,11 | 13,3 | • | 0,00130 |
| 5 | 4,62 | 16,8 | 16 | 0,00103 |
| 4 | 5,19 | 21,2 | • | 0,000815 |
| 3 | 5,83 | 26,7 | 25 | 0,000647 |
| 2 | 6,54 | 33,6 | 35 | 0,000513 |
| 1 | 7,35 | 42,4 | • | 0,000407 |
| 0 | 8,25 | 53,5 | 50 | 0,000323 |
| 2/0 | 9,26 | 67,4 | 70 | 0,000256 |
| 3/0 | 10,4 | 85,0 | 95 | 0,000203 |
| 4/0 | 11,7 | 107,0 | 120 | 0,000161 |
©2019 «Техэлектро»
+7(495) 781-58-58
Друзья приветствую всех читателей! Я как автор ресурса «Электрик в доме» – сайт домашнего электрика хочу поделиться с вами одной интересной темой.
Думаю, многие из Вас сталкивались с непонятной маркировкой на проводах – AWG. Причем данная маркировка относится не только к проводам и кабелям, а также к всевозможным клеммам, наконечникам, гильзам, инструменту и т.п.
Я впервые столкнулся с таким обозначением при заказе электротехнической продукции на торговой площадке Алиэкспресс.
Мне стало интересно, что это за система измерений и чем она отличается от привычной нам площади поперечного сечения в мм2. Поэтому в сегодняшней статье разберем откуда произошло данное обозначение, где применяется и как перевести сечение провода из AWG в мм2. А также примеры расшифровки популярных сечений в таблице.
Что такое awg в маркировке кабеля
На отечественных рынках все чаще можно встретить кабельную продукцию и инструмент для электромонтажных работ импортного производства с маркировкой AWG.
В качестве примера хочу предоставить фото инструмента. Это кримпер для обжима наконечников НШВИ. На корпусе четко видно данное обозначение.
Такую же аббревиатуру можно увидеть на китайском инструменте для зачистки проводов.
Еще один пример наконечники типа НШВИ.
Аббревиатура AWG расшифровывается как – American Wire Gauge, что в переводе с английского означает «Американский калибр проводов». American Wire Gauge был придуман в 1857 году и является «Американским стандартом» маркировки сечения проводов. В США нет такого понятия как сечение провода, там используют калибр провода.
Кстати стандарт American Wire Gauge относится не только к силовым проводам и кабелям, которые используются для монтажа электропроводки. Его также применяют в цифровой индустрии. Например, для маркировки USB кабеля, HDMI, витой пары, аудио кабель и т.п.
Откуда произошла маркировка awg
В чем заключается понятие данного стандарта? Чтобы с этим разобраться, давайте окунемся в способ изготовления провод. По форме жилы проводов похожи на обычную проволоку, только медную.
В Америке проволоку изготавливали методом вытягивания (волочения). Для этого заготовка проходила через ролики станка. Например, имеется заготовка сечением 10 мм в диаметре. Для того чтобы уменьшить ее сечение до нужно размера проволоку протаскивали определенное количество раз через калибровочные отверстия станка. Тем самым она вытягивалась (диаметр уменьшался, а длина увеличивалась).
Каждая последующая протяжка проволоки уменьшала ее сечение и добавляла одну единицу к показателю AWG. То есть на начальном этапе мы имеем заготовку с самым большим калибром awg 0, который соответствует самому толстому проводу. Если проволоку вытянули один раз, то получаем awg 1. Если проволоку вытянули два раза, получает awg 2 и т.д.
Для больших калибров, более чем awg 0, обозначение выглядит как awg 00 (awg 2/0), awg 000 (awg 3/0) и т.д.
Такая маркировка получается перевернутой по отношению к нашей. Мы привыкли к тому что чем больше число, тем больше сечение (1.5 мм2, 2,5 мм2, 4 мм2. ). Здесь же все наоборот, чем больше число (калибр) тем меньше диаметр провода. Например, AWG 24 тоньше, чем AWG 18.
В каких странах применяют калибр awg?
Друзья как было сказано выше, стандарт был придуман Американцами, поэтому используется в Соединенных Штатах Америки. Также данный стандарт применяют в Японии и Китае.
В Европе включая Россию и страны СНГ пользуются иной системой измерения – мм2 (квадратные миллиметры).
Кроме того в Америке не используют такие единицы измерения как миллиметры. Практически во всех технических отраслях там используют дюймы (inch).
Поэтому наша с вами сегодняшняя задача разобраться как переводится калибр awg в мм2, с которыми мы так привыкли работать.
Как рассчитать калибр awg по формуле
Друзья давайте рассмотрим формулу, по которой можно пересчитать калибр AWG из дюймов в миллиметры:
В пересчете 0.005 дюймов (inch) равняется 0.127 мм. Показатель n – номер калибра. Данная формула действует для монолитных жил проводов и кабелей.
Показатели «36», «39» и «92» в формуле перевода awg в мм2 взяты неспроста. Давным-давно значению AWG с диаметром 0.005 дюйма соответствовал калибр 36. На то время это считалось самой тонкой проволокой. В то время как самый толстый провод считался калибр AWG 0000. Соотношение между минимальным и максимальным диаметром как раз составляет «92» (0.4600/0.005).
В диапазоне калибров от AWG 36 до AWG 0000 содержится 38 калибров и соотношение между ними является постоянной величиной. Так соотношение между соседними калибрами составляет 1.1229322. Данное число является корнем 39-й степени из 92.
Для больших калибров (00, 000, 0000 . ) в качестве n берется отрицательно значение -(m-1). Например, для AWG 4/0 берется -3. Для калибра AWG 3/0 будет -2 и т.д.
И наоборот, для пересчета номера калибра по известному диаметру проводника, можно воспользоваться формулой:
Сечение провода awg – таблица американского стандарта проводов
Друзья мы с Вами выяснили, что означает данный стандарт и как его можно рассчитать по формуле. Но ведь каждый калибр не будешь пересчитывать в мм2 на калькуляторе, поэтому представляю вам таблицу перевода сечений провода из awg в мм2.
| Диаметр жилы | Площадь поперечного сечения | Токовая нагрузка для медного провода при t 60/75/90 °C | ||
| дюймы | мм | мм2 | А | |
| 0000 (4/0) | 0,4600 | 11,684 | 107 | 195/230/260 |
| 000 (3/0) | 0,4096 | 10,404 | 85 | 165/200/225 |
| 00 (2/0) | 0,3648 | 9,266 | 67,4 | 145/175/195 |
| 0 (1/0) | 0,3249 | 8,252 | 53,5 | 125/150/170 |
| 1 | 0,2893 | 7,348 | 42,4 | 110 / 130 / 150 |
| 2 | 0,2576 | 6,544 | 33,6 | 95/115/130 |
| 3 | 0,2294 | 5,827 | 26,7 | 85/100/110 |
| 4 | 0,2043 | 5,189 | 21,2 | 70/85/95 |
| 5 | 0,1819 | 4,621 | 16,8 | |
| 6 | 0,1620 | 4,115 | 13,3 | 55/65/75 |
| 7 | 0,1443 | 3,665 | 10,5 | |
| 8 | 0,1285 | 3,264 | 8,37 | 40/50/55 |
| 9 | 0,1144 | 2,906 | 6,63 | |
| 10 | 0,1019 | 2,588 | 5,26 | 30/35/40 |
| 11 | 0,0907 | 2,305 | 4,17 | |
| 12 | 0,0808 | 2,053 | 3,31 | 25/25/30 |
| 13 | 0,0720 | 1,828 | 2,62 | |
| 14 | 0,0641 | 1,628 | 2,08 | 20/20/25 |
| 15 | 0,0571 | 1,450 | 1,65 | |
| 16 | 0,0508 | 1,291 | 1,31 | — / — / 18 |
| 17 | 0,0453 | 1,150 | 1,04 | |
| 18 | 0,0403 | 1,024 | 0,823 | —/—/14 |
| 19 | 0,0359 | 0,912 | 0,653 | |
| 20 | 0,0320 | 0,812 | 0,518 | |
| 21 | 0,0285 | 0,723 | 0,41 | |
| 22 | 0,0253 | 0,644 | 0,326 | |
| 23 | 0,0226 | 0,573 | 0,258 | |
| 24 | 0,0201 | 0,511 | 0,205 | |
| 25 | 0,0179 | 0,455 | 0,162 | |
| 26 | 0,0159 | 0,405 | 0,129 | |
| 27 | 0,0142 | 0,361 | 0,102 | |
| 28 | 0,0126 | 0,321 | 0,081 | |
| 29 | 0,0113 | 0,286 | 0,0642 | |
| 30 | 0,0100 | 0,255 | 0,0509 | |
| 31 | 0,00893 | 0,227 | 0,0404 | |
| 32 | 0,00795 | 0,202 | 0,032 | |
| 33 | 0,00708 | 0,180 | 0,0254 | |
| 34 | 0,00630 | 0,160 | 0,0201 | |
| 35 | 0,00561 | 0,143 | 0,016 | |
| 36 | 0,00500 | 0,127 | 0,0127 | |
| 37 | 0,00445 | 0,113 | 0,01 | |
| 38 | 0,00397 | 0,101 | 0,00797 | |
| 39 | 0,00353 | 0,0897 | 0,00632 | |
| 40 | 0,00314 | 0,0799 | 0,00501 |
В Америке для бытовых нужд самыми ходовыми размерами являются провод калибром AWG 12, AWG 14, сечением 3.31 мм2 и 2.08 мм2 соответственно.
Минимальный калибр в домашней электропроводке – AWG 14 используют для сетей освещения и розеточной группы. Калибр AWG 12 использую для розеточной группы более нагруженных линий (кухня, кондиционер, гараж, прачечная и т.п.) Для мощных потребителей используют провод калибром AWG 10 (электроплиты, сушилки и т.п.).
Для сравнения – провода калибром AWG 14 защищаются автоматом на 15 Ампер, а провода калибром AWG 12 защищаются автоматами на 20 Ампер. На AWG 10 ставят – автомат на 30 Ампер.
Друзья данная таблица проводов AWG взята не из потолка, для наглядности хочу предоставить вам данные из таблицы «Национального Электрического Кодекса» – National Electrical Code. В Америке это что-то вроде нашего ПУЭ. Вот токовая нагрузка на провод awg таблица из National Electrical Code NFPA 70 2002 года.
Данные представлены для медных и алюминиевых проводников.
На этом данная статья подходит к концу. Друзья надеюсь я в полной мере раскрыл вопрос перевода калибра провода awg в мм2, если остались вопросы пишите их в комментариях.
