Завод тепловентиляционного оборудования ЕВРОМАШ предлагает вниманию своих потребителей аппараты серии ЕВРОМАШ модели АО2, выпущенные в различных исполнениях. Агрегаты модели АО2 используются для отопления помещений промышленного или производственного назначения и для неиспарительного охлаждения как воды, так и иных водообразных жидкостей, например растворов этиленгликоля либо пропиленгликоля, в технологических целях в качестве сухих градирен. Такое оборудование в качестве теплоносителя использует горячую или перегретую воду (пар), либо различные растворы. Высокая эффективность использования агрегатов АО2 достигается благодаря продуманной конструкции оборудования данной серии.
Качественное исполнение устройств обеспечивает высокую надежность и долговечность агрегатов серии ЕВРОМАШ модели АО2. При их использовании прогрев помещений осуществляется достаточно быстро, а заданный уровень температуры поддерживается с высокой точностью.
Монтаж агрегатов АО2 не представляет собой особой сложности — конструкция такого оборудования предусматривает установку его на полу, либо крепление к потолку на кронштейнах. Эксплуатация устройств серии АО 2 является достаточно простой и удобной, отличается абсолютной безопасностью. Аппараты серии ЕВРОМАШ модели АО2 соответствуют всем принятым в России нормам и стандартам надежности и качества для оборудования данной категории.
В настоящее время аппараты модели АО2 выпускаются в нескольких модификациях, отличающихся друг от друга техническими и эксплутационными характеристиками, в том числе, мощностью и производительностью. Это позволяет подбирать оборудование для отопления производственных и промышленных помещений либо для охлаждения разнообразных жидкостей в точном соответствии со всеми требованиями будущей эксплуатации так, чтобы его использование было максимально эффективным в каждом конкретном случае.
Описание аппаратов серии ЕВРОМАШ модели АО2
Агрегат серии ЕВРОМАШ модели АО2 предназначен для непосредственного воздушного отопления производственных помещений и зданий промышленного назначения.
Также эти аппараты используются для неиспарительного охлаждения жидкостей – воды или сходных с ней по свойствам сред (растворы этиленгликоля или пропиленгликоля) в технологических цепочках в качестве малых аппаратов воздушного охлаждения – драйкулеров с небольшим расходом охлаждаемой среды.
При этом нужно учитывать, что, по уже имеющемуся практическому опыту, при попытке охладить этими аппаратами нефтепродукты либо масло, а также среды на основе этих продуктов, результат получается неудовлетворительный. Охлаждения практически не происходит. Для охлаждения маслянистых густых и вязких сред нужны иные, специальные теплообменники, нежели применённые в агрегатах АО2 стандартные калориферы по типу КСК, КП-СК. Ибо стандартные калориферы плохо охлаждают эти среды из-за малой скорости потока густой вязкой жидкости по калориферу и иных, нежели у воды, теплообменных свойств у маслообразных жидкостей.

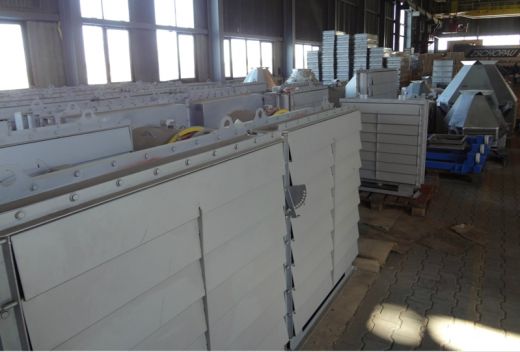

На фотографиях справа и справа выше – наш производственный склад тепловентиляционного оборудования.
Здесь Вы можете увидеть аппараты модели АО2, и, на дальнем плане, крышные вентиляторы ЕВРОМАШ ВКРМ и калориферы КСК.
Аппараты серии ЕВРОМАШ модели АО2 применяют в районах с умеренным и холодным климатом и размещают в помещениях с воздушной средой, содержащей пыли и другие твердые примеси не более 0,5 мг/м 3 , а также не содержащей липких веществ и волокнистых материалов.
Температура воды – до 180°C; температура пара – до 190°C; рабочее давление – до 1,2 МПа (12 кгс/см²).
В состав агрегата входят:
- калорифер
- вентилятор осевой
- диффузор
- конфузор с жалюзи поворотными для изменения направления воздушного потока
На фото справа представлен агрегат АО2 ЕВРОМАШ с паровым теплообменником.
Агрегат устанавливается или подвешивается на кронштейнах. Во время работы агрегата воздух, подаваемый вентилятором нагревается, проходя калорифер и подается в помещение. Агрегаты воздушно-отопительные имеют высокую теплопроизводительность и эффективность, которые обеспечиваются оптимальным расстоянием между вентилятором и калорифером, исключающим застойные зоны при движении воздуха в агрегате, а также применением высококачественных калориферов и осевых вентиляторов.
Паспорт на аппараты серии ЕВРОМАШ модели АО2.
Пройдя по этой ссылке, Вы можете ознакомиться с паспортом на аппараты серии ЕВРОМАШ модели АО2 №№3-25, что может помочь Вам в Ваших размышлениях о том, какая именно модель Вас интересует.
основные технические характеристики агрегатов
| Параметр | АО2-3 | АО2-4 | АО2-6,3 | АО2-10 | АО2-20 | АО2-25 | АО2-50 |
|---|---|---|---|---|---|---|---|
| Производительность по воздуху, м 3 /час | 2600 | 4000 | 6300 | 10000 | 20000 | 25000 | 60000 |
| Производительность по теплу, кВт | 24 | 46 | 73 | 116 | 220 | 306 | 900 |
| Температура теплоносителя на подача/обратка, °C | 150/70 | ||||||
| Осевой вентилятор по типу ВО-14-320, типоразмер (№) | 4 | 5 | 6,3 | 8 | 12,5 | ||
| Установочная мощность, кВт | 0,25 | 0,37 | 0,55 | 0,75 | 3,0 | 7,5 | |
| Скорость вращения, об./мин. | 1500 | 1500 | 1500 | 1000 | 1500 | 1000 | |
| Сечение для прохода теплоносителя, м² | 0,00079 | 0,00102 | 0,00113 | 0,00147 | 0,00203 | 0,00249 | |
| Сечение патрубка, м² | 0,00101 | 0,00221 | |||||
| Диаметр патрубка Ду, мм | 32 | 50 | |||||
| Число ходов | 4 | ||||||
| Число рядов | 3 | 4 | |||||
| Расход воды, м 3 /час, при скорости воды в трубах w=0.7-1.0 м/с | 1,9-2,7 | 2,4-3,45 | 2,4-3,45 | 3,5-5,0 | 4,9-6,9 | 5,3-7,5 | |
| Акустические характеристики ("звуковая мощность"), дБ | 80 | 88 | 99 | 100 | 110 | 110 | 120 |
| Масса, кг | 70 | 95 | 120 | 160 | 255 | 280 | 820 |
* Калорифер к агрегату АО2 можно купить отдельно по приведённой в этой таблице цене. Это требуется, как правило, в тех случаях, когда нужно заменить калорифер на уже имеющемся агрегате.
габаритные размеры агрегатов АО2-3 . АО2-25
| № АО2 | A | A1 | a | B | b | C | D | Dу | E | H | h | L | L1 | V, м 3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 580 | 530 | 250 | 390 | 70 | 490 | 400 | 32 | 720 | 683 | 355 | 795 | 805 | 0,320 |
| 4 | 702 | 654 | 375 | 460 | 97 | 620 | 500 | 32 | 770 | 810 | 420 | 855 | 835 | 0,486 |
| 6,3 | 784 | 737 | 500 | 580 | 78,5 | 745 | 500 | 32 | 770 | 892 | 460 | 870 | 835 | 0,608 |
| 10 | 952 | 905 | 625 | 740 | 82,5 | 870 | 630 | 50 | 790 | 1061 | 545 | 890 | 860 | 0,899 |
| 20 | 1201 | 1154 | 875 | 977 | 78,5 | 1120 | 800 | 50 | 915 | 1310 | 670 | 1055 | 1015 | 1,660 |
| 25* | 1201 | 1154 | 875 | 977 | 78,5 | 1120 | 800 | 50 | 915 | 1310 | 670 | 1055 | 1015 | 1,660 |
* Агрегат АО2-25 отличается от АО2-20 тем, что он изготавливается на базе четырехрядного калорифера.
Преимущества агрегатов отопительных производства Концерна "Медведь".
- Отопительные агрегаты выпускаются со сниженными шумовыми характеристиками (за счёт комплектации электродвигателями на 1000 оборотов).
- Для удобства подключения вентилятора к сети распределительная коробка вынесена на корпус агрегата.
- Возможно комплектация шкафами управления.
- Гарантийные обязательства составляют 24 месяца. Полный срок эксплуатации оборудования составляет не менее 12 лет.
Агрегаты отопительные АО
Воздушно-отопительные агрегаты АО и СДТ применяются для обогрева производственных, складских, административных и других помещений. Данные агрегаты обеспечивают зоны с большой площадью теплым, равномерно распределенным воздухом и поддерживают заданную температуру в течение долгого времени. Их мощность и производительность зависит от типоразмера.
Воздушно-отопительный агрегат АО представляет собой конструкцию, состоящую из осевого вентилятора, воздухонагревателя и рамы, используемой для установки агрегата в рабочем положении. АО и СТД также могут подвешиваться на кронштейнах. Во время его работы воздух, нагнетаемый вентилятором, обогревается воздухонагревателем и подается в отапливаемую зону.
Концерн «Медведь» предлагает эффективные агрегаты воздушно-отопительные, цена которых привлекает своей демократичностью. Продукция концерна сертифицирована и имеет гарантию 2 года.
Отопительно-вентиляционный агрегат от нашего концерна – это идеальное решение для обогрева больших помещений.
Паровые отопительные агрегаты АО2П
Агрегаты отопительные АО2 паровые используются в целях воздушного отопления промышленных, полупромышленных и сельскохозяйственных сооружений с относительно большой площадью. Воздухонагреватели АО2П предназначены для работы с приточным, рециркуляционным или смешанным воздухом и применяются для обогрева механообрабатывающих и сборочных цехов, складских помещений, зданий сельскохозяйственного назначения, ангаров и пр. В теплое время года агрегаты отопительные АО2П могут работать в режиме вентилятора (без подсоединения калорифера к системе теплоносителя).
Рабочая среда – приточный, внутренний или смешанный воздух с предельным содержанием пыли и взвешенных включений до 0,5 мг/м.куб. В рабочем воздухе не допустимы абразивные частицы, волокнистая или липкая пыль, химически активные примеси.
Паровые агрегаты отопительные АО2П выпускаются в виде моноблочного узла, полностью готового к подключению на месте эксплуатации. Данный тип отопительного оборудования может эксплуатироваться в составе системы приточной канальной вентиляции или работать в автономном режиме.
Основные конструктивные элементы воздухонагревателя АО2П – вентилятор осевого типа серии ВО 06-300 и паровой калорифер.
Агрегат отопительный АО2 паровой работает по следующему принципу. Включенный вентилятор генерирует воздушный поток, который проходит сквозь рабочее сечение калорифера, омывая его теплообменные трубки. В процессе теплопередачи часть тепла с трубок уносится в помещение.
Функцию теплоносителя выполняет сухой (перегретый) пар температурой до +190°С, который подается от централизованной сети пароснабжения. Для подключения агрегата отопительного АО2П к системе подачи пара на корпусе калорифера предусмотрены фланцы.
На «лицевом» торце воздухонагревателя АО2П (со стороны калорифера) располагаются жалюзи поворотного типа, с помощью которых можно частично спрямить воздушный поток или отрегулировать его интенсивность.
Для установки парового отопительного агрегата АО2П на несущую поверхность в нижней части конструкции имеется опорная станина.
Воздухонагреватели паровые АО2П условия эксплуатации
Паровые отопительные агрегаты АО2П могут подлежать эксплуатации в регионах с умеренным и холодным климатом при температуре окружающей среды от -45°С до +40°С. Оборудование должно размещаться в крытых отапливаемых или неотапливаемых помещениях (кат. разм. 3 и 2 соответственно).
Модельный ряд агрегатов отопительных АО2 паровых насчитывает 7-мь стандартных типоразмеров, с техническими характеристиками которых можно ознакомиться в соответствующих разделах сайта.
