Ap3608em g1 схема включения распиновка ножек микросхемы

Содержание

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее.

Техническое описание и состав телевизора MYSTERY MTV-2222LW, тип панели и применяемые модули. Состав модулей.

Panel: M215HG-LE4 REV.C3

T-CON: M215HGE-P02 ROHS REV.C1

LED driver (backlight): integrated into MainBoard

PWM LED driver: AP3039AM, AP3608EM-G1

Power Supply (PSU): integrated into MainBoard

IC MainBoard: Cpu: MST6E181VG-LF-Z1, Spi Flash: 25Q32BSIG

Технические характеристики MTV-2222LW

Диагональ экрана: 22" (56 см)
Формат экрана: 16:9
Разрешение: 1920×1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 250 кд/м2
Контрастность: 1000:1
Угол обзора: 160°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM
Количество каналов: 125
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 6 Вт (2х3 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, компонентный, SCART, RGB, VGA, HDMI, USB
Разъём наушников: есть
Потребление от сети: 36 Вт

Общие рекомендации по ремонту TV LCD LED

Ремонт телевизора MYSTERY MTV-2222LW начинать следует с внимательного внешнего осмотра всех составляющих его элементов и модулей. Видимые повреждения элементов иногда могут обозначить направления поиска дефекта ещё до начала проведения необходимых измерений. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах – всё это для ремонтника может являться существенной подсказкой в предположениях о причинах и следствиях неисправности.

Если MYSTERY MTV-2222LW не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания . В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи – диоды и транзисторы на вероятность лавинного или теплового пробоя.
Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора , которую проверить можно лишь заменой на новую или заведомо исправную.

Если при включении MYSTERY MTV-2222LW нет изображения, либо оно появится на секунду и пропадает, но звук есть, скорее всего неисправность в цепи светодиодов подсветки панели M215HG-LE4 REV.C3, либо в преобразователе их питания. Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
Нередко при отсутствии подсветки требуется разборка панели. Необходимо проверить исправность переходов светодиодов, а так же надёжность контактных соединений в линейках и разъёмах.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте – источник тока.

При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы – Cpu: MST6E181VS-LF-Z1, Spi Flash: 25Q32BSIG и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
При подозрении на неисправность тюнера F35WT-2A-E, в первую очередь необходимо убедиться в наличии напряжения питания на соответствующем выводе тюнера.

Читайте также:  Диаметр трубы для пожарного водопровода

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора MYSTERY MTV-2222LW без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!

Чтобы уменьшить ток подсветки в LED-драйверах с контроллером AP3039AM и оконечным каскадом AP3608EM (AP3039AM-G1 & AP3608EM-G1), у микросхемы AP3608EM (AP3608E) следует пропорционально увеличить сопротивление резистора от вывода 14 (ISET) на корпус. Максимальный ток в каждом канале (в миллиамперах) для резистора Rset (в килоомах) определится из отношения 1.194V/Rset. В каналах, соединённых параллельно, токи складываются.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard MSTV2407-ZC01-01 показан на рисунке ниже:

Материнская плата MSTV2407-ZC01-01 совмещена с модулем питания. Применяется процессор MST6E182VG, либо MST6E181VG, выполненные по технологии BGA. Ремонт модуля питания производится по обычной технологии, начиная с проверки его силовых элементов. Далее следует проверка исправности преобразователей для питания процессора: +1.3V, +1.8V, 3.3V, выполненных на базе шим-контроллеров SY8008B. Питание встроенной DDR 2.5V сформировано от источника 3.3V с помощью P-N-перехода диода 1N4001 (3.3V-0.8V=2.5V). Дежурный режим организован от линейного стабилизатора серии 1117-3V3. Питание LCD панели осуществляется напряжением либо 5V, либо 12V в зависимости от применяемого типа панели.

MSTV2407-ZC01-01 может применяться в телевизорах:

BBK LEM2249HD Ver2 (Panel LM215DT5D), BBK LEM2284F (Panel M215HG-LE4 Rev.C3), BBK LEM2681F (Panel V260H1-LE10 Rev. C1 ), BBK LEM2682 LEM2682DT (Panel V260B2-LE11 Rev.C1), BBK LEM3284F (Panel HV320WXC-200), Haier LE32T1000 (Panel T320XVN09.0), MYSTERY MTV-2224LW (Panel M215HG-LE4 Rev.C3), MYSTERY MTV-3222LW (Panel T320XVN01.0), MYSTERY MTV-1924LW (Panel V185B1-L17), MYSTERY MTV-3018LW (Panel V290BJ1-PE1), MYSTERY MTV-1911LW (Panel HT185WX7-100), MYSTERY MTV-1922LW (Panel V185B1-L17), MYSTERY MTV-1913LW (Panel HT185WX7-100), MYSTERY MTV-3218LW (Panel HV320WX2-20A), MYSTERY MTV-1918LW (Panel V185B1-L17), MYSTERY MTV-2213LW (Panel M215HGE-L10), MYSTERY MTV-2222LW (Panel M215HG-LE4 REV.C3), MYSTERY MTV-2418LW (Panel HM236WUA-100), MYSTERY MTV-2424LW (Panel HM236WU8-100), MYSTERY MTV-1914LW (Panel V185B1-L15 Rev.c1), MYSTERY MTV-3223LW (Panel LK315T3HB94), MYSTERY MTV-2422LW (Panel HM236WU8–100), MYSTERY MTV-3224LW (Panel T320XVN09.0), MYSTERY MTV-2218LW (Panel CLAA215FA10), MYSTERY MTV-1911WL (Panel V185B1-L15 REV.C1), MYSTERY MTV-3221LW (Panel HV320WX2-268), MYSTERY MTV-2211W (Panel M215HG-LE4 ).

Основные особенности устройства MYSTERY MTV-2222LW:

Установлена матрица (LED-панель) M215HG-LE4 REV.C3.
В управлении матрицей используется Тайминг-Контроллер (T-CON) M215HGE-P02.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой MSTV2407-ZC01-01, управляется ШИМ-контроллером AP3039AM, AP3608EM-G1.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем OB2273 (PWM SOT23-6 ).
MainBoard – основная плата (материнская плата) представляет собой модуль MSTV2407-ZC01-01, с применением микросхем Cpu: MST6E181VG-LF-Z1, Spi Flash: 25Q32BSIG и других.
Тюнер F35WT-2A-E обеспечивает приём телевизионных программ и настройку на каналы.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

В статье будет рассмотрена работа микросхемы AP3039A,назначение ее выводов, ее блок-схема. Год назад после грозы скоропостижно приказал долго жить телевизор у соседей MYSTERY MTV1924LW. В сервисе валялся месяц, так и не сделали. Короче попал ко мне. Вот здесь я и обнаружил очень интересную и заманчивую микросхему контроллера DC-DC c широкими возможностями для радиолюбителей. Это заставило поближе ее изучить. На русском информации не нашел, а то, что сам напереводил, довожу до вашего сведения. Возможно, это вас тоже заинтересует.

Читайте также:  Для чего служит штукатурка

AP3039A -контроллер низкого напряжения с токовым режимом, который идеально подходит для повышающих DC-DC преобразователей. Он содержит все функции, необходимые для реализации DC / DC преобразователей. Диапазон входного напряжения AP3039A составляет от 5 В до 27 В. Его рабочая частота регулируется от 150 кГц. до 1 МГц.

AP3039A Datasheet PDF

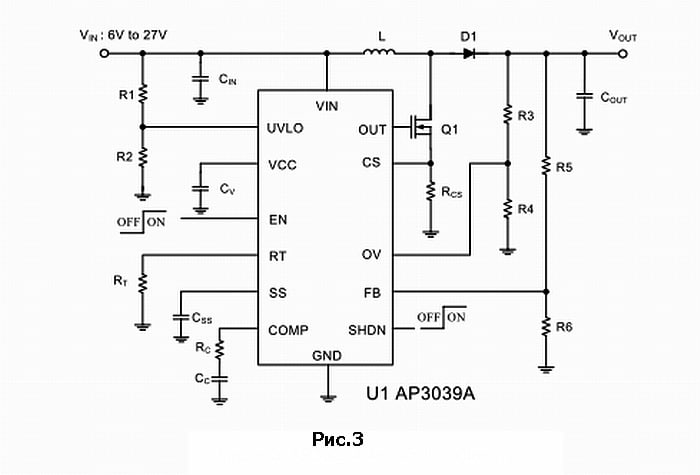

AP3039A имеет схему детектора пониженного входного напряжения UVLO. Порог срабатывания схемы зависит от резисторов делителя R1, R2 и устанавливается относительно напряжения внутреннего ИОН, равного 1,25В. (Рисунок 3). AP3039A также имеет защиту от превышения выходного напряжения и его ограничения (вывод 2 — OV). Напряжение OV может быть установлено через внешние резисторы R3, R4 и также относительно 1,25В. Если напряжение на выводе OV превысит 1,25В схема выключит драйвер, а когда выходное напряжение упадет до нижней пороговой точки OV, он снова его включит. Он также имеет плавный пуск (Smooth Start) для уменьшения пускового тока при включении питания, вывод 14 – SS. Время плавного пуска можно настроить через внешний конденсатор Сss на рисунке 3.

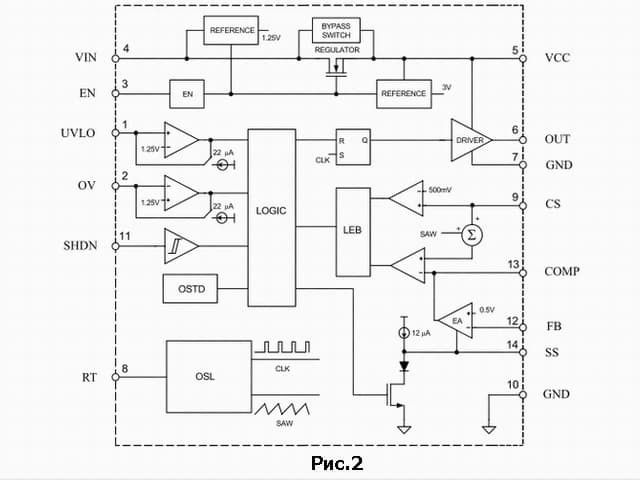

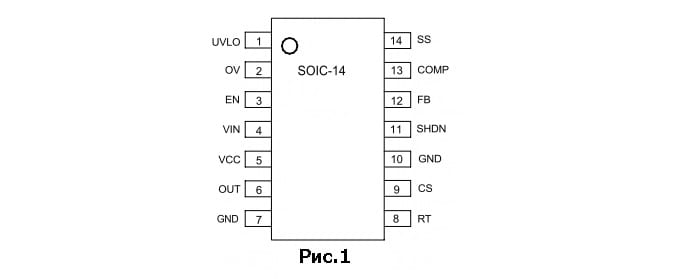

Назначение выводов и блок-схема микросхемы AP3039A соответственно показаны на рисунке 1 и рисунок 2.

AP3039A — это повышающий контроллер постоянного тока с регулируемой рабочей частотой. Схема управления текущим режимом обеспечивает отличную регулировку линии и нагрузки. Работу можно лучше понять, обратившись к рисунку 2.

В начале каждого цикла генератора срабатывает RS триггер и через выходной драйвер включается внешний транзистор Q1 (см. Рисунок 3). Ток переключения будет увеличиваться линейно. Напряжение на внешнем резисторе RCS (см. Рисунок3), который подключен от контакта CS к GND, будет пропорционально расти. Это напряжение добавляется к стабилизирующей рампе, а результат подается на неинвертирующий вход компаратора ШИМ. Когда сумма этих напряжений превышает входное напряжение ШИМ-компаратора, которое является уровнем выходного напряжения усилителя ошибки EA, защелка RS сбрасывается, и внешний ключевой транзистор выключается.

Понятно, что уровень напряжения на входе ШИМ-компаратора задает пиковый уровень тока, чтобы поддерживать выход в заданных пределах. Уровень выходного напряжения ШИМ-компаратора представляет собой усиленный сигнал разности напряжений между напряжение обратной связи и опорного напряжения 0,5В. Таким образом, обеспечивается необходимый выходной ток преобразователя.

На рисунке 3 входной конденсатор CIN, выходной конденсатор COUT, индуктор L, выключатель Q1 и диод D1 создают типичный повышающий DC-DC преобразователь. Выходное напряжение преобразователя зависит от отношения резисторов R5, R6. Падение напряжения на резисторе R6 сравнивается с напряжением внутреннего ИОН, +0,5 В. Точность выходного напряжения определяется точностью R5 и R6, для которых предпочтительны точные резисторы.

Vout = 0,5В/R6*(R5 +R6)

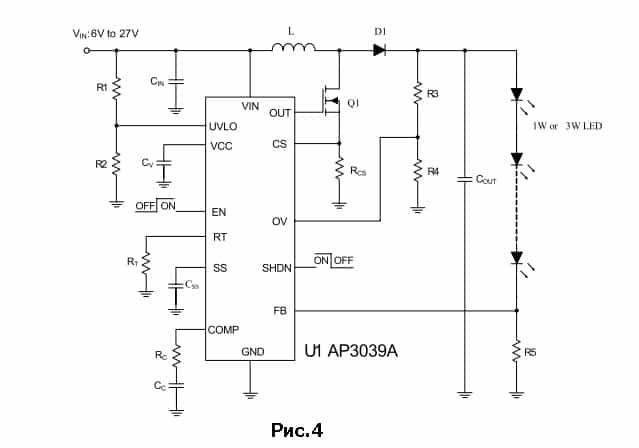

На рисунке 4 показана схема с применением одной светодиодной цепочки мощностью от одного до 3 Вт. В этой схеме ток светодиодов зависит от величины резистора обратной связи R5. Величина тока, протекающего через светодиоды, обратно пропорционально величине резистора R5. Соотношение R5 и тока светодиода можно выразить следующим образом:

Читайте также:  General security gs 100 12

R5 = 0,5V/Iled

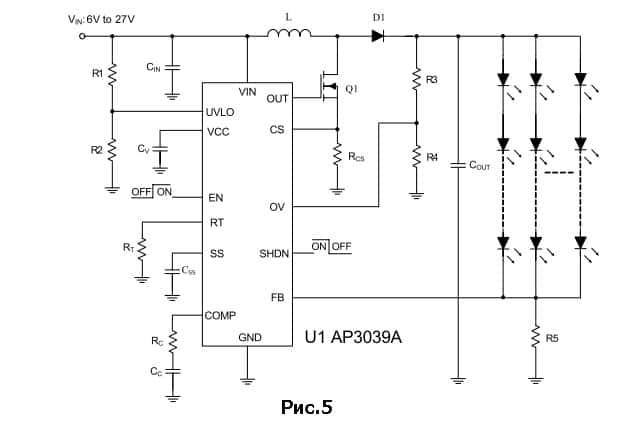

Рисунок 5 — схема применения драйвера подсветки. Датчиком тока в этом случае является резистор 5, на котором падает напряжение при прохождении через его суммы токов цепочек светодиодов. Это напряжение на R5 сравнивается с внутренним опорным напряжением 0,5 В, как показано на рисунке на рисунке 4.

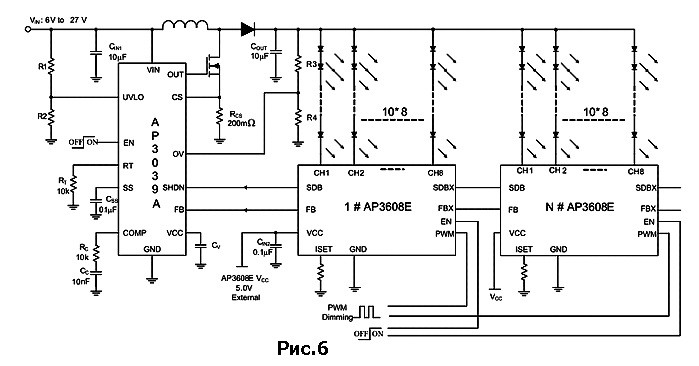

Другое применение AP3039A представлено на рисунке 6.

Схема устройства на рисунке 6 представляет собой драйвер подсветки, для управления светодиодной матрицей. AP3608E действует как восьмиканальный приемник с согласованием тока для управления светодиодами. Контакты FB, FBX, SDB и SDBX микросхемы AP3608E являются интерфейсными выходами для координации с AP3039A. Вывод FB / FBX AP3608E измеряет напряжение каждого канала и выводит самое низкое напряжение из всех светодиодных цепочек в AP3039A. Когда на выводе EN AP3608E есть сигнал выключения или все светодиодные каналы не активны, вывод SDB / SDBX AP3608E выводит низкий логический сигнал на вывод SHDN AP3039A для ее отключения. Если AP3608E находится в режиме регулирования ШИМ, то вывод SDB / SDBX AP3608E выводит сигнал на AP3039A, который является синхронным с ШИМ.

Первое, что пришло в голову, это разработать приставку к б/у блоку питания от компьютера, для зарядного устройства. А можно сделать светильник в любимое авто с кучей защит. Если на вывод SHDN подать ШИМ, то получим регулировку яркости свечения светодиодов со стабилизацией рабочего тока, это очень важно для последних.
На этом все. Успехов, К.В.Ю.
