MC Vizit — блок сопряжения видеодомофонов Commax с координатными домофонами Cyfral 2094, Eltis,/Vizit, Маршал CD-3099, CD-3159, CD-3255.

Позволяет подключить к видеодомофону подъездную аудиолинию, а также видеокамеру, встроенную в подъездный домофон, если таковая имеется.

Питание: DC 12 В от видеодомофона.

Подключение блока MC Vizit:

Кабель от монитора (стандартный 4-жильный, расцветка: красный, синий, жёлтый, белый) подключается к 4-проводной группе «COMMAX» (1-4 жилы):

  • 1 — звук — красный
  • 2 — общий — синий
  • 3 — питание 12 В — жёлтый
  • 4 — видеосигнал — белый

Кабель от вызывной панели подключается к блоку сопряжения к 4-проводной группе «ВЫЗ. ПАНЕЛЬ» (5-8 жилы):

  • 5 — звук
  • 6 — общий
  • 7 — питание 12 В
  • 8 — видеосигнал

Расцветка и назначение проводов конкретной вызывной панели указано в её описание на нашем на сайте, либо в паспорте на изделие.

Двужильный кабель аудиолинии от подъездного домофона подключается к 2-проводной группе «VIZIT»: «LINE+» и «LINE-» (12-13 жилы).

Полярность важна, но при ее кратковременном несоблюдении ничего не сгорает, просто вызов от подъездного домофона не проходит и на подъездной панели загорается соообщение об ошибке.

Полярность линии можно определить тестером — в координатной линии в режиме ожидания напряжение составляет ≈10,4 В.

Видеосигнал от подъездной камеры подключается к 2-проводной группе «ДОП. КАМЕРА» (9-11 жилы).

Если в щиток приходит коаксиальный кабель, то центральная жила — «Video», оплетка — «Gnd».

Номер квартиры в координатных домофонах выставлять не требуется, т.к. в каждую квартиру приходит своя пара проводов.

Гальваническая развязка линии подъездного домофона позволяет использовать координатные блоки MC Vizit в составе систем с многоабонентскими вызывными панелями.

Регулировка блока MC Vizit:

На плате блока сопряжения находятся два потенциометра: «Громкость динамика» и «Усиление микрофона» отвечающие соответственно за громкость динамика и чувствительность микрофона подъездного домофона.

Вращение потенциометра против часовой стрелки — уменьшение эффекта, по часовой стрелке — увеличение.

Перед началом регулировки рекомендуется запомнить заводские положения потенциометров, а также не прикладывать излишних усилий при регулировке.

Размеры корпуса блока сопряжения:

  • Высота: 74 мм (корпус + выступающая клеммная колодка).
  • Ширина: 47 мм (корпус), 67 мм (с учетом «ушек»).
  • Глубина: 15 мм.

При монтаже можно снять корпус блока блока сопряжения и оставить только печатную плату для экономии места.

Размеры печатной платы координатного блока MC Vizit:

  • Высота: 70 мм.
  • Ширина: 41 мм.
  • Глубина: 7 мм.

Посмотрите также:

Миниатюрные блоки сопряжения координатных домофонов

Цифровые домофоны Proel от дитстрибьютора в России

Общие сведения

По вопросам приобретаетения блоков сопряжения для видеодомофона, ремонта, а также модернизации (замены) видеодомофонов обращайтесь по телефону:

Читайте также:  Дизайн квартир панельных домов 9 этажей

+7 (495) 518-18-37 или пишите

Блок сопряжения координатного домофона MC Vizit

Параметры значение
Тип подключаемого подъездного домофона координатный
Vizit, Eltis, Метаком, CYFRAL
Видеопанели 1
Видеокамеры 2 (с учётом видеопанелей и подъездного домофона)
Питание от монитора и линии домофона

Описание

Внешний блок сопряжения позволяет использовать монитор стандартного типа (4-х проводной) в качестве абонентского устройства координатного подъезного домофона / видеодомофона или домофона с независимо от него установленной подъездной камерой. Если подъездная камера не установлена вместо неё можно установить и подключить дополнительную камеру на этаже.

Дополнительно используя один разъём на мониторе через блок сопряжения можно подключить видеопанель. Таким образом если в Вашей квартире стоит монитор с 2 разъёмами под видеопанели к нему можно подключить и подъездный домофон и видеопанели у двери и на лестничной клетке.

Установка

Ввиду того что размеры блока сопряжения не позволяют монтировать его за монитором, блок сопряжения как правило устанавливается на этаже. К нему подключаются монитор, видеопанель, линия домофона и подъездная видеокамера (или камера на этаже) в соотвествии со схемой подключения и описанием на корпусе блока.

После установки проверьте правильность подключения проводов. Если всё подключено правильно включите монитор и проведите проверку работы путём:

  • просмотра видеосигнала в дежурном режиме
  • вызовом абонента с видеопанели
  • вызовом абонента с подъездного домофона
  • открытием двери подъездного домофона во время принятого звонка

Если вызов квартиры с подъезного домофона не поступает убедитесь что Вы правильно подключили Десятки (+) и Единицы (-) линии домофона к блоку сопряжения. Если правильно то проверьте выбрали ли Вы правильные провода самой линии. Если и это не поможет возможно Вашу квартиру заблокировали на самом домофоне – обратитесь в управляющую компанию.

Если звук неудвлитварительный – с возбуждением, помехами, слишком громкий или тихий воспользуйтесь регуляторами.

Если ничего не происходит при вызове с домофона и видеопанели то возможно Вы перепутали провода видеопанели и монитора либо не подключили монитор к питанию.

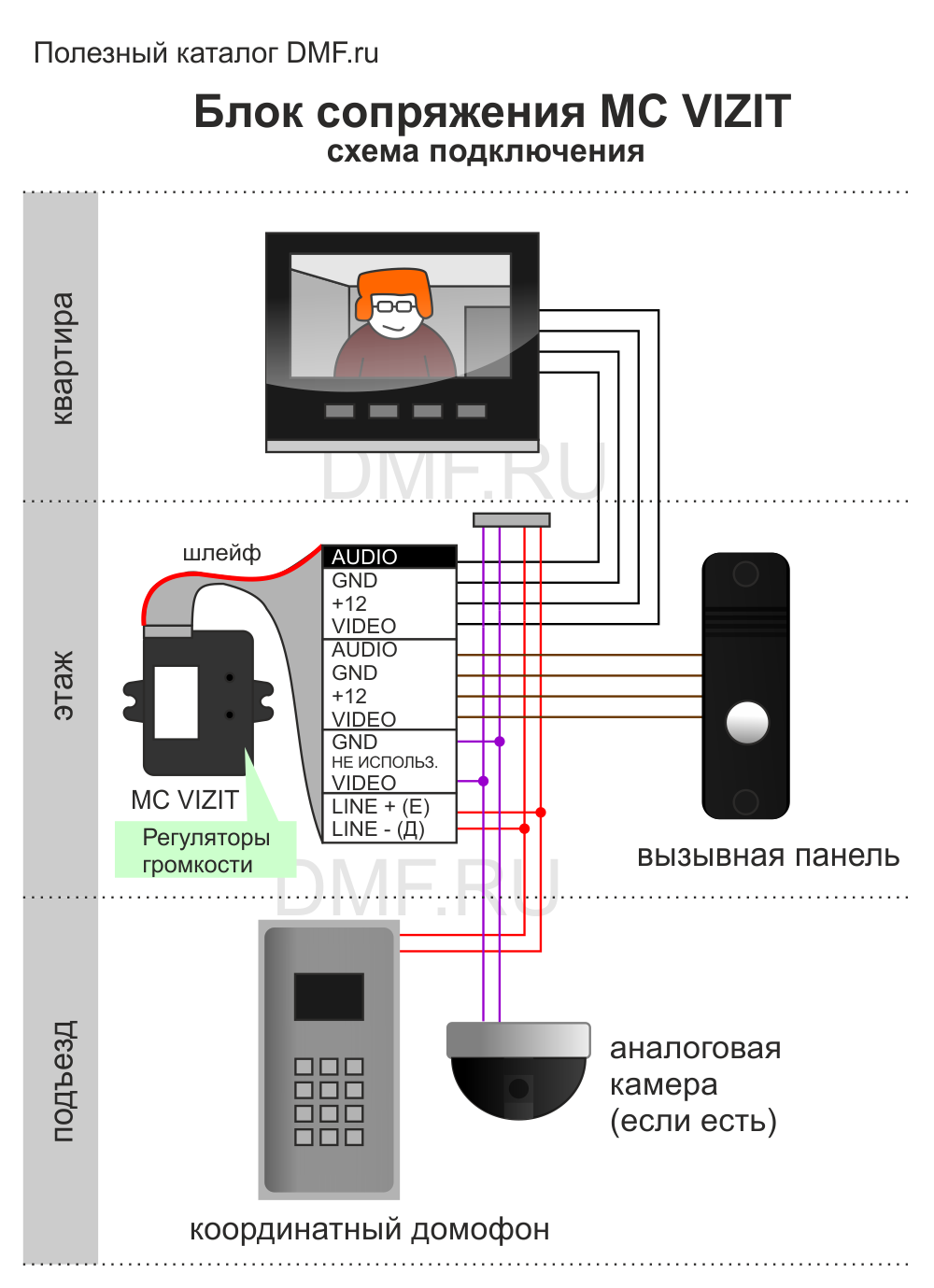

Схема подключения

Техно-Блог рекомендации:

Строя дом лучше заранее планировать установку видеодомофона, системы видеонаблюдения и сигнализации даже если средств на их реализацию пока нет.

Поэтапное описание установки видеодомофона своими руками. Комплектация инструментов, монтажные работы и много полезных советов

Как определить целесообразность ремонта или модернизации? А может поменять на б.у.?

Иногда при подключении домофона у владельца возникает потребность в оснащении системы функцией видеонаблюдения. Решением этого вопроса с давних пор является приобретение специального блока сопряжения для видеодомофона, который обеспечивает связь между собственным устройством хозяина и общим подъездным домофоном. Рассмотрим, в чем преимущества и недостатки такого модуля в сравнении с другими вариантами.

Читайте также:  Авокадо как его вырастить из косточки

Описание

Главной задачей блоков сопряжения является соединение пользовательского домофона с внешней системой с целью передачи звуковой и визуальной информации с возможностью открытия двери на магнитном замке. Установка адаптера возможна как в помещении, так и в специальном щитке, предназначенном для разводки подъездного домофона.

Применение блока сопряжения избавляет от проблемы подключения дополнительных проводов для обеспечения видеосвязи. Размер устройства также притягателен — он позволяет спрятать блок за сам домофон без опасений за громоздкость конструкции.

Сами блоки сопряжения в зависимости от типа домофона также бывают разными: подходящий модуль возможно найти как для координатного, так и для цифрового устройства.

Сравнение с аналогами

Стоит учесть, что на сегодняшний день существует альтернативный вариант согласования домофона с видеокамерой. Он позволяет избежать покупки дополнительных адаптеров благодаря тому, что устройство сопряжения встроено в сам домофон. А также очевидными преимуществами встроенных адаптеров является снижение затрат на монтаж и установку, а также возможность соединения сразу по нескольким каналам связи.

Несмотря на явные достоинства второго варианта автономный блок сопряжения до сих пор пользуется популярностью, имея несколько преимуществ по сравнению с портативным агрегатом.

Одним из главных преимуществ внешних блоков является сменяемость при поломке — в случае неисправности модуля не нужно прибегать к покупке нового видеодомофона. Более того, его работа даже не будет прекращена — передача видеоданных будет проходить в штатном режиме.

Приверженцы встроенных адаптеров часто приводят аргумент о том, что при подключении съемного блока сопряжения канал связи занимается целиком, что лишает возможности подключения альтернативных устройств. На деле ситуация обстоит иначе: к занятому каналу связи возможно подключить любую видеокамеру, которая будет беспрепятственно передавать данные. Изменениям подвергнется только схема подсоединения.

Очередной причиной несостоятельности встроенных адаптеров в сравнении с портативными является отсутствие первых в ассортименте официальных изготовителей. Компания Commax, к примеру, вовсе не выпускает видеодомофонов с функцией подсоединения к подъездному домофону.

Искомые встроенные адаптеры изготавливаются отечественными производителями в качестве дополнительных усовершенствований, что ставит под сомнение их доброкачественность.

Схема подключения

Помимо адаптера, на начальном этапе потребуется панель для вызова, а также монитор для получения изображения. Непосредственная схема подключения получила название Commax — в честь компании, которая ее разработала. Ее суть заключается в подключении посредством 4-жильного кабеля, где каждый провод уникального цвета отвечает за свою функцию: земля, питание, видео и аудио.

Читайте также:  Газовый клапан 710 minisit

Панели вызова также содержать пару проводов (при нормальном типе контактов), исходящих от реле, реагирующего при нажатии кнопки. Некоторые модели оснащены электронными замками, что вызывает потребность в напряжении порядка 4,5 В.

Чтобы подключить вызывной блок к видеодомофону, потребуется специальный многожильный кабель. К съемному блоку сопряжения можно присоединить панель вызова и устройство видеопередачи. При этом изображение будет поступать только в случае звонка со стороны подъездного домофона. Для постоянного просмотра записи видео необходимо подключать камеру и панель к разным входам домофона.

Для подготовки к установке устройства необходимо обзавестись подрозетником с разведенными проводами (220 В, вызывная панель, подъездный домофон) и готовыми креплениями. Затем в коробку помещается адаптер.

При желании возможно подключение дополнительных устройств, например, камер в различных точках двора, а также Wi-Fi роутеры.

О том, как установить блок сопряжения, смотрите в следующем видео.

Примеры

В зависимости от индивидуальных предпочтений покупателей, на рынке существуют различные экземпляры блоков сопряжения. Приведем несколько примеров.

  1. Моноканальный модуль LSV является самым компактным из существующих на сегодняшний день — его размер сравним с двумя монетами номиналом в 10 рублей. В связи с этим блок сопряжения можно расположить непосредственно за устройством вывода изображения или вызывающим устройством. В дежурном режиме агрегат не требует питания, а также обладает гальванической развязкой (в том числе и во время разговора).
  2. Модуль сопряжения фирмы «Даксис» предназначен для цифровых видеодомофонов и способен принять сигнал от двух камер (включая главную, идущую от подъездного домофона). Устройство оснащено функцией автоподнятия трубки — так у звонящего не будет возникать ощущение, что хозяин поднял трубку, но не ответил на вызов. Однако для реализации такого функционала необходим специальный монитор, встречающийся на рынке редко.

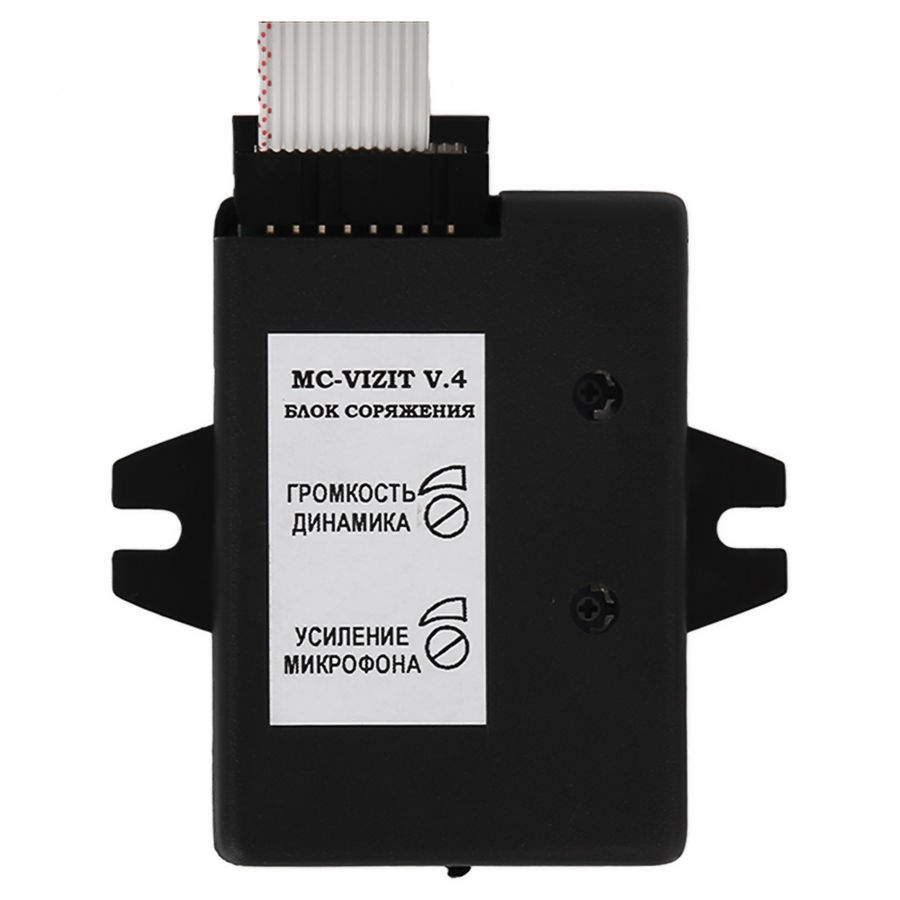

  3. Блок сопряжения MC Vizit подходит для координатных домофонов, включая модели одноименной марки. Он также позволяет подключать дополнительную камеру, но сравнительно немалые габариты не позволяют монтировать модуль за монитором. В случае возникновения неисправностей или помех после установки следует прибегнуть к ручной регуляции громкости и качества сигнала.
  4. Блок MC XL, обладая схожими характеристиками, подходит только для цифровых домофонов (Proel, Marshal, Raikmann, Rainmann, Laskomex, Filman, Keyman).

Для корректировки качества и громкости поступающего звука придется снять крышку, так как регуляторы находятся внутри коробки.
