Tda1085 регулятор оборотов коллекторного двигателя цена

Рад, что могу быть Вам полезен!

Если у вас возникнуть какие либо предложения или замечания, то я с удовольствием их прочту. Всегда иду на встречу.

Сразу интересующий всех вопрос цены!
Цены разные и зависят от комплектации.
Посмотреть можно здесь:

Оплата в любой удобной для Вас валюте, по курсу на день покупки.

Отправляю в любую точку мира где есть почта.
Территориально нахожусь на Украине.

Регулятор оборотов подходит к любому коллекторному(щеточному) двигателю. Обязательное условие наличие таходатчика.
Дополнительного оборудования для подключения платы ни кокого не надо.

А теперь более подробно:
На данный момент используются новые платы, модифицированы и усовершенствованы.

Видео готовой платы:


Видео одного из заказчиков. с коментариями и впечатлениями:

Заказ возможен в 4 стандартных вариантах комплектации, а так же возможна индивидуальная комплектация по желанию заказчика.

-Комплект № 1 (плата с навесным оборудованием).

-Комплект № 2 (плата без навесного оборудования).

-Комплект № 3 (конструктор)

-Комплект № 4 (пустая плата)

Теперь более подробно:

Полностью готовя к работе плата, со всем навесным оборудованием,

(вилка с проводом, тумблер переключения направления вращения, то есть реверс, с проводами и клеммами,

кнопка включения микросхемы с проводами, резистор с проводами, клеммы таходатчика с проводами, выносной светодиод)

во общем как на видео. Вам только необходимо вставить клеммки в двигатель и вилку в розетку.



Цена данного комплекта 38$

Оплата принимается в валюте удобной для заказчика, по курсу на день оплаты.

Без навесного оборудования, с переменным резистором с ручкой, светодиодом и радиатором.​

Цена данного комплекта 29$



В виде конструктора, при этом все элементы будут установлены на плату, с переменным резистором с ручкой, светодиодом и радиатором.​

Вам останется только их припаять.


Цена данного комплекта 22$
Приобретая комплект №3 "конструктор", вся ответственность по сборке и настройке лежит на покупателе.

Со своей стороны, предоставляю гарантию на все комплектующие компоненты. Проверку которых провожу перед отправкой.

Гарантия распространяется на компоненты, с которыми не было проведено ни каких манипуляций. То есть они не были впаяны, выпаяны и т.д.

(Обязательно снимайте микросхему с панельки перед пайкой. Пользуйтесь легкоплавким припоем. Не перегревайте элементы).

Так же можно приобрести пустую плату, без радиокомпонентов.

Цена данного комплекта 10$
И возможно комплектация отличная от вышеперечисленных, по вашему желанию. Это обговаривается дополнительно.

Оплату можно производить по курсу в валюте удобной для вас.

Для заказа платы необходимо ответить на данное письмо, указав какой набор вас интересует, в каком количестве,

Читайте также:  Дизайн интерьера однокомнатной квартиры реальные фотографии

и точный почтовый, адрес для доставки.

Адрес в таком формате, и именно в такой последовательности.

Улица, дом, квартира.

Дата, когда сделан заказ.

И способ оплаты более удобный для вас. (Перечислены ниже в данном письме).

После заказа. Вы получаете от меня ответ в виде письма, с информацией, что ваш заказ принят,

и реквизиты для оплаты по выбранному удобному для вас способу).

После этого вы совершаете оплату, данного заказа. Куда входит стоимость комплекта +стоимость доставки. И высылаете мне подтверждения.

Как плата будет готова, я об этом сообщу. И отправлю видео с проверкой готовой платы именно вашего заказа.

> (Видео снимается для комплектации, кроме комплекта конструктор №3 и пустая плата №4).

Ориентировочный срок изготовления:

— Комплект №1 — 3-4 дня.

— Комплект №2. Без навесного оборудования 2-3 дня.

— Комплект №3. и №4 Конструктор и пустая плата — 1-2 дня.

При условии наличия всех радиокомпонентов. И согласованности в порядке очереди.

Заказ может быть готов сразу, будьте готовы к такому повороту событий.

И возможностью совершить оплату.

В оплату входит сумма стоимости комплекта, выбранная заказчиком + стоимость доставки.

Посылка отправляется после получения одобрения заказчика, в течении 1 — 2 рабочих дней.

Заказчику сообщается номер посылки, для отслеживания.

Доставка по Украине осуществляется любым удобным способом.

Доставка по Украине оплачивается при получении, в компании перевозчике.

Возможен наложенный платеж, со страховой предоплатой. Только по Украине.

Доставка в любую страну мира где есть почта.

Почта на данный момент является самым надежным и быстрым способом доставки, не смотря на политическую обстановку.

В Россию и другие страны, осуществляется тоже почтой и составляет:

Комплект № 1 — 10$

Комплект № 2 и 3 -8$

(Авиодоставка — 13 — 10$)

Ориентировочный срок доставки от 2-3 нед.

Доставку оплачивает покупатель.

Доставка в другие страны осуществляется почтой, и тоже имеет фиксированную цену 13$

Возможна отправка сразу нескольких комплектаций одной посылкой, то есть комбинация посылок.

В таком случае цена будет зависеть от веса полученного при упаковке посылки. Но будет значительно меньше, чем оплачивать каждую по отдельности.

К сожалению наша почта не работает с наложенным платежом между другими странами.

Оплату можно произвести разными способами:

2) Система денежных переводов:

3) Система денежных переводов:

4) Система денежных переводов:

5) Система денежных переводов:

6) Единый кошелек.

7) Яндекс деньги

8) Возможна оплата другими более удобными для вас способами. (Обговаривается дополнительно).

Читайте также:  Regul 2 переключатель скорости для двухскоростных вентиляторов

Перевод с карты на карту с одной страны в другую не возможен. Так как данные клиентов даже одного банка не видны в другой стране.

поэтому необходимо совершать платеж по вышеуказанным данным, с помощью платежных систем.

Если Вас все устраивает, пишите ответ на это письмо для более детальной информации.




В себя включает:

  • Плата в сборе – полностью готовая к эксплуатации.
  • Резистор регулировки оборотов – в комплекте.
  • Установленные клеммы – А (сеть 220 В), М (мотор), Т (таходатчик).
  • Питание платы – на прямую от сети 220 вольт, 50 Гц.
  • Мощность – до 3000 Вт. (стандартные двигатели от стиральных машин автомат).
  • Применение – к коллекторным двигателям (двигателям с щетками).
  • Габаритные размеры – длина 96 мм, ширина 96 мм, высота 32 мм.
  • Система защиты – по току, предохранителем 5 А.

Дополнительные опции:

  • Реверсный переключатель (on-off-on) с проводами и клеммами 16 А, 250 В.
  • Измеритель числа оборотов – Тахометр (Отдельное устройство, блок питания ы комплект не входит).
  • Реле времени – YYC-2 (Отдельное устройство, блок питания ы комплект не входит).

Для чего нужна эта плата: Данная плата позволяет регулировать обороты коллекторного электродвигателя (с щетками) без потери мощности независимо от нагрузки (в пределах заявленной производителем электродвигателя). С ее помощью вы сможете управлять оборотами электродвигателя от 200 до 20000 об/мин. При этом сохраняя полный момент силы на валу электродвигателя.

Для чего нужен реверсный переключатель: Это тумблер на три положения серии "KCD" с запасом мощности до 4000 Вт., с установленными клеммами и проводами с нанесенной маркировкой к подключению. Устанавливается для изменения стороны вращения вала (ротора) электродвигателя. С его помощью Вы легко сможете изменить направление вращения ротора всего лишь одним переключение тумблера. Внимание! Переключение тумблера во время работы не желательно! На оборотах более 3000 об/мин. ЗАПРЕЩЕНО! Для увеличения срока службы электродвигателя и платы, тумблер реверсного переключателя рекомендуется переключать после полной остановки электродвигателя.

Для чего нужен измеритель числа оборотов: Тахометр просто необходим если Вам нужно замерить обороты станка или вращающегося механизма. Блок питания в комплект не входит.

Для чего нужно реле времени: Таймер времени предназначен для автоматического отключения регулятора. Вы можете выбрать время на таймере и заниматься своими делами, а реле отключит регулятор оборотов через заданное время. Блок питания в комплект не входит.

Дополнительное описание: Монтажная плата изготавливается станочным производством, на заводе в России. Толщина основы текстолита 1,5 мм.Толщина медной фольги 0,35 мм, с нанесенной паяльной маской. Монтаж радиокомпонентов, осуществляется заводским конвейером. Установленные детали в выводном корпусе. Активные радиокомпоненты, закупаются от фирм оригинальных производителей: On semiconductor, ST microelectronics, с целью увеличения надежности и длительного срока эксплуатации.

Читайте также:  Где находится батарейка в ноутбуке asus

Внимание! Данная плата применима, только для коллекторных двигателей (двигателей с щетками), с обязательным наличием таходатчика. Данная плата изготавливалась для двигателей от стиральных машин автомат, мощностью до 3000 Вт.

  • Каждая плата пред отправкой заказчику проходит полную проверку под нагрузкой, на предмет отсутствия дефектов и брака!
  • Предоставляется гарантия и послепродажная консультация!

Различная комплектация

КОМПЛЕКТАЦИЯ "КОНСТРУКТОР"

В себя включает:

  • Плата монтажная + все необходимые детали.
  • Принципиальная схема, сборочный чертеж, перечень элементов.

КОМПЛЕКТАЦИЯ "ПЛАТА МОНТАЖНАЯ"

В себя включает:

  • Плата монтажная.
  • Принципиальная схема, сборочный чертеж, перечень элементов.

Где используют плату регулировки оборотов:

Плата управления коллекторного электродвигателя с поддержанием мощности уже нашла широкое применение в хозяйстве людей и широко охватила лиц занимающихся различным хобби и профессиональной деятельностью.

  • – Гриндер,
  • – Медогонка,
  • – Наждак,
  • – Точило,
  • – Соломорезка,
  • – Газонокосилка,
  • – Токарный станок,
  • – Токарный по дереву,
  • – Фрезерный станок,
  • – Сверлильный станок,
  • – Крупорушка,
  • – Корморезка,
  • – Устройства для вращения массивных предметов,
  • – Ленточная пила и т.д.

Посмотреть все изделия с данным регулятором вы можете здесь: видео

Характеристики
Комплектация Резистор регулировки оборотов / Реверс (доп. опция) / Измеритель числа оборотов – Тахометр (доп. опция)
Мощность 3000 W.
Напряжение питания 220 V, 50 Hz.
Размер 96х96х32 мм.
Сфера применения Коллекторные электродвигатели (двигатели с щетками)

Motor Control Circuits

Страницы

среда, 25 января 2017 г.

Полная линейка регуляторов на TDA1085.

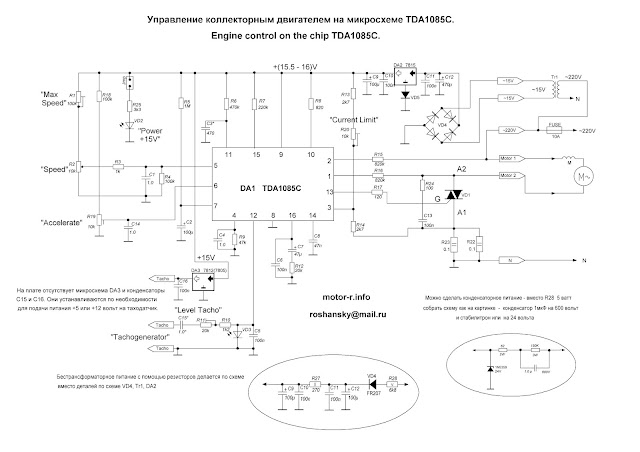

Представлю полную линейку регуляторов оборотов коллекторных двигателей на микросхеме TDA1085. Моя базовая принципиальная схема –

На фото – базовая схема с трансформаторным питанием

И на той-же плате с конденсаторным питанием

Более мощный регулятор с трансформаторным питанием

На той-же плате с конденсаторным питанием

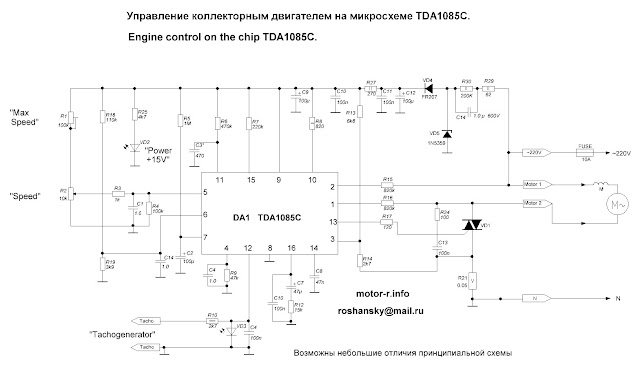

Принципиальная схема упрощённого варианта – без некоторых подстроечников, без выносного светодиода, с простым клеммником –

На фото – упрощённый регулятор на TDA1085, который скорей всего будет больше востребован.

И последнее – была опробована работа регулятора на микросхеме TDA1085 с очень мощным симистором – BTA80-800. Рабочий ток у него до 80 ампер, о мощности можете судить сами. Всё работает нормально.
