Замена аккумулятора шуруповерта hitachi

Содержание

Подзаряжаемые батареи

Новый купон пользователя по заказам US $4.00

Гарантия возврата денег Возврат за 15 дней

а внутри сами батареи кто ни будь смотрел? модель такие же что и с завода хуйню положили?я думаю выписать сами бочонки и спаят надежнее будеть?

сначала тоже хотел заморочится, спаять свою сборку, но прикинул затраты и необходимое время и заказал эту батарею, своих бабок однозначно стоит, если надо могу разобрать глянуть какие банки там

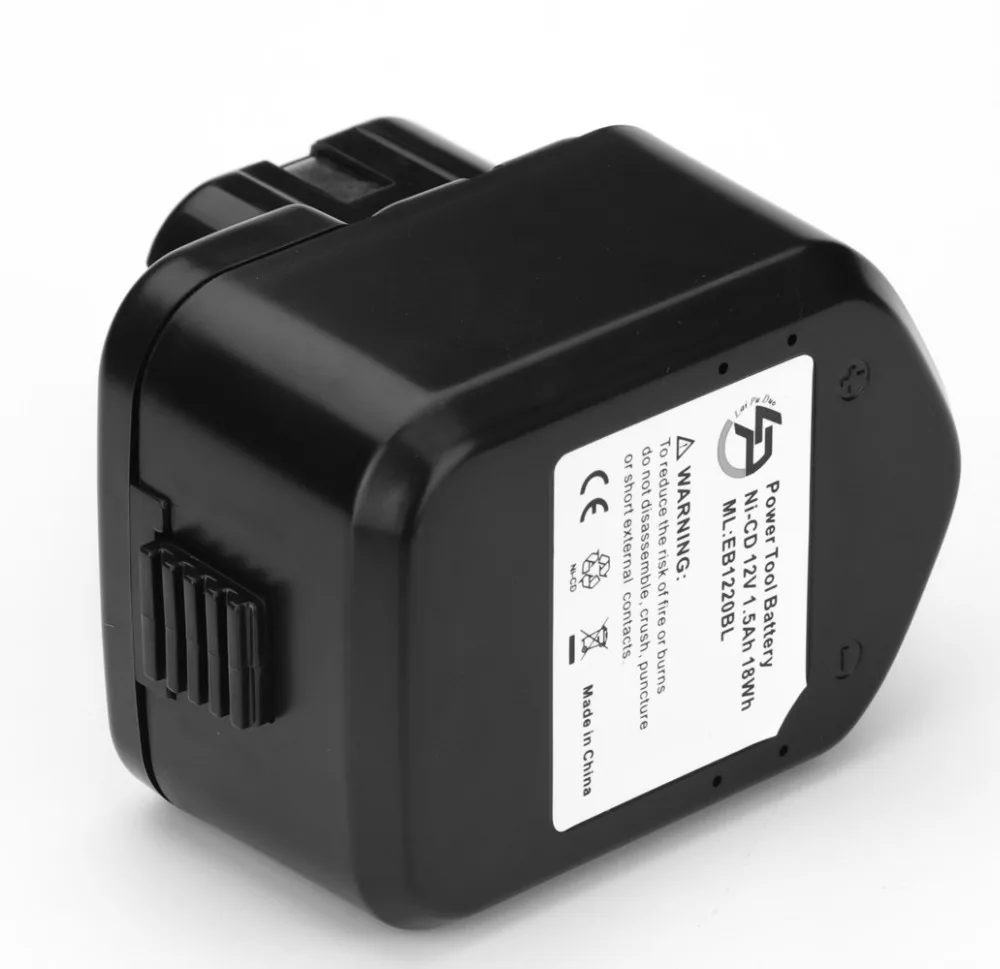

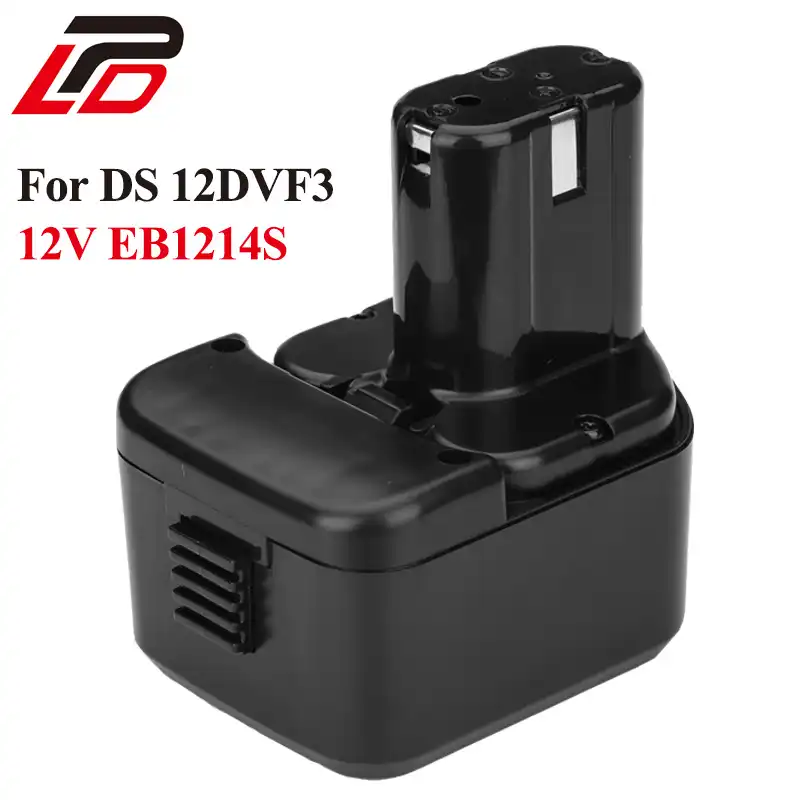

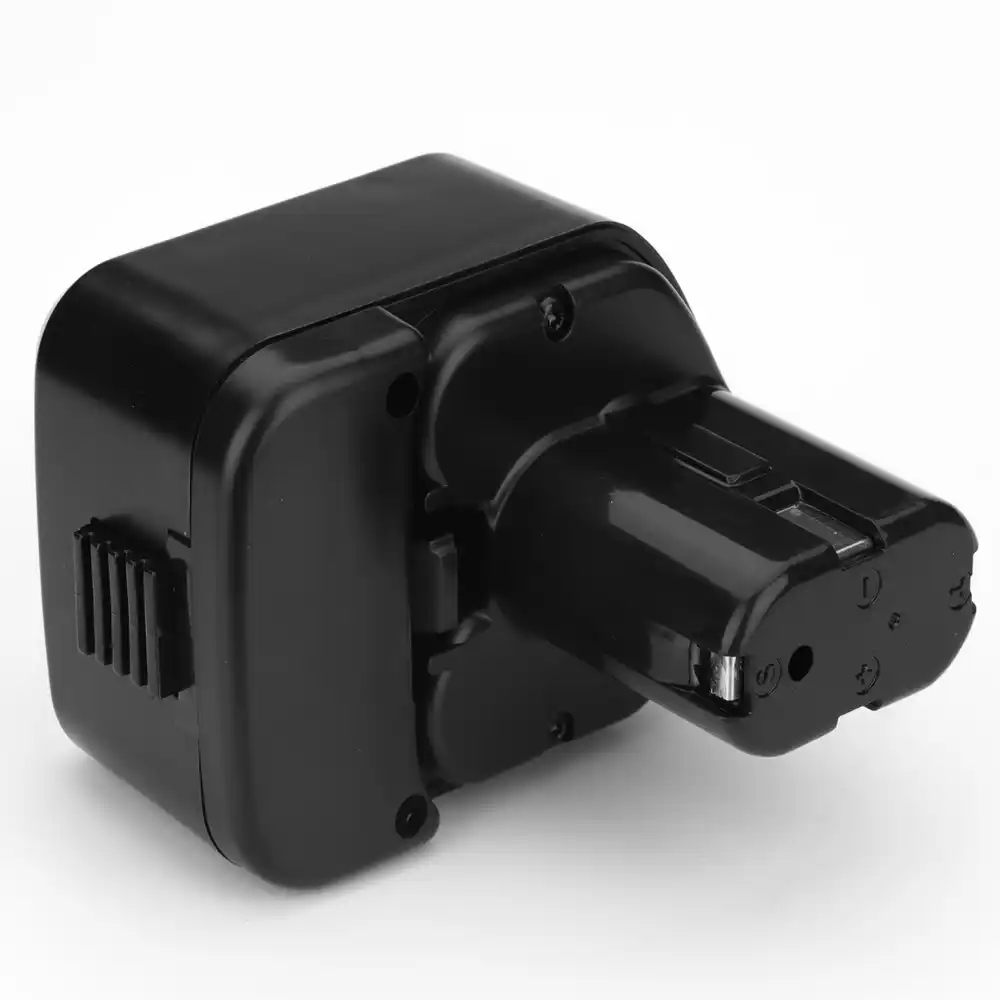

Номер модели: For Hitachi eb1214s 12v battery
Замена Батарея: Да
Тип комплекта: Только батарейки
Бренд: LaiPuDuo
Номинальная мощность: 1500 мАч
Комплект: Набор 1
Количество батарей: 1
Тип: Никель-кадмиевый
Габаритные размеры: 102.5*73.5*99.5mm
Place of Origin: China (Mainland)
Voltage: 12V

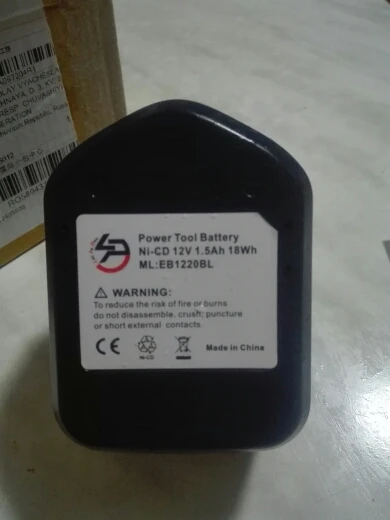

Rechargeable Battery: For hitachi eb1220bl
Power tools batteries: For Hitachi 324360 EB1214S 12-Volt NiCd 1.5Ah Battery

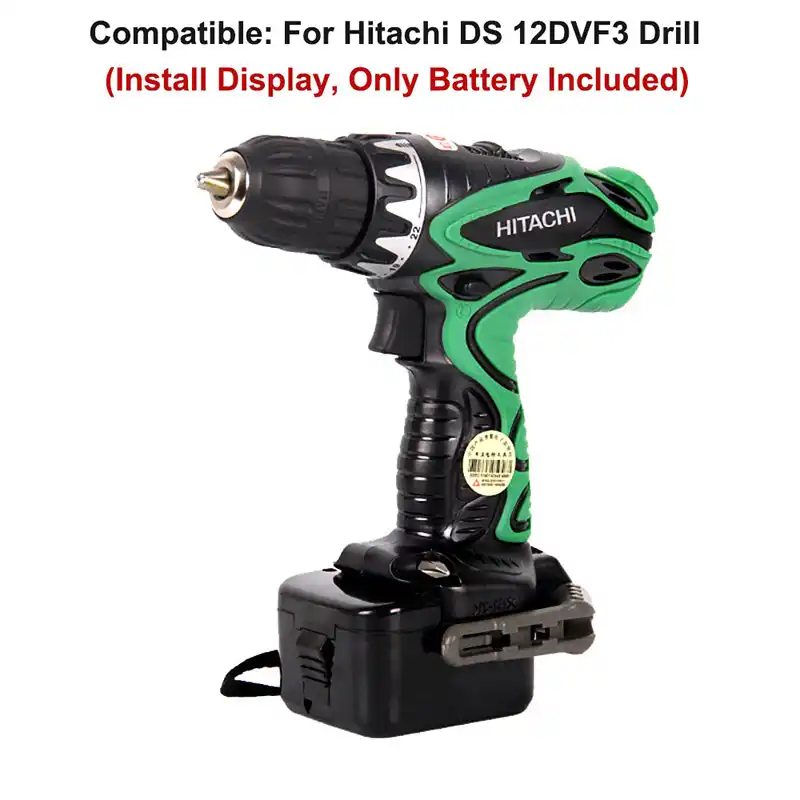

Compatible: For C5D, DS12DVF3, EB1212S, R 9D, DS12DVF, DS12DVB2, DS12DM2, DS12DM,
Replacement Battery: No

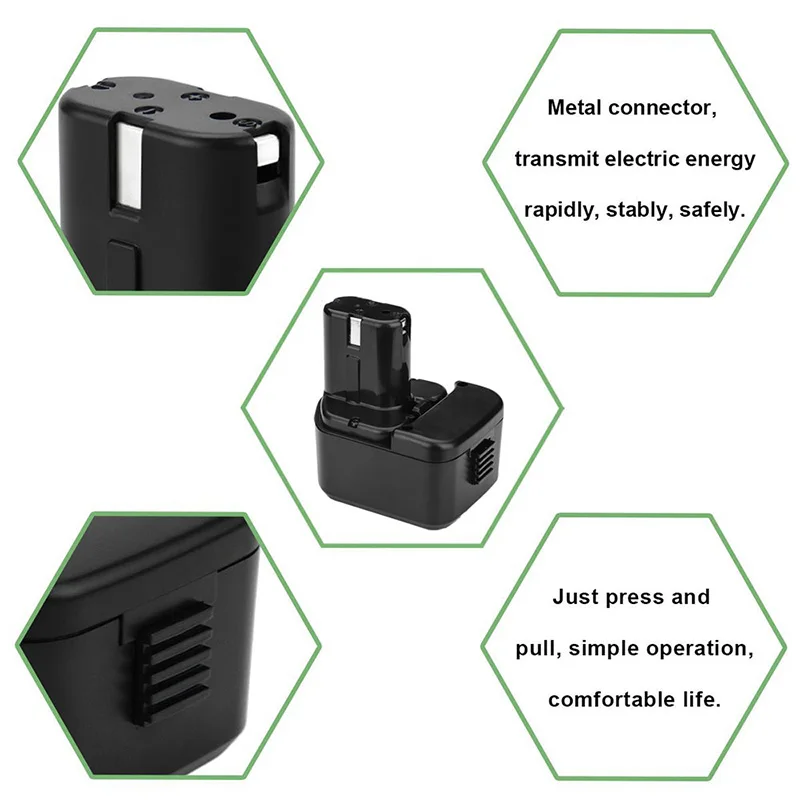

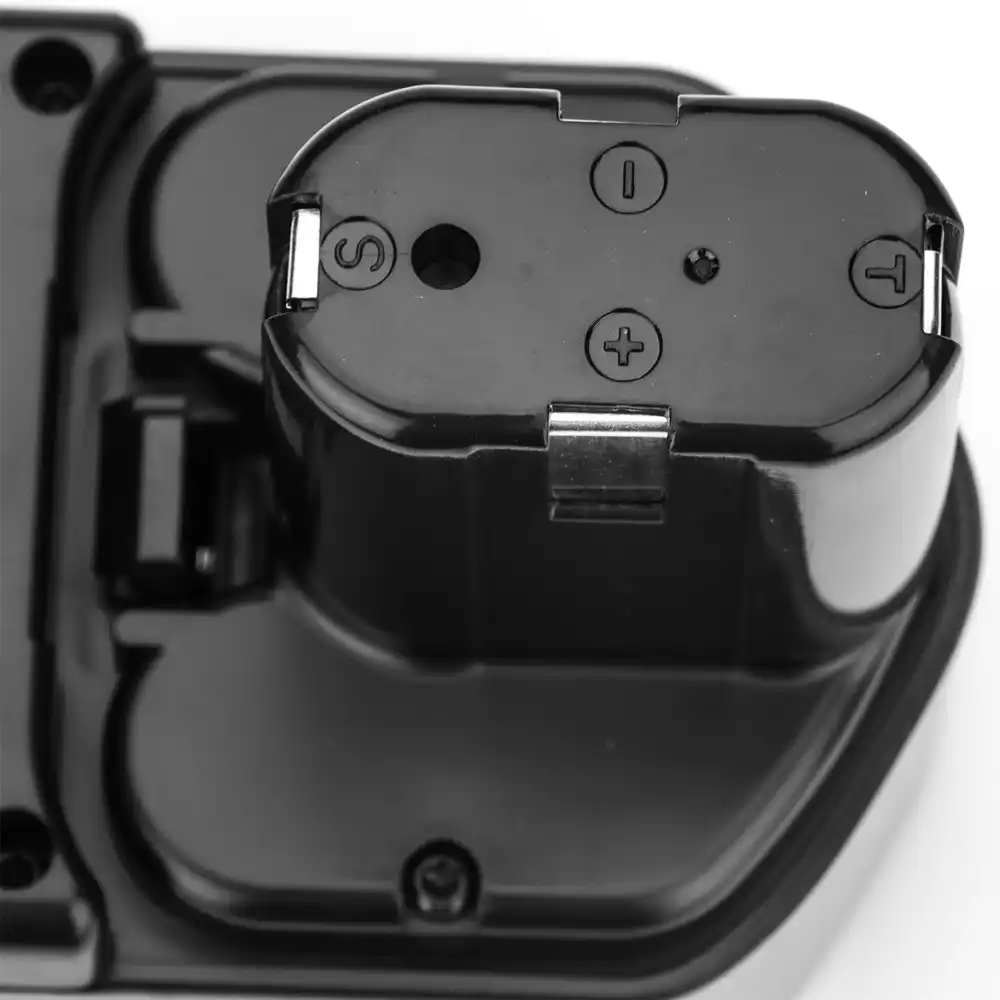

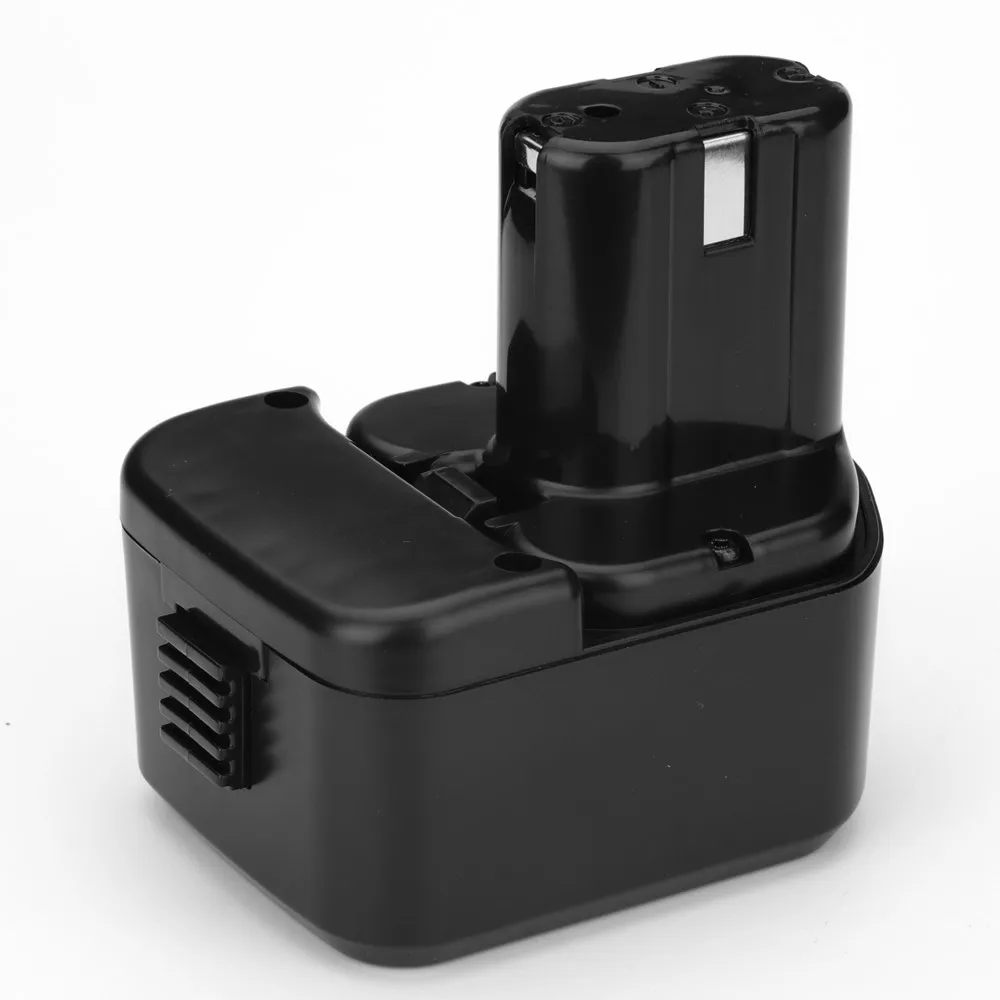

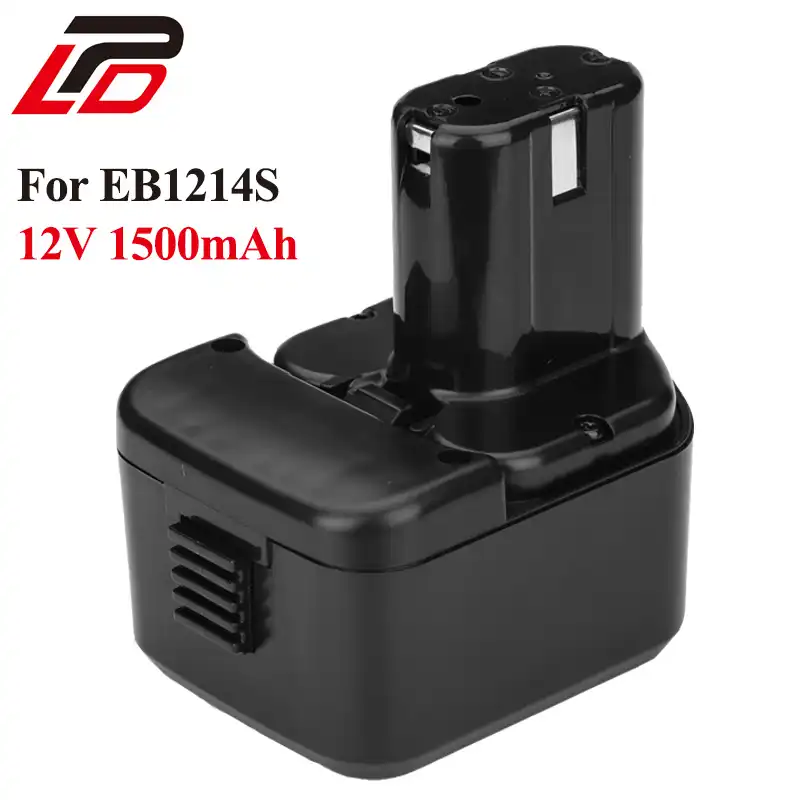

Для Hitachi EB1214S батарея Замена 12 В 1.5Ah аккумуляторная батарея для C5D, DS12DVF3, EB1212S, R 9D, DS12DVF 322629 инструменты

Характеристики сменного аккумулятора электроинструмента:

Тип батареи: NI-CD

Емкость аккумулятора: 1500 мАч
Напряжение батареи: 12 В
Батарея Цвет: Черный

5 Звезды 95%
4 Звезды 4%
3 Звезды 1%
2 Звезды 0%
1 звезда 0%

1 или 2 аккумулятора в комплекте?

Я заказал два по 1500, пришло по 2000 миллиампер часов! Читайте отзывы, я читал перед заказом, ессно! О покупке не жалею! Два пришли и оба нормуль! Удачи!

надолго ли хватит

Так как эти акоммуляторы 1.8 милиампер вместо 1.5 то их реально хватает дольше обычных.

увеличеный ампераж не убьет ли сам шуруповерт. был опыт уже вместо 1.1 купил 1.5 задымел шуруповерт

У меня все хорошо.

здравствуйте! скажите пожалуйста кто то покупал такой на HITACHI AKKU BCC 1215 BATTERY? подошёл?

Подошёл, только чуть выше

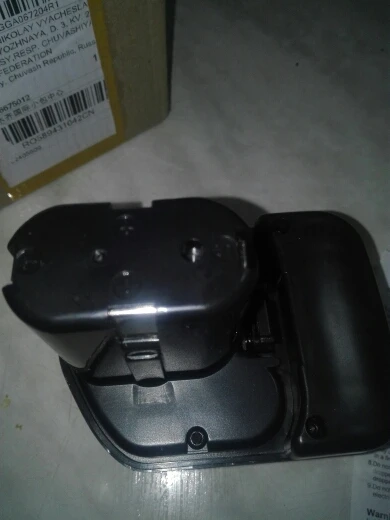

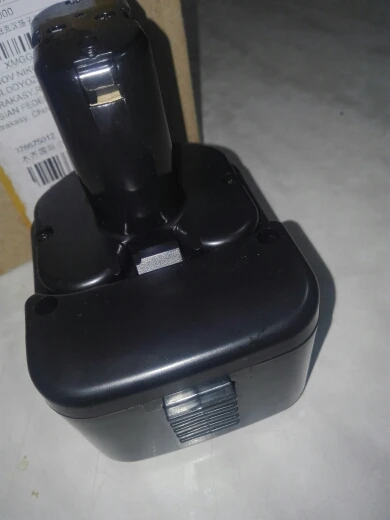

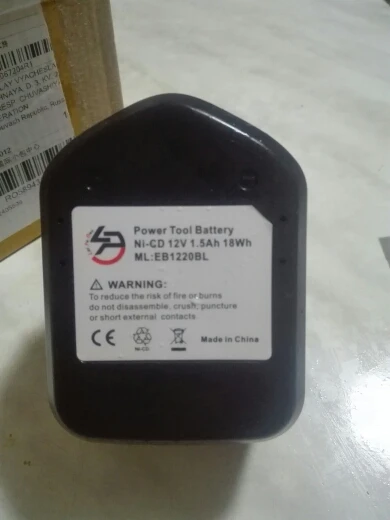

Заказывал доставка из России 21.12.2017. Оказалось что его нет на складе. Продавец предложил выслать из Китая вернуть разницу в стоимости.Заказ отправил 09.01.2018 получил 07.02.2018. Разницу вернул через PayPal, но при переводе удержали деньги. Упаковка не помята. Вскрыл, АКБ целое, качество на отлично, напряжение показало 12,5 В. Вставил в Шурик крутит нормально, но вот на второй скорости показалось что медленней чем было раньше. Рукой патрон если сильно сжать останавливается. На первой скорости не смог остановить. Вставил в зарядник, зарядка пошла. Как только протестирую отпишусь, может вскрою и посмотрю что там.

todo correcto, funciona perfectamente, muy contento, recomiendo a este vendedor

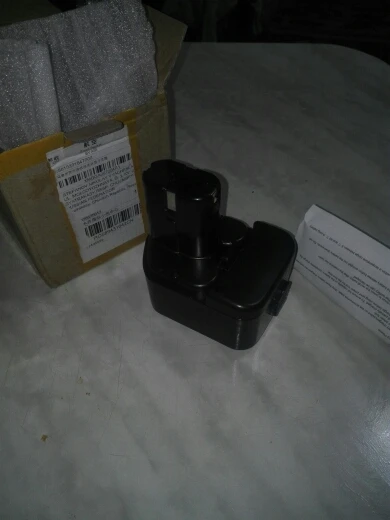

Все пришло. Хорошо было упаковано. Проверил все работает. Продавца советую.

Добрый день.
Может кому пригодиться:

Ссылки:
1. Аккумуляторы Li-Ion 18650, взял 30А тк пиковая нагрузка на шуруповерте может достигать 30А. Не используйте аккумуляторы из ноутбуков, они Ампер на 5!
2. Плата защиты до 30А. (на 3 банки) Заряд/Разряд/Защита от КЗ/ Балансировка
3.Кнопка (без фиксации)
4. Индикатор зарядки аккумуляторов (на 3 банки)
5. Термопаста-клей (приклеил радиатор на плату защиты)
6. Каптоновый скотч (для изоляции плат и контактов аккумуляторов)
7. Полоска никеля (желательно использовать контактную сварку, но я просто припаял. Да.да знаю что паять нельзя…)

Смотрите также

Комментарии 102

Привет. Подскажите что может быть. На В+ и В- есть напряжение (остаточное). Хочу зарядить аккумуляторы. Подаю + и — на Р+ и Р-, время заряда не контролирую, по идее сама плата должна это делать. Сборка из 3-х аккумуляторов. Заряжаю 12В, 1А. После заряда на выходе (Р+ и Р-) у меня ноль. а на В+ и В- напруга есть (тажа что и до заряда). Плату контроля ставил 10А на шурик 12В. Сгорела плата, брак?

покажите пожалуйста как аккумы расположены внутри корпуса. не очень хотят туда три штуки влазить, или Вы что то допиливали?

я выдрал перегородки внутри. Ширук у отца, открыть нет возможности.

Да все это ШЛЯПА без ПОЛЕЙ)))) Все можно намного проще и быстрей сделать, да еще и за меньшие деньги.

Как то Вы опрометчиво ссылками кидаетесь! Для себя эксперименты- это одно. Но вот советовать другим нечто китайское — перебор. Транзисторы китай-маде — данных не видать в сети. Хотя продаван и написал:
"100% Brand New
модуль: 3 S Литий-ионный Батарея Охраны Доска
перегрузка напряжения обнаружения: 4.25 ± 025 В
завышенную Поднимите напряжение: 4.15 ± 05 В
перенапряжения обнаружения разряда: 2.50 ± 08 В
над разрядкой Поднимите напряжение: 3.00 ± 1 В
перегрузки по току ток: 20-30A
рабочий ток: 15A (Естественное охлаждение 10.A, добавить теплоотвод 15А, максимальный мгновенный ток 30A)
удалить состоянии защиты автоматическое восстановление, без активации"

Обратите внимание — вы ставите плату защиты в некое маленькое пространство ( корпус без никель-кадмия), где уже есть некие аккумуляторы. Радиаторов нету и в помине. Естественного охлаждения нет.
Бабах обеспечен.

А на последнем фото у продавана ваще интересная наклейка — 3S 12.6V — это параметры LiFePO4. Литийжелезофосфат. Совсем другая химия. САВСЭМ не Литий-Ионный батарея.

И что за BMS вы купили? Вы ее проверяли?

GreatWall98 показал более на мой взгляд (по фото) эффективную плату. У него там около 5 шт. транзисторов впараллель. Таких же по размеру, как в вашей BMS.

И зачем вы в аккум ставите BMS? Ограничить ток? Нафига? Литий боится и ненавидит перезаряд и переразряд. Именно от перезаряда он и горит, а от переразряда уходит в аут навсегда. Где логика? BMS умная нужна для заряда аккумулятора перед использованием, балансировки. А от переразряда его способна защитить простенькая плата сигнализатора, коих полно в инет-магазинах хобби. Размеры малюсенькие. А орет громко. И аккум при этом в мощи никак не ограничен. Скорее движок шура сгорит, чем нормальный аккумулятор "лопнет от натуги"

привет, подскажи, планирую тоже перевести шуруповерт на литий, но паять не хочу хотя советуют, заказал холдер (кейс) для 18650 и планирую через плату защиты (www.aliexpress.com/item/1…10208.99999999.270.XtGohI ) подрубить к шурику, 12вольт заряжать отдельно в опусе зарядке. также использовать 6 акумов спаренные по 2. хотелось узнать как у вас работает, и как заряжаете? подойдет ли родная штатная зарядка от шурика если она у меня 15 вольт 4 ампер? ведь плата то от перезаряда отключит подачу питания. но вопрос в том что заряд на плату будет подаваться 15 вольт, и как поведет себя эта плата? сработает защита или нет родной зарядкой понимаю что нельзя заряжать литий там нет cc/CV но все же если напряжение дойдет до 4,2 в то плата же отключит подачу напряжения, или мне зарядку обычную 12 вольт 3 ампера попробовать?

не надо так делать.

Но если опусом заряжать то и балансир не нужен, а по зарядке не ответили что на счёт штатной? 15в. Защита на плате сработает? Или можно попробовать зарядить

не надо так делать.

а что не так то?

холдеру не место там. а без него вся ваша схема рушится.

а зарядкой 15вольт 4 ампер можно заряжать ?

судя по току у вас зарядка для никель аккума. а значит неважно какое напряжение и ток, заряжать нельзя

что то тут не то!
на аккуме можно замерить ток одним варварским способом выставив щупы на мультике в режим измерения постоянного тока.
Про плату защиты как вы сказали, что она и есть БП, что она питает шурика при работе и питает аккумы при зарядке тут с вами позвольте не согласиться, шурика питают именно аккумы а не плата и аккумы при зарядке питает БП а не плата, как уже сказали выше плата лишь контролирует этот весь процесс, работу шурика и зарядку аккумов. Я в свое время когда приспичило много материала пересмотрел в этой теме.

Не вам, .
аккумы нужно брать только с высокой токоотдачей, такие как Samsung inr 25r, sony vtc, LG HGHD, Samsung 30q и так далее, от ноута не подойдут, .

почему никто не использует держатели для батарей? типа таких ru.aliexpress.com/item/Ho…5-baeb-1c296de7fdf9&tpp=1

мне кажется это лучше чем паять/варить саму банку

Потаму что при большом токе будет сильно греться место контакта, а нагрев плохо сказывается, может дале пластик оплавится. Токи огромные!

Если АКБ шуруповерта утратила свою работоспособность, ее можно заменить. Отслужившие аккумуляторы на шуруповерт Hitachi можно заменить частично, либо всем блоком целиком.

В пластиковом корпусе аккумуляторного блока находятся питательные элементы ("банки", батарейки), собранные в единую кассету, соединенные между собой в последовательную цепь. При таком типе соединения потенциалы всех батареек складываются, а их сумма составляет итоговую величину напряжения аккумуляторного модуля. В зависимости от модели шуруповерта, в АКБ могут быть использованы два типа батарей: никель-кадмиевые (по 1.2 вольт), литий-ионные (по 3.6 вольт).

Помимо банок, кассета включает в себя термодетектор, который во время зарядки анализирует изменения температуры батареек, а при перегреве блокирует подачу тока.

Как правильно вскрыть корпус модуля АКБ

Аккумулятор вначале полностью заряжают, и лишь затем начинают вскрывать. Корпус аккумуляторного модуля может быть скреплен винтами, клеем, их комбинацией, либо защелкой. Фиксатор и винты легко разъединяются, но чтобы вскрыть клеевое соединение, нужны определенные усилия.

Молотком или киянкой с головкой из мягкого материала (резины) нужно наносить легкие удары по всему периметру клеевого шва, чтобы половинки корпуса постепенно отделились друг от друга. Обычно это занимает довольно долгое время (от 10 минут и дольше), но слишком быстрое вскрытие ведет к растрескиванию корпуса и невозможности его обратной сборки.

Как поменять аккумулятор шуруповерта Хитачи: описание процесса

Кассету с элементами извлекают, начинают поиск износившихся батареек. Для этого с помощью мультиметра выясняют величину напряжения каждой банки. Для никель-кадмиевых нормой является вольтаж в пределах 1.2-1.4, для литиевых – 3.6-3.8. Результаты записывают на каждой батарейке. Через некоторое время замеры повторяют. Разница в показаниях размером 0.5-0.7 вольт говорит о том, что данный элемент пришел в негодность.

Когда все отслужившие банки будут выявлены, их выключают из общей цепи и заменяют на новые. Исправные батарейки можно получить, разобрав второй модуль АКБ, поставляемый в комплекте с шуруповертом, либо купив их в магазине. При покупке рекомендуется сверить характеристики: напряжение новой батарейки, ее размеры и конфигурация должны быть такими же, как у старой банки.

Новые элементы закрепляются на своем месте посредством пайки. Этот процесс должен проводиться с соблюдением осторожности, выполнением нескольких правил.

Процедура пайки должна протекать очень быстро. Если она будет медленной, батарейка перегреется и мгновенно выйдет из строя.
Полярность элементов должна быть строго соблюдена: за плюсом должен припаиваться минус, т.к. соединение последовательное.
Для закрепления банок лучше использовать ту же самую металлическую пластинку, которой они были закреплены на заводе. Если при разборке она утратила целостность, ее можно заменить на медную с идентичными габаритами.

Когда все батарейки окажутся закрепленными на своих местах, проводят выравнивание потенциалов. Для этого в течение 12 часов их заряжают, затем оставляют в состоянии покоя на 24 часа, и измеряют напряжение каждого элемента. Оно должно быть примерно одинаковым и составлять около 1.3 вольта. Собранную кассету устанавливают в корпус, скрепляют его и начинают использование.

Для клиентов, не желающих разбираться в том, как заменить аккумулятор шуруповерта Hitachi самостоятельно, интернет-магазин MegaBattery.ru предлагает недорогие новые модули АКБ для любой марки шуруповертов.

Никель-кадмиевые элементы питания неудобны из-за своего "эффекта памяти", поэтому переход на литий-ионные АКБ целесообразен и выгоден. Подготовка: .

В случае отказа двигателя шуруповерта из-за истощения некоторых его элементов питания, располагающихся в аккумуляторном блоке, есть возможность восстановить е.
