Зарядка телефона без шнура

В одной из прошлых подборок полезных аксессуаров для смартфонов мы рассказали о внешнем аккумуляторе со встроенным беспроводным зарядным устройством стандарта Qi. Соблазн приобрести подобный девайс всегда крайне велик, однако даже в 2016 году далеко не каждый флагман оснащается индукционной зарядкой. К счастью, решить эту проблему совсем не сложно, а главное – недорого. Это возможно с помощью внешних антенн для зарядки, которые подключаются к смартфону через имеющийся порт и использующих индукционные панели для пополнения заряда аккумулятора.

Наиболее простым и удобным решением для iPhone 5 и новее являются внешние антенны Qi, которые подключаются через разъём Lightning и затем прячутся под чехол. Ультратонкие и легкие, они практически не выдают своего присутствия, а кроме того, защищают порт от попадания пыли и грязи. Отметим, что для 5,5-дюймовых iPhone 6 Plus и 6S Plus необходимо приобрести модель с увеличенной длиной шлейфа.

Установка такой антенны и дальнейшее использование интуитивно понятны.

Технические характеристики большинства индукционных зарядных устройств стандарта Qi:

• сила постоянного тока: 1 А;
• рабочая дистанция: 2-6 мм;
• зарядный ток: 500-1000 мА
• передаваемая мощность: 5 Вт;
• частота: 100-200 кГц;
• эффективность преобразования электричества: ≥75%;
• размер: 70 х 42 х 1,0 мм.

Существенным недостатком предыдущей модели является скудная комплектация. Например, зарядную станцию и чехол вам придётся докупать самостоятельно. В то же время можно приобрести всё в одном наборе и начать использовать немедленно после получения. Самый распространенный комплект для iPhone 5 и 5S включает в себя чехол со встроенной индукционной зарядкой Qi, зарядную док-станцию, USB-кабель и инструкцию пользователя.

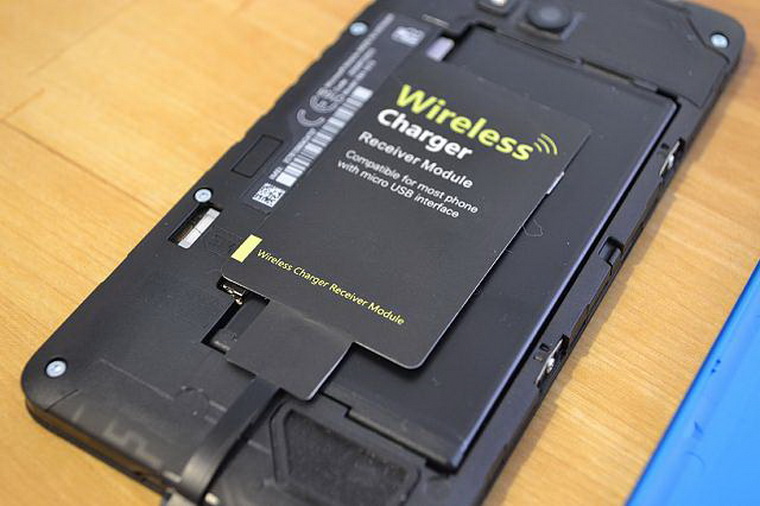

Многие Android-устройства поставляются со съёмной задней крышкой, что позволяет размещать приемную антенну внутри смартфона и избавляет от надобности покупать дополнительный чехол. Ярким примером является Qi-антенна для Samsung Galaxy Note II, которая размещается под крышкой устройства и сразу может быть использована для восполнения заряда батареи. Антенна доступна исключительно в чёрном цвете и выдаёт ток силой 500 – 1 000 мА.

Подобные антенны доступны практически для любого смартфона. Универсальные Qi-адаптеры поставляются для устройств с USB-разъёмом по центру нижнего торца, однако в настоящее время на рынке представлены антенны практически для всех телефонов.

Главной задачей пользователя является правильный выбор между USB Type-A и USB Type-B, от чего зависит возможность подключения антенны к телефону.

Установить любой адаптер достаточно просто: снимите заднюю крышку, если такая возможность предусмотрена конструкцией телефона, подключите адаптер к USB-порту и аккуратно расположите адаптер внутри корпуса. Если задняя крышка не снимается, разместите антенну под чехлом вашего смартфона.

Тем, кто приобретает антенну отдельно, придется докупить зарядную док-станцию. Они бывают разных форм и цветов, однако их рабочие стандарты должны совпадать с используемой антенной. Наиболее распространены сегодня на рынке беспроводные зарядные устройства Qi.

Если по какой-то причине ни один из вышепредставленных вариантов вам не подошёл, можно воспользоваться универсальным поиском и найти адаптер и зарядное устройство специально для вас.

Все ждешь беспроводной зарядки в iPhone 8? Хватит это терпеть! Научи свое «яблоко» работать без розетки прямо сейчас.

Или не яблоко, а «сяоми». Да хоть Samsung Galaxy (хотя стоп, у него уже есть беспроводная зарядка).

Как работает беспроводная зарядка?

Есть несколько технологий передачи электричества по воздуху, но популярность приобрела только зарядка, основанная на принципах электромагнитной индукции.

На рынке предлагается несколько вариантов реализации данной технологии. Но только разработанный Wireless Power Consortium (WPC) стандарт Qi можно встретить почти в каждом уголке мира.

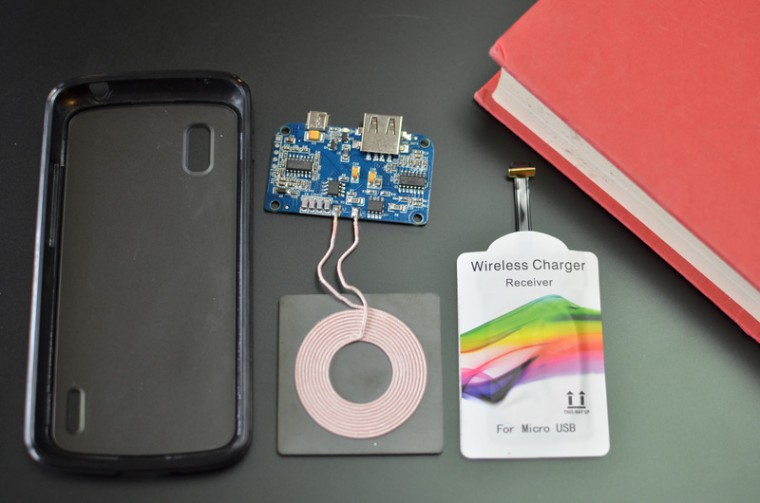

Нужно всего две катушки из проволоки: приемник и передатчик. Точно так же, как в трансформаторе из твоего усилителя или будки во дворе. Подключаем передатчик к сети, он генерирует магнитное поле. Оно, в свою очередь, в катушке-приемнике преобразуется в электричество — батарея телефона начинает заряжается.

Итоговый результат зависит от каждой составляющей. Передатчик должен обеспечивать достаточную напряженность магнитного поля, антенна-приемник — уметь преобразовывать его с высокой силой тока.

Как научить iPhone или любой другой смартфон заряжаться без проводов?

Ничего сложного. Покупаем антенну с разъемом Lightning (или microUSB/USB-С для Android-смартфона), подключаем — и пользуемся!

Отличия от фирменной зарядки Samsung или Lumia минимальны — заводская зарядка встроена в заднюю крышку (стенку корпуса) смартфона. Покупная антенна потребует себя закрепить. Можно приклеить, но надежнее будет спрятать за чехлом.

Конечно, потребуется и сам зарядник, поддерживающий беспроводную зарядку стандарта Qi.

Что/где купить?

Качественные базы делает Belkin — BOOST↑UP дает 15 Вт (!) выходной мощности, то есть 5В/3А. Но заплатить за удовольствие придется немало.

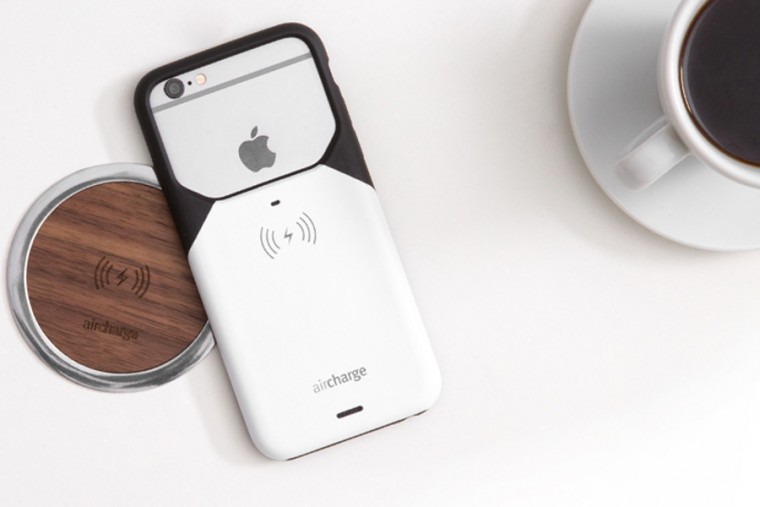

Известный Nillkin в своем каталоге предлагает массу устройств для организации беспроводной зарядки. В том числе — чехлы со встроенной Qi-антенной для iPhone 7 и iPhone 6, ряда брендовых смартфонов на Android и широкий выбор универсальных зарядных станций.

Самые интересные антенны производит Wurth Electronik. У российских ритейлеров представлено куча приемников, обеспечивающих ток от 0.4А до 18А. Вход придется делать самодельный, но катушки-антенны такой мощности найти непросто.

Аналогичные аксессуары можно найти в любом магазине аксессуаров, не исключая Apple.Store. Вряд ли обрадует цена — особенно при хороших выходных параметрах.

Но покупать дорогую зарядку или фирменную антенну чаще всего не требуется. Достаточно самых простых и дешевых, китайских.

У меня в столе как раз нашлись подходящие, купленные по случаю на Gearbest (для microUSB, но существует модификация с Lightning). Посмотрим, на что они способны?

Тестируем безымянную зарядку

На фото видно, что антенна может отдать 5В/0,8А (самый дешевый на момент покупки вариант). Имеющаяся Qi-база требует сетевое зарядное устройство с параметрами 5В/2А. При этом больше 1А антенне она не отдаст — законы физики никто не отменял, и от потерь никуда не деться.

Но паспортные потери — всего 20%. Используя качественный провод и зарядник с поддержкой 5В/2,4А наглядно наблюдаем, что смартфон заряжается. Исходя из времени зарядки, ток на входе смартфона составляет 0,5-0,7А. Мало?

Нет, этого достаточно. Зарядные устройства из коробки:

• iPhone 5s — 5В/0,5A;
• iPhone 6/6 Plus — 5В/1А.

Для этих смартфонов можно свободно покупать дешевый Qi-комплект А вот iPad потребует серьезной антенны и не менее серьезной базы — 2,1А сможет отдать не всякий фирменный аксессуар.

Не работает? Решение возможных проблем

Беспроводная зарядка — не магия, в ней все просто. Что может испортить знакомство с Qi?

1. Стандарт подразумевает расстояние между устройствами не более 3–5 сантиметров. При использовании дешевых аксессуаров — намного меньше.
2. Некачественный провод, подключенный к базе. Не каждый передает даже 1А тока. Тот, что в комплекте — меняем сразу.
3. Металлический чехол, краска с металлическими включениями (серебрянка) или другие препятствия — работает как экран, отражая сигнал.
4. Попробуйте вскрыть антенну и посмотреть — нет ли где оборванного провода или прожженных элементов?
5. Смартфон потребляет больше, чем 1А от дешевой Qi-зарядки. Нужна другая, более мощная. Проверить можно, подключив проводное зарядное устройство к смартфону.

Это безопасно?

Электромагнитные волны, благодаря которым передают энергию беспроводные панели аналогичны тем, что используются для передачи сигнала радиостанций, сотовых вышек, вайфай-роутеров.

Максимальная мощность беспроводных панелей стандарта Qi существенно выше — 5 ватт, но для их дальности это ничто. Серьезные проблемы могут появляться с мощностью 120 Вт и более.

И вообще, доказательств того, что беспроводная зарядка стандарта Qi может угрожать здоровью, никто еще не представил.

У меня iPhone X-модели, какую зарядку и базу мне выбрать?

1. iPhone 4/4s. Подойдет любой вариант с выходной силой тока выше 0.5 А. Даже рассмотренный выше, или аналогичный.
2. iPhone 5/5s/5c. Потребуется более мощное зарядное устройство и качественная антенна. Крайне желательно с выходной характеристикой антенны в 1 А (реальная сила тока на входе смартфона составит около 0.7 А), например — этот.
3. iPhone 6/6 Plus/SE. Требуемая сила тока — 0.8—1.2 А (такой — подойдет).
4. iPhone 7/7 Plus. Аналогично смартфонам 6 серии и лучше.

И не забудьте про качественное сетевое зарядное устройство, от которого будет питаться Qi-база. Свои буду менять на VINSIC VSCW208 — QC 3.0 в доме необходим. Но можно обойтись и простым зарядником на 5 В/3 А.

(Нет голосов)

• Твитнуть
• Поделиться
• Рассказать

Николай Маслов

Инженер-пилотажник/аудитор/физик/музыкант. Просто о сложном, новые тренды и mindful consumption.
