3Ssr 440v 80a z a4 90 280v

ВНИМАНИЕ Очень ВАЖНО

Предлагаемые реле 3SSR (Solid State Relay) – твердотельные (полупроводниковые) реле в трехфазном исполнении, предназначенные для бесконтактной коммутации электрических приборов: нагревательных элементов, ламп, электродвигателей, сварочных аппаратов и других устройств с рабочим напряжением 240 или 440 В переменного тока.

Реле управляются постоянным (D1 – 4. 16 В; D3 – 3. 32 В) или переменным напряжением (А4 – 90. 240 (280) В).

ВНИМАНИЕ

Указанная в наименовании реле величина силы тока является максимальной, при которой сохраняется работоспособность реле. Во избежание выхода реле из строя не допускается превышение этой величины при любых условиях эксплуатации сети нагрузки.

Для примера, при применении резистивной нагрузки типа ТЭН возможны скачки до 25% от величины рабочего тока; высокоиндуктивные нагрузки (трансформаторы на холостом ходу) дают 20. 40 кратный скачок тока продолжительностью до 0,2 с.

Основные особенности применения твердотельных реле:

• предназначены для бесконтактного переключения электрической нагрузки;
• имеют защиту от импульсных перенапряжений (следует учитывать ограничения) и индикатор рабочего состояния реле;
• имеют следующие преимущества перед электромеханическими реле:
• отсутствие искрения и электрической дуги при коммутации;
• низкий уровень излучения электромагнитных помех;
• бесшумность переключений;
• высокое быстродействие;
• высокая теплоотдача корпуса;
• большой рабочий ресурс без необходимости профилактических работ;
• компактность

ВНИМАНИЕ

При составлении проектной документации на монтаж электро- технического оборудования в части твердотельных реле требуется учитывать следующие условия выбора, размещения и эксплуатации этих изделий.

1. При величине нагрузки более 10А реле следует устанавливать на радиатор с применением теплопроводной пасты.
2. Типоразмер радиатора выбирается с учетом требования к обеспечению рабочей температуры реле не более 60°C * (некоторые производители указывают уровень рабочей температуры – не более 40°C).

ПРИМЕЧАНИЕ: * -при увеличении температуры корпуса реле его пропускная способность существенно снижается. При температуре примерно 80°С пропускная способность по току падает до нуля. Такой температурный режим является недопустимым для работы реле, приводит к выходу его из строя и создает пожарную опасность.

• величина нагрузки;
• наличие и частота возникновения пиковых значений нагрузки при включении/ отключении оборудования;
• температура окружающей среды;
• наличие и площадь охлаждающей поверхности радиатора;
• наличие теплопроводной пасты между поверхностями реле и радиатора;
• место и способ установки (открытое/ закрытое пространство, горизонтальное/ вертикальное расположение);
• циркуляция воздуха (пассивное/ принудительное охлаждение);
• прочие факторы.

Принимаем заказы на товары, не вошедшие в каталог

Оформить заявку Пришлите маркировку необходимого вам товара. Мы предоставим Вам наилучшие условия по поставке!

Твердотельное реле 3SSR – трехфазное полупроводниковое реле со случайным и нулевым контролем управления, коммутирующее цепи с активной и индуктивной номинальной нагрузкой по току от 10А до 250А и напряжением до 440В.

Диапазон управляющего напряжения составляет 3-32В постоянного тока и 90-280В переменного тока. Род тока на выходе реле 3SSR – переменный.

Крепления реле осуществляется через сквозные отверстия в корпусе и теплопроводящей подложке. Внутри корпус залит электроизоляционным компаундом. При увеличении нагрузки (токи свыше 1,5А) рекомендуется дополнительное использование радиаторного охлаждения, подложку при этом следует смазать термопастой.

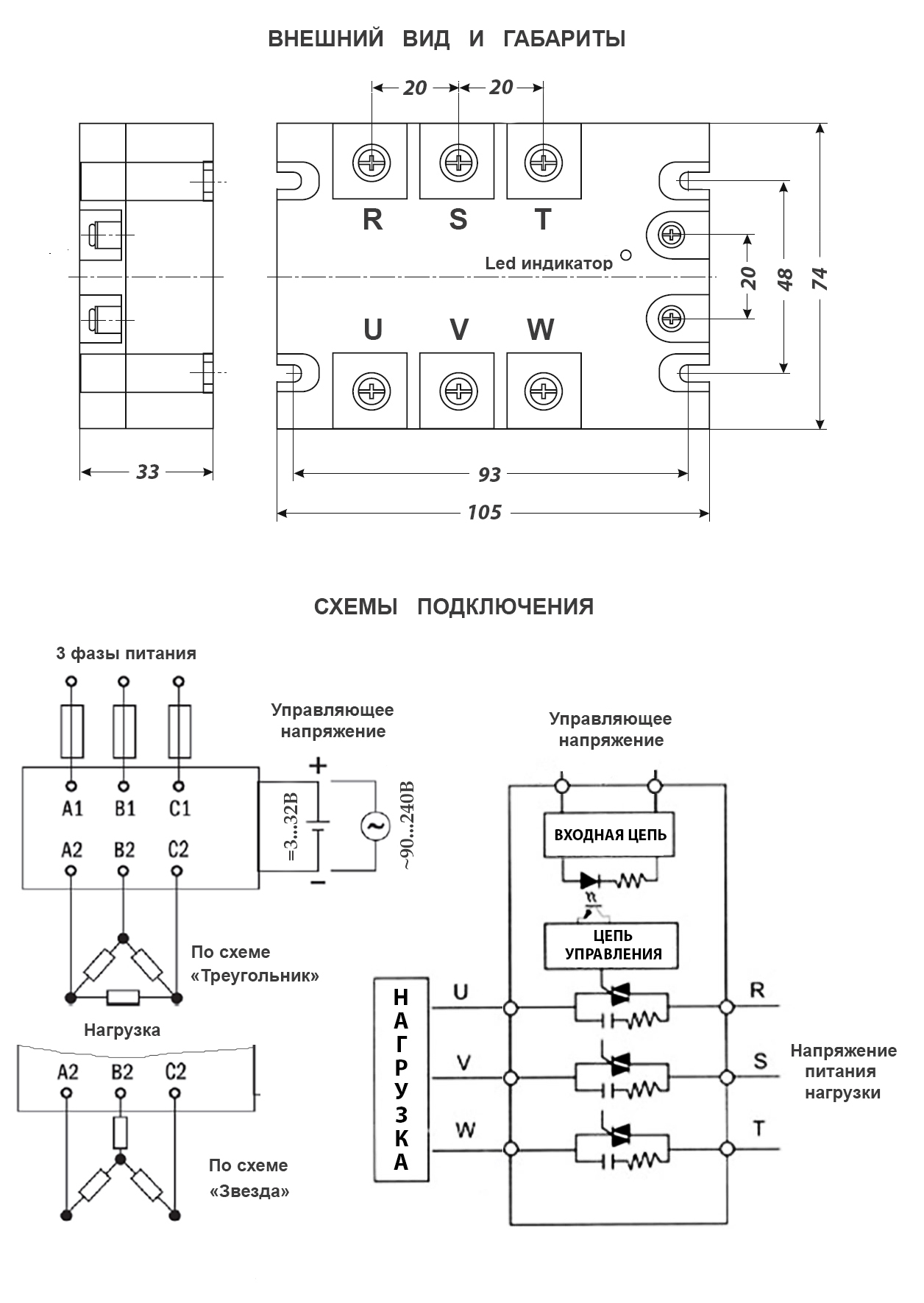

Провода крепятся зажимными клеммами (латунные или позолоченные). При подключении управляющего напряжения следует обратить внимание на полярность. Входы обозначаются буквами R, S, T, выходы – U, V, W.

Основной особенностью твердотельных реле 3SSR является бесконтактная коммутация с помощью встроенных полупроводниковых элементов. Поэтому в момент переключения не возникает искра или электрическая дуга. Также реле обладают большим ресурсом работы и высоким быстродействием.

Реле 3SSR является комбинированным полупроводниковым устройством. В его состав входит управляющий инфракрасный диод (подача напряжения побуждает электромагнитное излучение), коммутирующий нагрузку тиристор или транзистор, фотодиодная матрица, которая под воздействием поглощаемого излучения диода генерирует фотоэлектродвижущую силу (напряжение) и подает её на управляющую схему с электрическим ключом. Цепь нагрузки, таким образом, начинает пропускать ток.

Повышенная рабочая температура среды составляет не более +80°С, пониженная рабочая температура – не ниже -20°С. Сопротивление изоляции твердотельных реле 3SSR составляет не менее 50 МОм.

Применяются трехфазные реле 3SSR для коммутации трехфазной или трех однофазных цепей питания в различных нагревательных и сварочных агрегатах (ТЭНах, асинхронных двигателях), контрольно-измерительной аппаратуре и других устройствах.

Более подробные характеристики, габаритные размеры и расшифровка маркировки представленных трехфазных полупроводниковых твердотельных реле 3SSR приведены в таблице ниже. Гарантийный срок работы поставляемых нашей компанией твердотельных реле 3SSR составляет 2 года, что подкрепляется соответствующими документами по качеству.

Окончательная цена на трехфазные твердотельные реле 3SSR зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
