Вентиляция в современных зданиях необходимая элемент инженерной системы объекта. Мы расскажем как обеспечить её эффективное функционирование.
▶ Смотреть на YouTube
Для чего нужна система вентиляции? Здесь всё очень просто. Вентиляционная система нужна для снабжения внутренних помещений объектов тёплым свежим воздухом и для удаления старого воздуха, который может содержать неприятные запахи, пыль и различные другие примеси в зависимости от назначения помещений. В зависимости от назначения, вентиляционная система может иметь различные эксплуатационные и технические характеристики. При монтаже системы вентиляции выдаются её паспорт, который содержит все её технические характеристики.
Зачем и как часто нужно проводить испытания?
Важно знать, что согласно требованиям СанПин 2.2.1.13-5-2006 существуют определённые сроки действия паспортов на вентиляционные системы. Срок действия паспорта для местной, вытяжной и приточной вентиляции ― 1 год, для обще обменной механической вентиляции ― 3 года, для естественной вентиляции ― 5 лет. По истечении этого срока необходимо проводить аэродинамические измерения и оформлять актуальные протоколы аэродинамических испытаний, которые должны быть приложены к паспорту вентиляционной системы.
Аэродинамические испытания — простой и эффективный методом для определения наиболее проблемных мест в системе вентиляции. По результатам проведения измерений можно сделать выводы о состоянии системы вентиляции и в случае несоответствие данных измерений проектным данным и требованиям СНБ 4.02.01-03, принять меры по прочистке системы и замене вышедших из строя элементов.

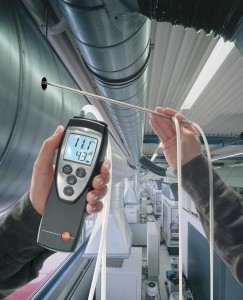

Как проводятся аэродинамические испытания?
Согласно проектным данным на вентиляционную систему выбираются точки замера, а затем в этих точках производится измерение характеристик воздушных потоков: скорость, давление, расход воздуха, температура, влажность.
Полученные данные аэродинамических измерений позволяют оценить правильность работы системы, возникшие отклонения от проектных показателей, а также определить наиболее проблемные участки, чтоб эффективно произвести диагностику загрязнений и выполнить прочистку вентиляции на требуемых участках.
Есть вероятность, что аэродинамические испытания покажут полное соответствие проектным данным и требованиям СНБ 4.02.01-03. В этом случае оформляются протоколы аэродинамических испытаний, который прикладывается к паспорту и система вентиляции продолжает эффективно работать до следующей проверки характеристик воздушных потоков.
Также следует отметить, что кроме аэродинамических испытаний, эксплуатация вентиляции подразумевает, что с определенной периодичностью необходимо проводить её профилактический осмотр, замену фильтров, необходимая чистка отдельных компонентов оборудования и его узлов.
Длительная эксплуатация вентиляции без технического осмотра приводит к утрате ею эксплуатационных характеристик — воздух в помещениях дольше застаивается, в нём увеличивается концентрация бактерий и спор плесени, пыль в воздуховодах может стать причиной возникновения пожара. А это недопустимые ситуации, которые можно и нужно не допускать.
Системы вентиляции, как и другие инженерные системы зданий и сооружений, требуют постоянного внимания и грамотного технического обслуживания. Нормы, действующие на территории Республики Беларусь, предусматривают ряд обязательных периодических мероприятий по обеспечению технической исправности и безотказного функционирования систем вентиляции. Эксплуатирующая организация ОБЯЗАНА: назначить лицо, ответственное за эксплуатацию систем вентиляции (этому лицу необходимо пройти специализированное обучение или иметь профильное высшее образование ТНПА), и производить испытания систем вентиляции, а так же следить за технической исправностью. Существуют нормы:
- по чистке и дезинфекции систем вентиляции,
- по периодическому обслуживанию вентиляционных установок (каждая приточная вентиляционная установка может быть рассмотрена как:
- электропотребляющее оборудование с применением требований как к электрооборудованию,
- теплопотребляющее оборудование с применением требований как к тепловым узлам и теплопунктам).
Почти всегда вентиляционные установки имеют микроконтроллерное управление, что накладывает определенные требования на обслуживающий персонал.
Существуют также и некоторые межотраслевые нормы, применяемые к определенным предприятиям и регламентирующим более строгий подход при техническом обслуживании вентиляции.
Отдельного внимания заслуживают медицинские учреждения, предприятия пищевой промышленности, фармацевтические предприятия, аптеки предприятия с вредными выбросами в атмосферу.
К примеру, в медицинских учреждениях, есть ряд норм, регламентирующих
проводить периодические испытания систем вентиляции — не реже чем 1 раз в год;
чистку систем вентиляции — не реже чем 1 раз в год;
дезинфекцию вентиляционных установок — не реже 2 раз в год.
В пищевой промышленности требованиями установлена замена воздушных фильтров — не реже 2 раз в год, с хранением и предоставлением паспортов на фильтры.
Общие требования для всех субъектов хозяйствования. Испытания систем вентиляции
Требования и нормы, применяемые к вентиляционным системам и вентиляционным установкам в Республике Беларусь разнятся, но некоторые правила общие для всех:
- Необходимо иметь паспорта на вентиляционные системы (количество паспортов должно соответствовать количеству вентиляционных систем);
- Необходимо производить периодические аэродинамические испытания систем вентиляции, с получением протоколов испытаний, с отметкой о соответствии/не соответствии проектным значениям.
- Необходимо назначить приказом лицо, ответственное за исправное состояние и эксплуатацию систем вентиляции, иначе ответственность возлагается на руководителя предприятия.
- Необходимо производить периодическую чистку и дезинфекцию систем вентиляции (нормы САНПИН по общеобменной вентиляции, нормы противопожарной безопасности по местной вентиляции систем, подверженных повышенным жировым отложениям).
- Необходимо производить периодическое обслуживание систем вентиляции специализированными организациями.
Ниже приведены данные основных ТНПА и СанПин для некоторых отраслей и нормативные документы, регламентирующие это. Таблица подготовлена СПРАВОЧНО
| Тип здания (помещения) |
Тип системы |
Виды работ | Элемент системы |
Периодичность, не реже |
Регламентирующий ТНПА |
| Здания различного назначения, находящиеся в ведении организаций, независимо от форм их собственности и ведомственной принадлежности |
Механическая вентиляция |
Паспортизация | Система | — 1 раз при пуске в эксплуатацию; при изменениях в системе (реконструкция, модернизация, ремонт) |
ТКП 45-1.04-208-2010. З ДАНИЯ И СООРУЖЕНИЯ. ТЕХНИЧЕСКОЕ СОСТОЯНИЕ И ОБСЛУЖИВАНИЕ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ И ИНЖЕНЕРНЫХ СИСТЕМ И ОЦЕНКА ИХ ПРИГОДНОСТИ К ЭКСПЛУАТАЦИИ П. 6.10.1 |
| Аэродинамические испытания систем вентиляции | Система | 1 раз в год (выдача протокола с возможной заменой паспорта) | ТКП 45-1.04-208-2010. З ДАНИЯ И СООРУЖЕНИЯ. ТЕХНИЧЕСКОЕ СОСТОЯНИЕ И ОБСЛУЖИВАНИЕ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ И ИНЖЕНЕРНЫХ СИСТЕМ И ОЦЕНКА ИХ ПРИГОДНОСТИ К ЭКСПЛУАТАЦИИ П. 6.10.2 |
||
| Кондиционирование | Паспортизация | Система | 1 раз при пуске в эксплуатацию; при изменениях в системе (реконструкция, модернизация, ремонт) |
ТКП 45-1.04-208-2010. З ДАНИЯ И СООРУЖЕНИЯ. ТЕХНИЧЕСКОЕ СОСТОЯНИЕ И ОБСЛУЖИВАНИЕ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ И ИНЖЕНЕРНЫХ СИСТЕМ И ОЦЕНКА ИХ ПРИГОДНОСТИ К ЭКСПЛУАТАЦИИ П. 6.11.2 |
|
| Жилые и общественные здания и сооружения | Механическая и естественная вентиляция |
Пылеуборка | Чердачные помещения | 1 раз в год | ТКП 45-1.04-14-2005. Техническая эксплуатация жилых и общественных зданий и сооружений. Порядок проведения. П. 5.8.1 |
| Вентканалы | 1 раз в 3 года | ||||
| Дезинфекция | Чердачные помещения | 1 раз в год | |||
| Вентканалы | 1 раз в 3 года | ||||
| Антикоррозийная окраска | — вытяжные шахты и трубы; поддоны; — дефлекторы |
1 раз в 3 года | |||
| Производственные | Механическая вентиляция Кондиционирование | Паспортизация | Система | — 1 раз в 3 года; — после реконструкции или ремонта |
СанПиН от 29.12.2012 № 215 «Требования к условиям труда работающих и содержанию производственных объектов». П. 43 |
| Медицинские | Механическая и естественная вентиляция Кондиционирование |
Обслуживание | Вентиляторы, противопылевые и бактерицидные фильтры, другие устройства обеззараживания воздуха |
1 раз в 3 месяца | СанПин от 28.10.2013 №107 «Санитарно-эпидемиологические требования к организациям здравоохранения, оказания медицинских услуг, в том числе по косметологии…» П.85 |
| Обслуживание | Нагреватели, охладители, увлажнители воздуха центральных кондиционирующих установок и систем рециркуляции воздуха |
1 раз в 6 месяцев | |||
| Обслуживание | Воздуховоды и воздухораспределительные устройства, приточные и вытяжные камеры |
1 раз в год. | |||
| Очистка | Система | По мере необходимости, но не реже 1 раза в год. | СанПин от 28.10.2013 №107 «Санитарно-эпидемиологические требования к организациям здравоохранения, оказания медицинских услуг, в том числе по косметологии…» П.86 |
||
| Дезинфекция | По показаниям | ||||
| Физкультурно-спортивные сооружения | Приточная, вытяжная вентиляция | Аэродинамические испытания систем ветиляции | Система | 1 раз в 3 года | СанПиН от 16.12.2013 № 127 «Требования к устройству и эксплуатации физкультурно-спортивных сооружений» П.18 |
С заявками просьба обращаться по адресу:
Адрес: 220104, г. Минск, ул. Матусевича 33, каб. 505.
Тел: +375 29 336 25 26 | +375 17 336 25 25
Степень загрязнения воздуха разнится от помещения к помещению, поэтому вентиляционная система испытывает неравномерную нагрузку. Поэтому конструкцию и мощность оборудования нужно рассчитать еще во время проектирования многоквартирного дома. И если здание было проверено контролирующими органами и сдано в эксплуатацию, появляется гарантия того, что сооруженная вентиляция способна снабдить жилые помещения высококачественным воздухом. С этого времени ее техническое состояние должно регулярно проверяться.
Нормативные акты и частота проверок
Министерство регионального развития страны в 2012 году утвердил Свод Правил. Они основываются на ГОСТах и СанПиНах и перечисляют требования, предъявляемые к отопительному и воздухообменному оборудованию, а также к приборам кондиционирования. Согласно им качество воздуха регламентируется ГОСТом 30494-96 в зависимости от категории помещения, а от его класса зависит частота проверки систем.
Таблица: частота контроля в зданиях администрации, производства и общественных учреждениях
Места с устройствами, работающими на природном газе
Места, предназначенные для вентоборудования (только для зданий категорий А, Б и В)
Вся система воздухообмена (только для категорий А, Б и В)
Толщина стенок каналов, контактирующих с агрессивными средами
Крепления, контактирующие с химически активными веществами
Клапаны (обратные, задерживающие огонь, самостоятельно закрывающиеся и обратные)
Системы приточно-вытяжной вентиляции
Системы воздухообмена естественной и искусственной вентиляции
Вентиляционное оборудование в местах работы с вредными веществами, относящимися к 1 и 2 классу
Внимание! Независимо от срока последней проверки техническое состояние вентиляционной системы проверяется вновь в обязательном порядке после ее реконструкции.
Частота проверки дымоходных каналов
Правила технической эксплуатации жилищного фонда регламентируют следующую частоту проверки состояния дымоходных каналов:
- из кирпича – каждые 3 месяца;
- из бетона, асбоцемента, гончарных – каждый год;
- русских печей – от 3 раз в год;
- газовых, эксплуатируемых сезонно – перед началом нового сезона.
Внимание! В северных субъектах РФ при проверке вентиляционных систем и дымоходных каналов важно осматривать оголовки. Они могут обмерзнуть и закупориться.
