ИСПОЛЬЗОВАНИЕ ВОДНОЙ ЭНЕРГИИ

С момента перехода к оседлому образу жизни человек стремился использовать энергию текущего, падающего водного потока и его напор.

Подъем воды

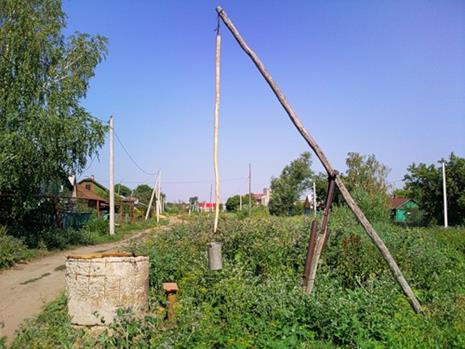

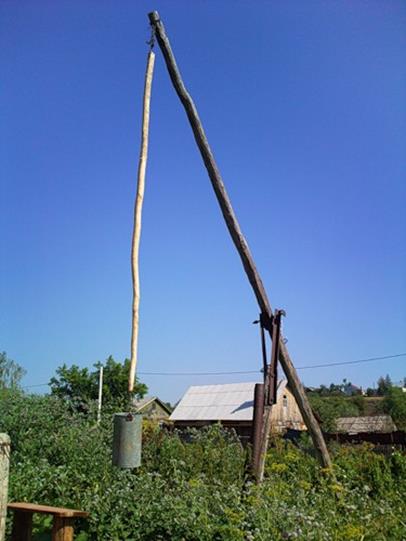

По-видимому, первым водоподъемным устройством была противовесная система типа колодезного «журавля» (в некоторых странах имевшая название «шадуф» или «чадуф», «чадуфон»). Она являлась одним из древнейших и простейших водоподъемных устройств. Изображения шадуфа встречаются на древнеегипетских папирусах и барельефах.

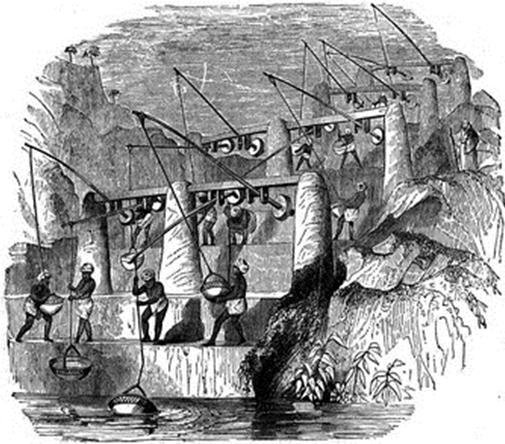

При необходимости поднять воду на большую высоту использовалась система шадуфов, в которой вода подавалась наверх в несколько приемов – со ступени на ступень.

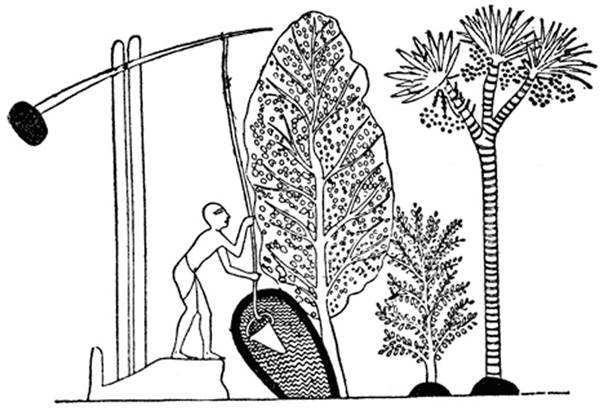

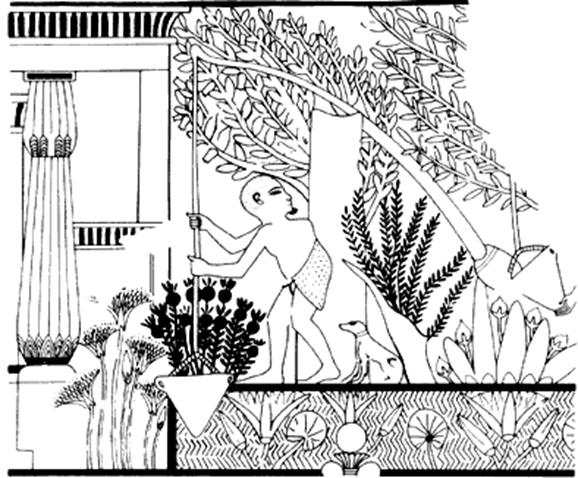

Поливка садовых деревьев с помощью шадуфа (гробница Ипуи)

Конструкция шадуфа оказалась настолько простой, но в то же время удобной и эффективной, что использовалась во все времена практически всеми известными цивилизациями. Она используется и до сих пор.

В древних цивилизациях: египетской, шумерской, китайской, бенгальской (то есть в 4 000 – 3 000 лет до н. э.) для подъема воды и подачи ее на поля уже использовались водоподъемные колеса (рис.).

а б

а – с черпаками; б – с лопатками

1 – колесо; 2 – черпак; 3 – лопасти; 4 – водоотводящий лоток

Они устраивались с черпаками или лопатками (лопастями) по ободу. У колеса с черпаками (рис. а) вода поднималась до верхней точки колеса, изливалась из черпаков в приемный резервуар и поступала затем в оросительный канал. У колеса с лопатками (рис. б) вода поднималась по желобу вверх на необходимую высоту и далее изливалась в канал. Водоподъемные колеса приводились во вращение рабами, верблюдами или волами. Рабы, находясь на колесе, шагали по специальным ступенькам и создавали вращательный момент.

Читайте также:  Sven sps 820 не работает одна колонка

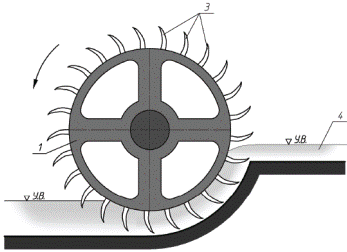

Водоподъемное колесо с лопастями:

1 – привод, 2 – колесо, 3 – лопасти, 4 – приемное устройство

Водоподъемное колесо с черпаками:

1 – лоток, 2 – черпак, 3 – колесо

Водоподъемное колесо в древнем Китае

Водоподъемныеколесав Сирии в городе Хама. 1960-е годы

Старые водоподъемные колеса в Сирии в городе Хама

На последнем рисунке приведена схема водоподъемного колеса и система водоснабжения (I век до н. э.): колесо диаметром около трех метров погружено в водоем. По перекладинам, установленным по ободу колеса, шел человек, как бы взбираясь по лестнице. Но получалось так, что он находился на месте, а колесо вращалось с помощью его ног. К ободу колеса были прикреплены ковши. При погружении ковша в водоем он наполнялся водой, а когда он поднимался наверх, вода выливалась в резервуар и далее текла по трубам к бассейну и фонтану.

До сих пор в Сирии сохранились в работоспособном состоянии 22 водяных колеса возрастом около 3000 лет. Это огромные деревянные колеса диаметром до 21 м и весом до 20 тонн. Они приводятся в движение течением воды в реке или канале и забирают воду с помощью деревянных желобов, прикрепленных под углом к окружности колеса. Когда желоб проходит через высшую точку колеса, вода выливается в водоотводный желоб. Похожие колеса, только из бамбуковых трубок, использовались в Китае.

а – с черпаками; б – с дисками

1 – ведомый вал; 2 – цепь с черпаками (с дисками); 3 – ведущий вал; 4 – лоток для отвода воды; 5 – труба

Нории – водоподъемные устройства в виде бесконечной вертикальной цепи с черпаками или дисками (рис.). Принцип подъема и излива воды здесь тот же, что и у водоподъемных колес. Разница лишь в том, что вместо жесткого обода колеса используется гибкая цепь. В нории с дисками на цепь вместо черпаков надеты диски, часть пути которых при вращении цепи проходит через трубу, поднимая воду к отводящему лотку.

Нория для подъема жидкости

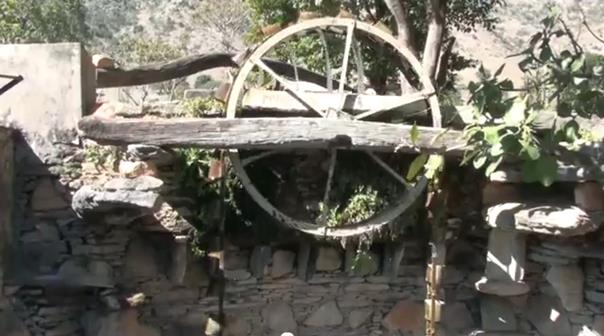

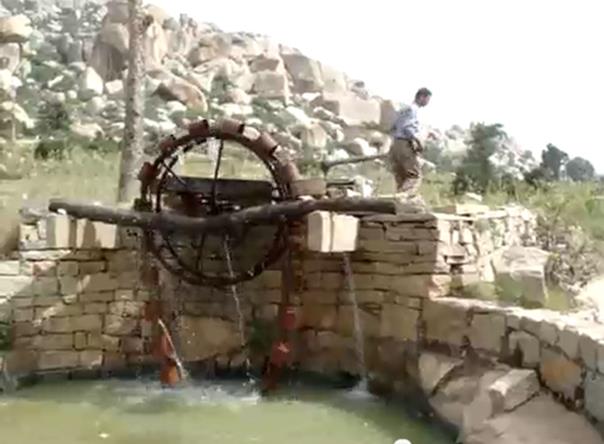

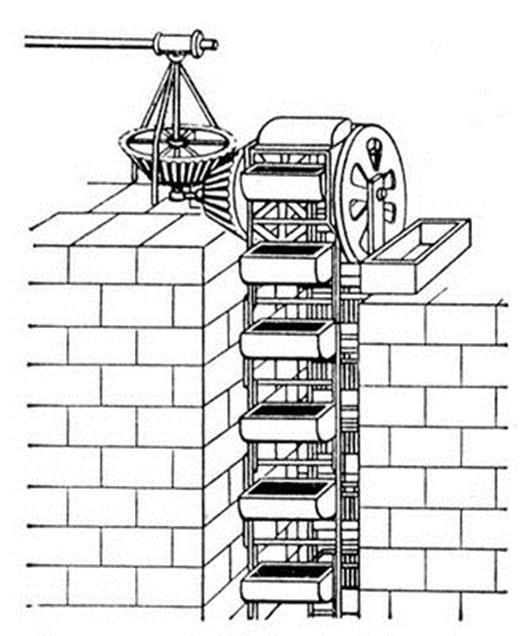

Одна из разновидностей нории называлась «чигирем». Чигирь – это, как правило, огромное и тяжелое колесо-барабан, соединенное с горизонтальным валом, который вращался либо людьми, либо животными. Длина горизонтального вала доходила до 8 м. На барабане между его ободами располагались один или два каната – «бесконечная цепь», к которой крепились черпаки. Вода из опрокидывающихся черпаков поступала в отводной лоток и затем – к потребителям. Диаметры барабанов доходили до 6 м.

Читайте также:  Датчик уровня масла ваз 2110 8 клапанов

Другое название чигиря – персидское колесо.

По-видимому, название пришло в русский язык из Средней Азии (Хорезма), где такое водоподъемное колесо называлось «чикир». Довольно давно такое устройство появилось на юге России – в Астрахани, в Крыму. Слово вошло в язык казаков: «чигирать воду», «чигирная поливка».

Лошадь или волы вертят стоячий вал, с помощью шестерней вращение передается колесу-барабану над колодцем; через колесо перекинута круглая цепь с ковшами; они черпают и выливают воду опрокидкою через колесо в корыто или желоб, откуда она растекается скатными канавками по бахче; главное искусство – расположить канавки.

Чигири использовались на юге Европейской части России до конца XIX века. В странах Центральной Азии и Персидского залива (Афганистан, Иран, Ирак) используются до сих пор.

Для подъема воды на небольшую высоту использовались архимедов винт, вороты, четочные подъемники, противовесные системы в виде «журавля». Архимедов винт представлял собой вал с навитой на него винтовой поверхностью, установленный в наклонной трубе, нижний конец которой погружен в воду. При вращении оси вода поднимается вверх, так как она стремится сохранить самое низкое место между поверхностью винта и поверхностью цилиндра.

Архимедов винт с ручным приводом:

1 – винтовая лестница; 2 – труба; 3 – рукоятка вращения; 4 – отводящий лоток;

5 – регулирующее устройство

Архимедов винт, приводимый в движение ветряком:

1 двигатель, 2 винт, 3 кожух

Для подъема воды использовались и вороты, приводившиеся в движение также действием воды (рис).

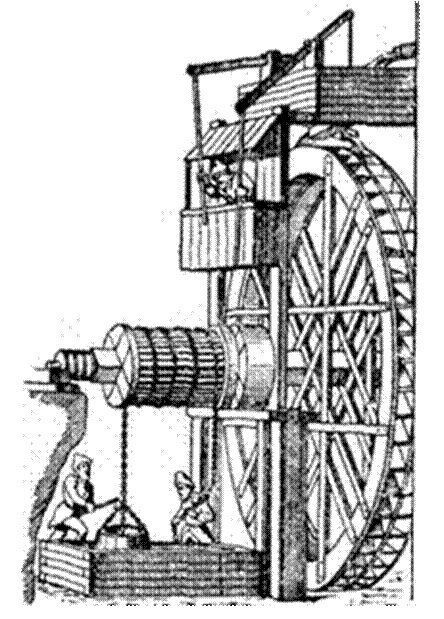

Водоподъемная машина с реверсивным водяным колесом

Четочный водоподъемник состоит из трубы с широким раструбом в нижней части, поставленной в колодец. Через ворот в трубу запускался запассованный на ворот канат с большим количеством грузиков размером, равным внутреннему диаметру трубы. При вращении ворота грузики-поршни входили в трубу и поднимали воду. Из верхнего обреза трубы вода изливалась в емкости для дальнейшего использования.

1 – отводящий лоток; 2 – труба; 3 – колодец;

4 – канат с грузиками-поршнями; 5 – ворот

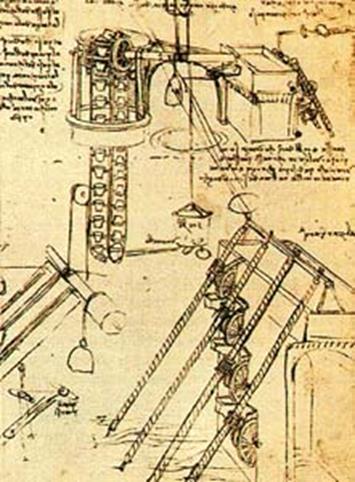

Множество вариантов устройств для подъема воды придумал и изобразил в своих записках Леонардо да Винчи: архимедовы винты, водяные колеса.

Еще один метод подъема воды, предложенный Леонардо, заключался в применении водяного колеса с чашами, которые зачерпывали воду из нижней емкости и выливали ее в верхнюю.

Дата добавления: 2015-07-24 ; просмотров: 3716 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Решение проблемы воды зависит от того, насколько высоко приходится ее поднимать, а на такой реке, как Нил, условия меняются из года в год в зависимости от величины разлива. Древние египтяне изобрели два приспособления для подъема воды. Во время половодья, когда река выходит из берегов, ничего не нужно делать — река сама выполняет всю работу, увлажняя почву и нанося толстые слои ила, заново обогащающего бедную почву. Но как только уровень падает, воду надо поднимать, и тут самое простое приспособление — ведро на веревке — непригодно, им можно достать лишь немного воды для питья. Главным изобретением был шадуф, действующий по принципу рычага: на одном конце тяжелый ком затвердевшей глины, служащий противовесом для другого конца, где находится большая емкость для воды. В условиях пустыни крайне важно беречь энергию, с помощью шадуфа человек может, применяя минимальные усилия, непрерывно поднимать воду — полное воды ведро при подъеме опрокидывается в канал или водосборный резервуар.

Читайте также:  Внедорожный прицеп кемпер своими руками

Прежде чем уровень воды спустится слишком низко (пока речь еще идет о подъеме воды на фут или два) , может быть применен архимедов винт, или тамбур. Это спираль в футляре с рукояткой на одном конце. Нижний конец погружается в воду реки, а еще чаще в отводный канал, — и поворотами рукоятки обеспечивается непрерывный доступ воды. Как шадуф, так и тамбур повсеместно применяются и сейчас.

Тамбур (архимедов винт) — приспособление для подъема воды из канала в бассейн (справа — схема тамбура)

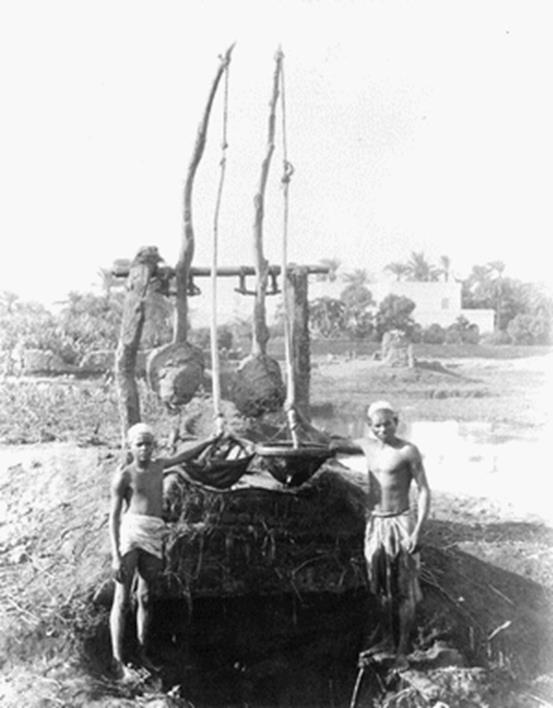

Когда уровень воды падает и ее нельзя достать ша-дуфом, применяются еще два метода подъема воды. Один заключается просто в том, что устанавливаются последовательно несколько шадуфов — каждый из них поднимает воду и переливает ее в расположенный повыше резервуар, из которого ее черпает следующий шадуф и так далее, пока вода не попадет в верхний резервуар или в оросительный канал. Это требует совместного труда многих людей, каждого со своим шадуфом, но не всегда есть достаточно рабочей силы и оборудования.

Второй метод сводится к строительству запруд, особенно в летнее время, когда уровень воды наиболее низок, и тогда запруда поднимает уровень настолько, что воду можно брать для орошения. Для этого требуется более примитивная техника, чем при строительстве крупной плотины, которая преграждает поток воды и требует сооружения водохранилища. Запруда просто тормозит течение, пока уровень воды не поднимется до нормальной высоты между берегами реки. Этот метод широко применяется по всей Северной Африке. Он также требует коллективных усилий, ибо необходима более высокая организация труда, но таким путем воду может получать население сравнительно большого района.

Вдоль всего Нила, если в этом есть потребность, могут быть вырыты колодцы, их можно вырыть и в пустыне, там, где водоносный горизонт лежит близко к поверхности. Для подъема воды, если она находится не очень глубоко, можно применять шадуф, но уже давно изобретено усовершенствованное приспособление, так называемое персидское колесо, или сакья.

Сакья, или персидское колесо, не требует больших усилий и обеспечивает постоянный поток воды, поднимая ее уровень на 4—5 футов.
