Двухгусеничный мотобуксировщик своими руками

Мотобуксировщик или мотособака – нужная вещь для охотника. Этот вид транспорта можно приобрести в специализированном магазине, но цены на подобную технику высокие. Выход есть: собрать изделие можно самому, тогда затраты будут небольшими. Чтобы мотособака своими руками была сделана качественно, служила долго, нужна подробная схема и чертежи, ряд инструментов и деталей.

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

Почему стоит изготовить мотособаку – причины

И покупная техника, и самоделка отличаются неприхотливостью, компактностью, не требуют много места для перевозки, хранения. Но некоторые охотники предпочитают делать мотособаки самостоятельно, из подручных средств. Основная причина – экономичность: самодельный вариант обойдется на порядок дешевле. Не более стоимости самого простого буксировщика из Китая можно соорудить также надежный, прочный буксировщик-толкач.

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

При переднем расположении мотора мотособаки, которое практически всегда планируется в самодельных моделях, работа машины будет намного эффективнее. Вот очевидные плюсы:

  • экономия топлива и общее удешевление конструкции;
  • более высокая скорость движения;
  • возможность сделать дополнительные отсеки для снастей.

к содержанию ↑

Основные элементы мотособаки

Самая важная деталь техники – двигатель. Обычно для создания мотособак применяется одноцилиндровый карбюраторный бензиновый мотор. Не менее важной частью является резинометаллическая гусеница – движитель с подвеской. С помощью гусеницы можно ездить по снегу, льду, мягкому грунту в теплое время. Стоит подробнее рассмотреть все составляющие мотособаки.

Двигатель машины

Чаще всего для мотособак используются двигатели марок «Хонда», «Ямаха» (дорогие) или китайских брендов (MTR, «Лифан» и другие бюджетные). Эти силовые агрегаты сильно различаются по цене, хотя мощность их обычно равнозначна. Отлично себя зарекомендовали двигатели «Лифан» с центробежным (сухим) сцеплением. Некоторые применяют для создания мотособак мотор из мотоблока, снимают двигатель с бензопилы «Урал», пилы «Дружба».

Популярным считается мотор с мопеда Ш-58, рассчитанный на ручное переключение коробки. Также можно применять двигатели для скутеров. Главное, чтобы у изделия были хорошие тяговые характеристики, мощность не менее 6 л. с. Этого достаточно для перевозки на мотособаке одного человека и груза на 30-50 кг. Для поездки двух человек и груза на 150-200 кг лучше выбрать двигатель мощностью более 9 л. с. В качестве элемента тюнинга мотора часто используют натяжитель цепи.

Несущая рама мотособаки

Рама должна иметь отличное качество, ведь в пути она испытывает высокие нагрузки, особенно при движении по бездорожью. Эта конструкция делается полностью своими руками, варится из металлических труб прямоугольного сечения. Обычно хватает толщины трубы 3 миллиметра, более тонкий металл не годится, он быстро деформируется.

Как сделать раму своими руками, можно посмотреть на фото, видео. Берут две трубы сечением 20*20 мм, дополняют еще двумя размерами 20*40 мм, формируют каркас. Вваривают в него два уголка по 40 мм, сверху приваривают защитный каркас для двигателя, который не даст ему повредиться при опрокидывании техники. К раме также желательно присоединить заклепками лист оцинковки для закрытия гусеницы.

Читайте также:  Автобус переделанный в дом на колесах

Подвеска мотособаки

Подвеска служит важным показателем работы ходовой части. По конструкции она может быть катковой, склизовой. Катковая хуже показывает себя на снегу, зато идеальна для движения в теплое время года. Подвеска на склизах не позволяет забиваться гусеницам, но применяется только зимой: ей нужен снег, который охлаждает систему (лыжный модуль).

Для домашнего изготовления мотособаки и поездок в любой сезон года стоит выбирать современную катковую подвеску, но не с жестким, а с пружинным опиранием катков. Такая мотособака будет более мягко перемещаться на замерзшей дороге. При движении придется избегать слишком рыхлого снега.

Трансмиссия мотособаки

Трансмиссия отвечает за передачу вращения вала на основную звездочку гусеницы. Коробка может быть вариаторной, механической, автоматической редукторной, некоторые имеют реверс (возможность заднего хода). Преимущество автоматической трансмиссии – большое тяговое усилие, минус – быстрый износ ряда деталей, необходимость регулярного техобслуживания.

В качестве механической можно применять коробку от ВАЗ, иного старого автомобиля. Ее плюс – простота обслуживания, отсутствие необходимости в частом ремонте, но использование такой трансмиссии менее комфортно. Вариатор обеспечивает плавную передачу усилия от двигателя на гусеницу, что помогает снизить скорость износа деталей, сэкономить на бензине. Минус – слабый приводной ремень, который приходится регулярно менять.

Гусеница мотособаки

Такие устройства могут быть снегоходными и специализированными, созданными именно для мотособак. Они различаются шириной, высотой, длиной. В продаже есть сменные гусеницы от снегоходов, которые можно применять в изготовлении мотобуксировщиков. Популярны гусеницы от «Бурана», но высокой проходимостью они не отличаются, эксплуатировать мотособаки придется только на замерзшем водоеме, хорошо накатанной дороге.

Приобретать следует не слишком узкие гусеницы. Оптимальным считается изделие на 50 см, поскольку оно делает мотособаку устойчивой, проходимой, маневренной. Есть в продаже и «агрессивные» гусеницы повышенной проходимости, их ширина – от 55 см, выполнен особый рисунок протектора. У изделий повышена высота грунтозацепов – она равна 32 мм (стандартная составляет 21 мм). Можно также сделать гусеницы самостоятельно из транспортерной ленты. Траки выполняют из березовых планок, иных материалов.

Электрооборудование и системы управления машины

Для управления мотособаки используют руль, имеющий связь с КПП, ручкой сцепления, газом, которые следует взять с любой подходящей старой техники. Обычно в базовых комплектациях буксировщиков оборудован ручной пуск, но по желанию его могут поменять на электростартер, добавить катушку освещения. Все это легко сооружается самостоятельно, но затраты на изготовление мотособаки повысятся.

Без электростартера вполне можно обойтись, к тому же ручной пуск считается более надежным в плане поломки. Зато без освещения ночью на мотособаке точно придется плохо, эту систему нужно предусмотреть обязательно. Машину надо снабдить катушкой на 7 ампер, чтобы проблем с подпиткой фар не возникало.

Мотособака собственного изготовления: технология

Перед началом работы нужно подготовить все необходимые инструменты и оборудование для мотособаки. Подробно ознакомиться с ходом работы можно при просмотре тематического видео.

Подготовка к работе

Чтобы проблем с использованием мотособаки не возникло, важно сразу определиться с ее основными техническими параметрами:

  • грузоподъемностью;
  • мощностью двигателя;
  • типом трансмиссии;
  • системой запуска двигателя – ручной или электрической.

Также следует подумать над дополнительными приспособлениями мотособаки – лебедкой, освещением, защитными элементами, сиденьями. Затем составляется точный чертеж, на котором будут отражены все нюансы. Далее можно заказать комплект деталей для мотособаки или подобрать их самостоятельно из имеющихся в наличии от иной техники.

Необходимые инструменты

При работе не обойтись без сварочного инвертора, дрели и болгарки, набора гаечных ключей. Также для монтажа мотособаки потребуются отвертки, напильник, прочие мелкие инструменты. У мастера должен быть доступ к токарному, фрезерному станкам.

Сборка мотособаки

Вначале делают раму мотособаки, которая поможет закрепить двигатель, коробку, ходовку. Для этого подобранные трубы (также подойдет балка или швеллер) сваривают в прямоугольную рамку. Затем приваривают крепления для всех важных узлов мотособаки. После можно установить двигатель.

Ходовая часть должна быть основана на опорных подшипниках. На токарном станке вытачивают соответствующие втулки с толщиной стенок 5 мм. Применяя втулки, по углам рамы ставят подшипники. После изготавливают переднюю, заднюю оси, которые сформируют валы вместе со втулками и подшипниками. Задний вал мотособаки делают ведущим, надевая на него приводную звездочку и надежно приваривая ее. Цепью ее надо присоединить к коробке передач.

Гусеницы мотособаки делают самостоятельно из транспортерной ленты более 30 см шириной либо берут готовые, но последние придется разрезать и расширять вставками. Траки создают из древесины, пластиковых труб или снимают со старого снегохода. На коробку, мотор ставят шкивы, соединяющиеся ременной передачей. К рулю крепят элементы управления мотособакой – рукоять сцепления на левой стороне, ручку газа – на правой. Руль закрепляют на раме двумя трубами путем сваривания с вилкой. Последняя располагается на задней оси и закрепляется приваренными стальными шайбами.

Читайте также:  Где нарезать внутреннюю резьбу в москве

По окончании работы монтируются дополнительные приспособления мотособаки, навешивается нужное оборудование. Конструкция дополняется местом для сидения, отсеком для грузов и т. д. Готовое изделие не уступит по качеству магазинной технике, зато будет сделано надежно и может быть отремонтировано в случае поломки самим мастером.

сделали с другом сабачку

Смотрите также

Комментарии 106

Здравствуйте. Хочу сделать похожее только вот не пойму куда ставить двигатель сзади или спереди? В чем суть?

а можеш подробнее расписать конструкцию и размеры

в гараж поеду посмотрю что из чертёжиков осталось если не выкинул, а что именно интересует

Молодцы, зачетный аппарат, у меня подобный имеется, только 13 лс и передний привод. Сейчас лыжный модуль к нему сконструировал, в моем блоге есть процесс изготовления и на Motodoge тоже.

Тема ! пох что покупное ) самому всего не сделать.

эх если бы сами собрали. а тут все покупное-гуся, катки, вариатор. не интересно…

Как удаляется снег из гусеницы?

с боков вылетает

Сначала подумал, оглобли! А это руль!
Хороша собачка! Сколько лошадинных сил?

Cколько лошадок пихло?Где брали?

ну ты зверь ))) 75 плюсов. офигенно )))

эээмммм…)
а что это и для чего? можешь разжевать непонятливому?)

на зимней рыбалке удобно ездить по озеру.)

И сколько затратил?

Хорошая штука, такую же постройку в прошлом году наблюдал в соседнем гараже.

А в багажник она влезет?Судя по всему не маленькая и одному человеку с ней тяжело будет обращаться!

прицеп летом сварил под неё.в бортовом можешь глянуть, сама заезжает

Понятно, тогда конечно можно любой вес и кучу снастей с собой таскать!

Как заводская!
Молодец!
На торговой ездили, побаивается большого снега, т.к. легкая. У тебя есть выход-сажаешь человека спереди и все ок.

Интересное средство передвижения

Вот это по нашему, по-русски
Надо тоже нечто похожее собрать для покатушек

почти фирменный, но мне кажется жесткость маловата именно крепления гусеницы к раме.

Лучше б снегоход собрал)

снегоход покупать надо

видео выложите пожалуйста

А как он поворачивает?))

тоже заинтересовал этот вопрос)

А как он поворачивает?))

ездок в санях сидит или стоит а мотоСОБАКА как буксир тащит эти сани, управлять поворачивая целиком собаку за хвост то есть за ручку

видел аналогичную конструкцию на днях у нас в городе, неплохо бежит по снегу, но стоя в санках ехать ? а если путь не короткий надобы седалище какое нить ))) зачетная собака )))

круто! теперь хотим видео)

Всё супер! Но где виео?

Склоняю голову, мастер!

У меня тоже в голове идей много= )думаю квадрик или картинг на лето собрать, а на зиму тоже типо снегохода что-нибудь=) отличное решение=)

Хороший Мухтар!))) Быстрый?

по навигатору надо засечь, а так келометров 30 бежит

Гыыы, классное название!
ЗА умелые руки +100

знакомая конструкция, друг делал несколько таких, но потом делал к ним съемный лыжный модуль. После нормальной посадки поняли, что лучше правильный снегоход делать, на собаки в лесу целый день покатаешься, руки отваливаются потом, зато дрифтует только в путь…

Видео как оно ездит было бы не плохо.

че за собака. Все говорят, а че это такое-то?

По фото вроде все понятно.

Надо в прицеп стульчак примостырить для лучшей управляемости.)))

Ну это тогда мотосортир получится =)))

Я хотел написать стульчик, а из-за не внимательности написал стульчак.)))

Получилось не хуже =)))

Отличная работа! Радует что рук прямых в стране все больше и больше.

Чисто из интереса, какая у нее примерная скорость?

У фирмовых до 30км/ч по насту.

хм, не плохо, думал вообще черепашка будет. Я слышал есть и плавающие? или пиз***ш?

В паре сотен км от меня, в Череповце, делают целую кучу разных моделей — только летающих нет =)) Хотя врать не буду — сам с плавающими не сталкивался. Заднемоторные. переднемоторные, двухгусеничные(две гусеницы параллельно, чтобы большие туши, типа лосиных, вывозить) — это да, а вот с плавающими не доводилось…

прикольная штука) в принципе для меня она бесполезная) но не отказался бы от такой) так, чисто зимой по снегу покататься)

Шайтан! Кайфовый таньчик получился! Жаль, что живем далеко друг от друга, а то я бы напросился покататься!
;)

только не проще ли было сделать водилу в собаке а груз в прицепе ?

Это уже не собака. а снегоход.

Я вот все думаю, так ли нужен тут вариатор? У двигателя диапазон оборотов довольно маленький, обычного редуктора со сцеплением не хватит?

Читайте также:  Академия водительского мастерства красноярск

Всем привет! В этой статье я расскажу об основных этапах постройки самодельного мотобуксировщика на стандартной бурановской гусенице, шириной 380 мм, с двигателем Lifan, мощностью 8 л.с. Итак, сразу к делу:

Видео по сборке:

В первую очередь нужно сварить основу рамы, представляющую собой простой прямоугольник, из профильных труб 20×40 мм.

Далее готовим и привариваем стойки крепления руля из такого же профиля, но с большей толщиной стенки, в нашем случае 2 мм.

Следующим этапом приступаем к изготовлению руля из профиля 20×20 мм и круглой трубы, диаметром около 22 мм. Место крепления руля к раме дополнительно усиливаем, приварив шайбы, т.к. этот узел испытывает достаточно высокие нагрузки.

После этого приступает к изготовлению креплений ведущего вала из железного листа, толщиной 3 мм.

Теперь возвращаемся к основе рамы. Для крепления двигателя и общей жесткости необходимо дополнить ее поперечными отрезками из такого же профиля.

Далее привариваем крепления ведущего вала вплотную к передней части рамы.

После приступаем к изготовлению защитного каркаса двигателя. В нашем случае для этого использовался самодельный трубогиб, но можно обойтись и без него, просто сварив трубы в конструкцию нужной формы.

Далее делаем крепление двигателя из уголка 40×4 мм. Нарезаем 8 отрезков одинаковой длины и ввариваем их в переднюю часть рамы.

Следующим этапом готовим крепления тележек подвески мотобуксировщика, представляющие собой нарезанные из стальной полосы 40×4 мм отрезки с просверленными отверстиями. И сразу привариваем их.

Теперь, когда рама почти готова, привариваем подготовленный ранее защитный каркас двигателя и отрезки, связывающие этот каркас со стойками крепления руля.

Рама готова, зачищаем сварные швы и острые края, и готовим конструкцию к покраске.

После полного высыхания краски крепим с помощью заклепок предварительно вырезанный оцинкованный лист, после чего вырезаем отверстия под болты крепления двигателя.

Конструкция готова, можно приступать к окончательной сборке. Сначала устанавливаем гусеницу с ведущим и ведомым валами. Потом 3 катковые тележки подвески, брызговик, ведомую звезду и, наконец, двигатель с ведущей звездой и цепью.

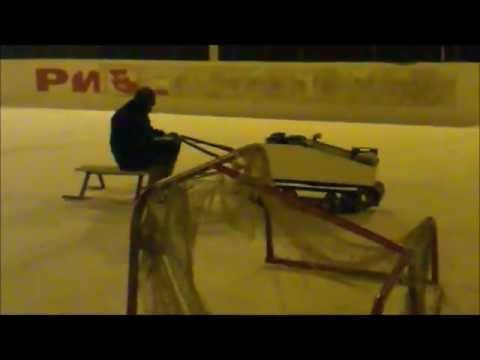

Переходим к предварительным испытаниям. Понятно, что без снега полноценно испытать конструкцию не получится, но особой надобности в этом не вижу. Сейчас объясню, почему.

В общих чертах эта конструкция повторяет наш предыдущий мотобуксировщик, созданный в конце прошлой осени и прекрасно зарекомендовавший себя за несколько месяцев эксплуатации. Все его недочеты и слабые места были устранены в новой конструкции, которая к тому же сама по себе довольно примитивна и ломаться там особо нечему.

Назначение, двигатель и другие замечания

Мотособака изначально создавалась для продажи либо знакомым, либо любому желающему. Т.к. никто из знакомых пока не созрел, буксировщик выставлен на продажу. Цена будет указана в конце статьи.

Основной идеей при постройке мотобуксировщика было создание максимально прочной, надежной и универсальной конструкции при минимальных расходах. Именно поэтому мы не особо заморачивались с покраской, прицепным устройством и отказались от кожуха, защищающего двигатель от холода. Но при этом мы не стали экономить на толщине металла и качестве комплектующих.

На буксировщике установлены 380-мм бурановская гусеница на 57 шагов общей длиной 2878 мм, также бурановские валы и 3 симметричные тележки. Двигатель Lifan 170F-TR, мощностью 8 л.с. с автоматическим редуктором. Самый мощный из небольших и легких двигателей Lifan. На 9 л.с. гораздо тяжелее.

Опыта эксплуатации именно этого двигателя у меня нет, но первые впечатления только положительные, особенно по сравнению с моим Forza FZ-6,5:

  • Бензобак на резиновых шайбах, гасящих вибрацию, с нормальной крышкой на резьбе и цепочке;
  • Глушитель из более толстого металла, как и кожух охлаждения цилиндра;
  • Кнопка подкачки топлива;
  • Отверстие забора воздуха с металлической сеткой.

Что касается этапов сборки, то в нашем случае они корректировались в зависимости от наличия или отсутствия нужных комплектующих и расчета нужных размеров. При наличии всего необходимого последовательность может быть другой, например крепление двигателя можно приварить на одном из самых ранних этапов.

Касаемо размеров рамы:

Цена мотобуксировщика

Стоимость мотособаки — 39 500 рублей с 2-мя тележками (без средней) или 41 000 рублей с 3-мя тележками. При этом ее себестоимость составила около 33 000 рублей. Напомню, что постройка нашего предыдущего буксировщика, который на деревянных склизах, обошлась нам в 25 000 рублей.

Более высокая себестоимость новой мотособаки обусловлена использованием катковой подвески; более мощного, надежного и, соответственно, дорогого двигателя, т.е. Lifan вместо Forza и, конечно же, общим повышением цен на все комплектующие.
