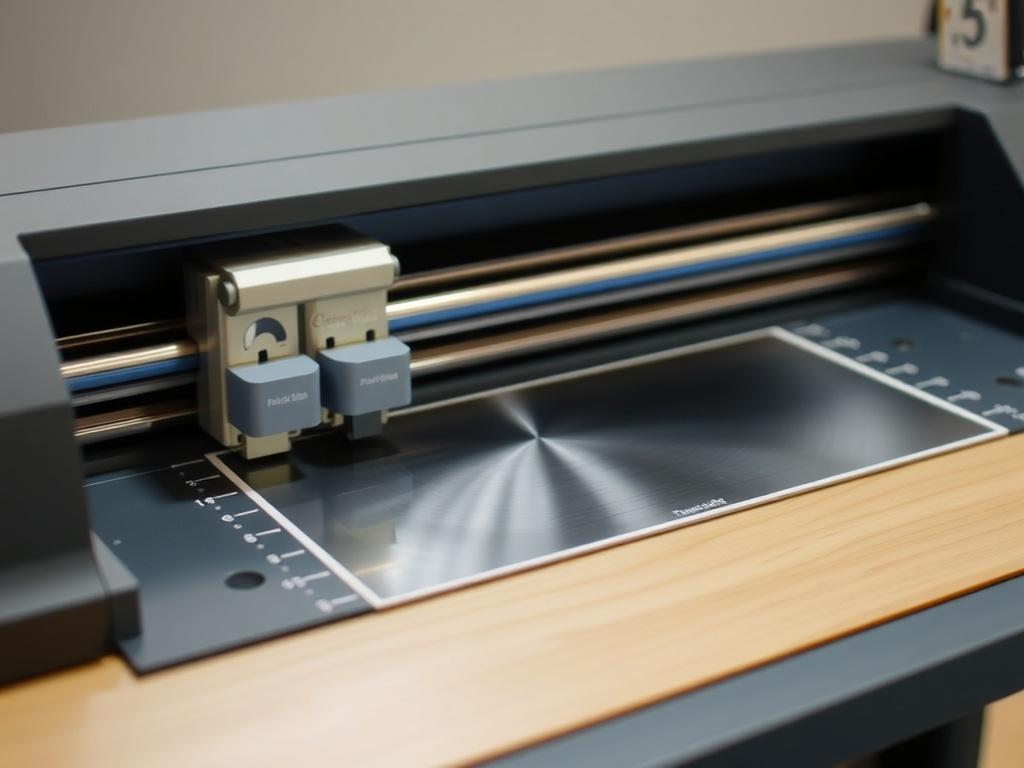

Нож для плоттера: маленькая деталь, которая решает качество реза

Нож для плоттера по сути незаметен, но без него ничего бы не резалось ровно и аккуратно. Это не просто кусочек металла — это инструмент, который определяет, получится ли аккуратный силуэт из пленки, четкий логотип на стикере или ровный кант на текстиле. В этой статье я объясню, какие бывают ножи, чем они отличаются, как выбрать подходящий и что делать, чтобы лезвие служило дольше и не подводило в самый ответственный момент.

Я намеренно не буду грузить вас сухими определениями и техническим жаргоном. Вместо этого расскажу понятным языком, как соотнести тип ножа и материал, какие настройки плоттера влияют на рез и как правильно менять лезвие, чтобы не испортить материал и не потратить время зря.

Что такое нож для плоттера и как он работает

Нож для плоттера — это сменная деталь, закрепляемая в держателе машины. При работе лезвие вращается в гнезде-держателе, а сам режущий элемент опирается на точку и перемещается по контуру. Рез получается благодаря сочетанию угла лезвия, длины скошенной части и силы прижима, которую задаёт плоттер.

Проще говоря, нож взаимодействует с материалом в трех параметрах: острота, угол и глубина. Острота определяет, как легко входит лезвие в поверхность; угол — насколько острым получается заход в край; глубина (или вылет лезвия) отвечает за то, на какую толщину материала рассчитан рез. Если один из параметров не подходит, получится либо недорез, либо порез основания или деформация материала.

Типы ножей и когда их использовать

Коротко о том, что бывает на рынке, и чем это отличается друг от друга. Разные ножи заточены под разные задачи — от тонкой виниловой пленки до вспененных и самоклеящихся материалов большой толщины.

По форме и углу заточки

Угол лезвия — один из ключевых параметров. Его выбирают исходя из плотности и типа материала. Виды углов чаще всего встречаются такие: 30°, 45°, 60° и 90°. Малый угол — более острый и подходит для тонкой, детализированной резки. Больший угол более «тупой», но устойчивее при работе с плотными и грубыми материалами.

По материалу лезвия

Лезвия делают из стали, быстрорежущей стали и твердосплавных материалов, например карбида. Твердосплавные держатся дольше, медленнее тупятся и подходят для частой, интенсивной работы. Стальные лезвия дешевле, но быстрее теряют остроту. На выбор влияет бюджет и плотность производства.

Специальные типы

Существуют также роторные ножи для мягких тканей и материалов с текстурой, а также автоножи и картриджные системы, где сменный модуль уже содержит лезвие. Эти решения упрощают замену и минимизируют погрешности при установке.

Как подобрать нож для конкретной задачи

Выбор начинается с материала, который вы режете. У каждого типа свой набор рекомендаций: винил, пленки с печатью, самоклеящиеся материалы, голографика, плотный картон или вспененные пленки требуют разных подходов. Ниже — практические указания, которые помогут быстро сориентироваться.

Кроме угла важна высота (вылет) лезвия из держателя. Некоторые плоттеры используют измерение в долях миллиметра, другие — целые значения. В документации к устройству обычно указаны рекомендуемые параметры для разных ножей и материалов. Если инструкция отсутствует, лучше начинать с минимального вылета и постепенно увеличивать до полного реза без пореза подложки.

Настройки плоттера: скорость, давление и компенсация

После выбора ножа нужно настроить машину. Три параметра, которые влияют больше всего — скорость, сила прижима и параметр компенсации лезвия (offset). Правильная комбинация этих параметров делает рез чистым и экономит лезвия.

• Скорость — при тонких и детальных работах снизьте скорость, чтобы нож не выпрыгивал из линий и не делал сколов.
• Сила — для тонких пленок достаточно малой силы; для толстых материалов увеличьте давление. Но чрезмерная сила приводит к порезу подложки и быстрому износу лезвия.
• Компенсация лезвия — это поправка, учитывающая смещение режущей точки от центра держателя. Для разных лезвий и их толщины компенсируйте в меню плоттера, если рисунок выходит со смещением.

Уход за ножом и продление срока службы

Долговечность лезвия определяется не только материалом, но и тем, как за ним ухаживают. Несложные правила позволят резать аккуратно и реже менять лезвия.

1. Держите лезвия в сухом, чистом месте. Грязь и влага ускоряют коррозию.
2. Используйте подходящую подложку и очищайте стол от остатков материала — застрявшие частицы царапают лезвие.
3. Не приносите руками кромку лезвия — это не только опасно, но и сокращает срок службы из-за жиров и частиц на пальцах.
4. Проверяйте рез регулярными тест-проходами, особенно при смене материала или ножа.
5. Заточка редко экономична — большинство мастерских меняют лезвия на свежие, особенно для точных работ.

Как безопасно менять лезвие: пошагово

Процедура замены несложна, но требует аккуратности. Ниже — стандартный порядок действий, который подходит для большинства держателей.

1. Отключите плоттер или поставьте его в режим ожидания, чтобы исключить случайный запуск.
2. Ослабьте фиксатор держателя и аккуратно выньте картридж или держатель лезвия.
3. Держите держатель за корпус, а лезвие — за торец с инструментом типа плоскогубцев с покрытием; извлеките старое лезвие.
4. Вставьте новое лезвие до ограничителя; проверьте, что вылет соответствует рекомендациям для вашего материала.
5. Соберите держатель и запустите тест на небольшом фрагменте материала, чтобы проверить настройки.

Проблемы в работе ножа и их решения

Несколько типичных симптомов и быстрые способы их исправить.

• Неровный или прерывистый рез — снизьте скорость и увеличьте давление, проверьте остроту лезвия.
• Рез не доходит до конца — увеличьте вылет лезвия или добавьте одну-две единицы давления.
• Материал рвется при подъеме — уменьшите давление и попробуйте увеличить скорость немного.
• Следы от ножа на подложке — уменьшите глубину вылета и по возможности используйте защитный коврик.
• Сильный износ лезвия после нескольких проходов — проверьте, не режете ли вы абразивный материал или не застряли ли частицы под лезвием.

Таблица сравнения основных типов лезвий

Практические советы для ежедневной работы

Несколько простых привычек, которые значительно улучшат качество реза и сэкономят деньги на замене лезвий.

• Всегда делайте тестовый рез при смене материала или ножа.
• Ведите небольшую карточку настроек для каждого типа материала — это экономит время и уменьшает количество ошибок.
• Храните запас лезвий и держателей под рукой, чтобы не тратить время на поиск в критический момент.
• Не экономьте на подложке — хороший коврик продлевает жизнь лезвию и улучшает качество реза.

Заключение

Нож для плоттера — простой по виду, но ответственный элемент в процессах резки. Правильный выбор типа лезвия, настройка скорости и давления, регулярный уход и аккуратная замена — вот те вещи, которые обеспечат ровный рез и долговечность инструмента. Если систематически уделять внимание параметрам и не экономить на основных расходниках, результаты будут стабильными, а работа — предсказуемой. Для тех, кто производит регулярно, инвестиция в качественные твердосплавные ножи и удобную систему хранения быстро окупается за счет меньшего числа брака и меньших простоев.

Пользуйтесь ножами безопасно, храните их правильно и не пренебрегайте тестовыми резами — тогда плоттер будет работать так, как от него ожидают, а ваши изделия будут радовать чистыми краями и аккуратной посадкой на материалах.
