Sonoff rf настройка пульта

Для использования устройства:

Скачайте и установите приложение Ewelink с Appstore или Google Play

Удерживайте кнопку на устройстве в течении 20 секунд

Запустите приложение Ewelink и нажмите значок лупы

Следуйте дальнейшим инструкциям в программе

Часто задаваемые вопросы:

Регистрация учетной записи и вход в учетную запись
Длина пароля должна быть не менее 8 знаков, код авторизации действителен в течении 30 минут

Максимальное количество устройств в приложении:
Теоретически поддерживается неограниченное количество устройств – в рамках лаборатории производителя было оттестировано одновременное добавление 200 устройств

Максимальное количество пользователей для одного устройства
Теоретически поддерживается неограниченное количество пользователей – но в рамках лаборатории производителя тестировалось одновременное количество 50 пользователей для одного устройства

Работа по расписанию на устройстве при отсутствии подключения к сети
При установке расписания на устройстве, расписание сохраняется на внутреннюю память устройства – в связи с этим при отключении сети, устройство продолжает отрабатывать по заданному расписанию

Подключение к Z-Wave, Zigbee и т п
Оборудование работает в сети Wi-Fi с собственным набором приложений и собсвенным облачным сервером, сторонние специализированные протоколы и серверы не поддерживаются.

Настройка пульта управления для модели RF
Для программирования кнопки пульта необходимо нажать кнопку на реле 2 раза и дождаться однократного мигания светодиода, после чего нажать желаемую кнопку на пульте, например кнопку А.
Для добавления второго пульта необходимо выполнить те же самые действия и запрограммировать такую же кнопку.
Следует рассматривать кнопки пульта как каналы управления, причем реле управляется только по одному каналу, таким образом одно и то же реле не может быть привязано к кнопке А первого пульта и к кнопке В второго одновременно. Если добавить кнопку В на любом пульте, кнопка А на обоих пультах перестанет работать.

Сколько пультов поддерживает одно реле?
Одно реле поддерживает до 8 пультов.

Сколько реле поддерживает один пульт?
Один пульт поддерживает до 4 устройств.

Какой тип батареи используется в пульте?
L828 A27 12V

На расстоянии от реле работает пульт?
Максимальная рабочая дистанция – 3,5 м.

Общий доступ

При расшаривании доступа во вторую учетку изменения статуса отображаются синхронно в обоих учетных записях. При закрытии доступа второму пользователю из главной учетной записи, во второй УЗ устройство пропадает.

Обновление прошивки

Обновление прошивки устройства производится прямо из учетной записи в ПО

В каком состоянии находится реле при выкл/вкл питания сети 220В
При выключении питания и включении снова, реле загружается, контакт разомкнут

Какой датчик температуры и влажности используется в реле:
AOSONG AM2301 (влажность 0 – 99,9% с погрешностью 3%, температура -40 – +80 С с погрешностью 0,5 С, цифровой выход (1 WIRE)

Читайте также:  Диспенсеры для туалетной бумаги размеры

Можно ли управлять выключением кнопкой на реле Dual
нельзя, управление возможно только со смартфона

Возможна ли одновременная работа реле TH10 и TH16 по показанию датчика и по расписанию
Нет, при включении автоматической работы по датчику температуры/влажности функции работы по расписанию, таймеру и цикличному таймеру блокируются.

Можно ли установить в реле TH10 и TH16 расписание работы по показанию датчика
Нет, работа производится в постоянном режиме, переключение между режимами авто (по датчику) и ручной (по расписанию) производится в ручном режиме из приложения

Какие порты нужно открыть для работы устройств?

Обучаемые пульты ДУ

Новый купон пользователя по заказам US $4.00

Гарантия возврата денег Возврат за 15 дней

  • Бренд: SONOFF
  • Максимальная скорость: 433 RF RC
  • Состояние сборки: Готовый к использованию
  • Номер модели: SONOFF RM433
  • Масштаб: RF Remote Control
  • Особенности: Слот
  • Каналы управления: 8 Каналов
  • Гироскоп: 433MHz Remote Controller
  • Name: SONOFF RM433
  • Support Battery: 12V 27A
  • Material: PC V0
  • Band: 433MHz
  • Remote Distance: 20-30m
  • Package Size: 90*46*18mm (L*W*H)
  • Function: 433MHz RF Remote Controller
  • Net/Gross Weight: 45g/50g
  • Certification: CE / FCC
  • Compatible SONOFF: RF/Slampher/4CHPRO/TX Series/RF Bridge
  • Alpplication: SONOFF Smart Home

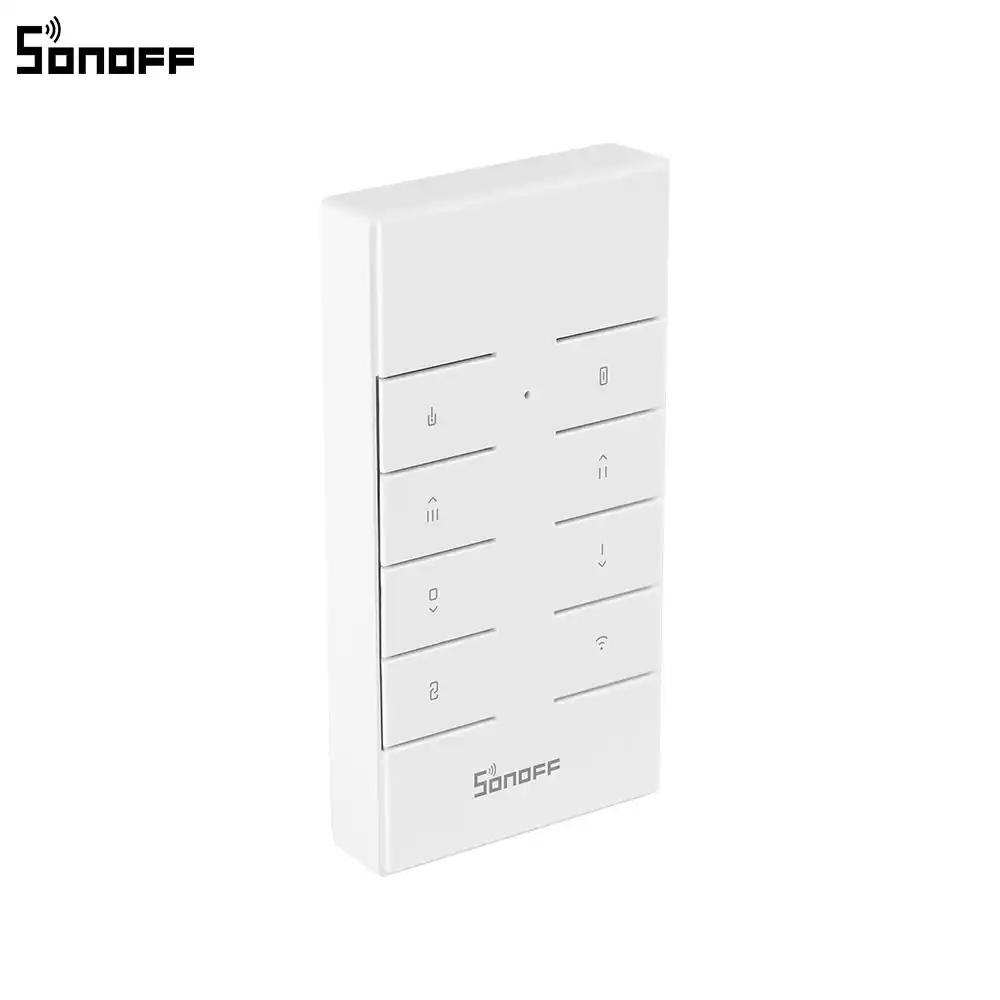

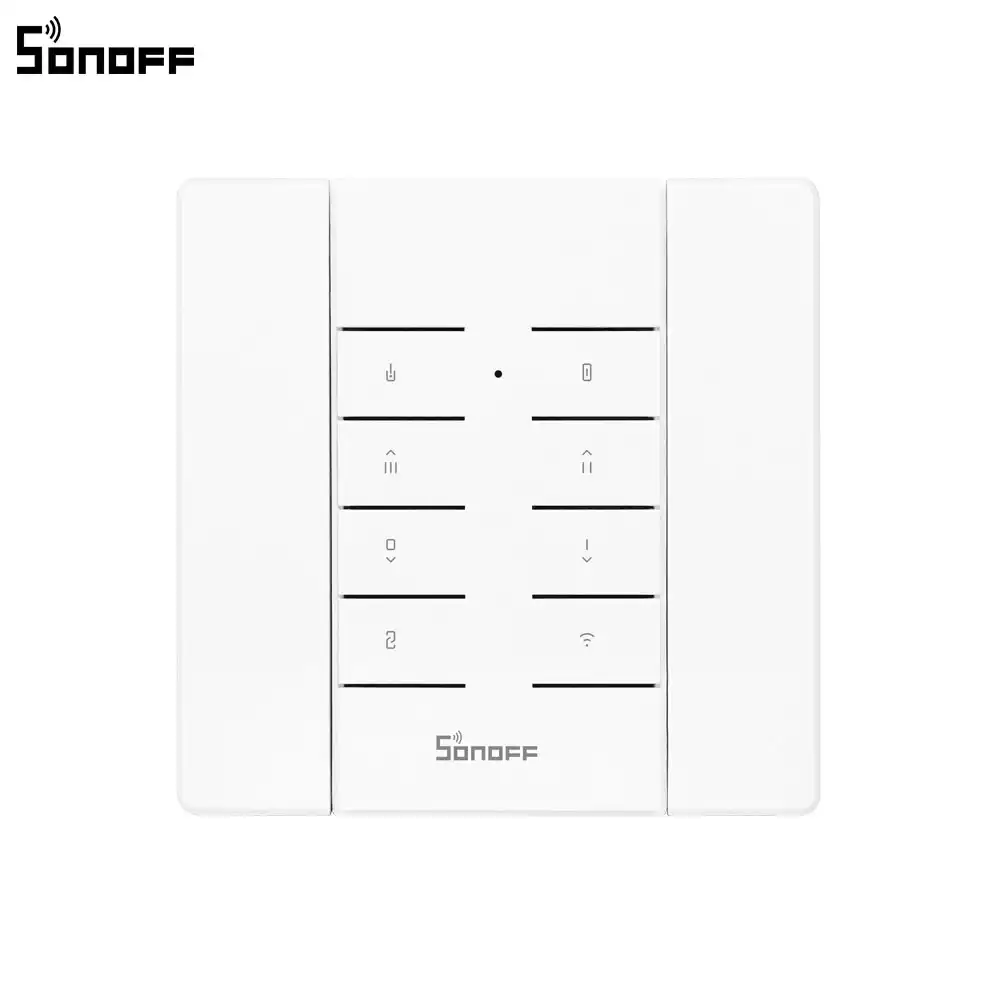

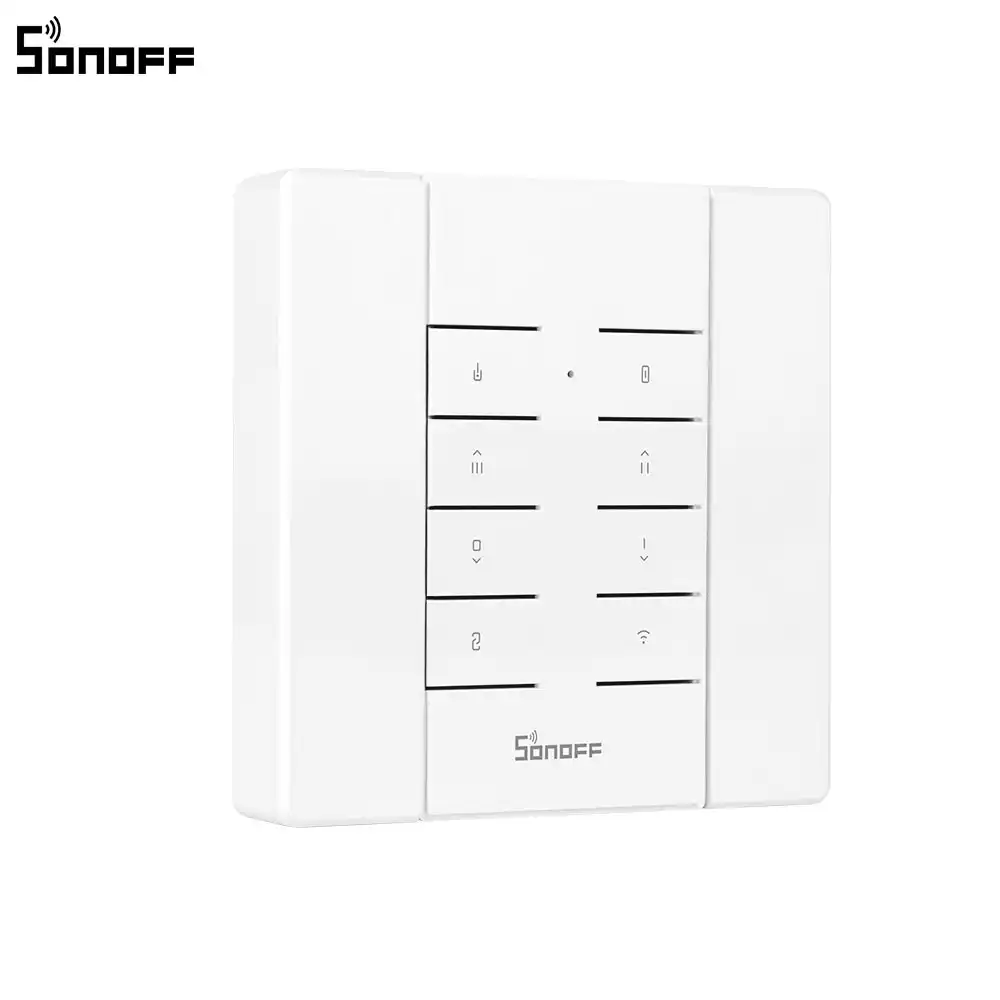

SONOFF RM433 8keys определяемые пользователем 433 МГц RF пульт дистанционного управления

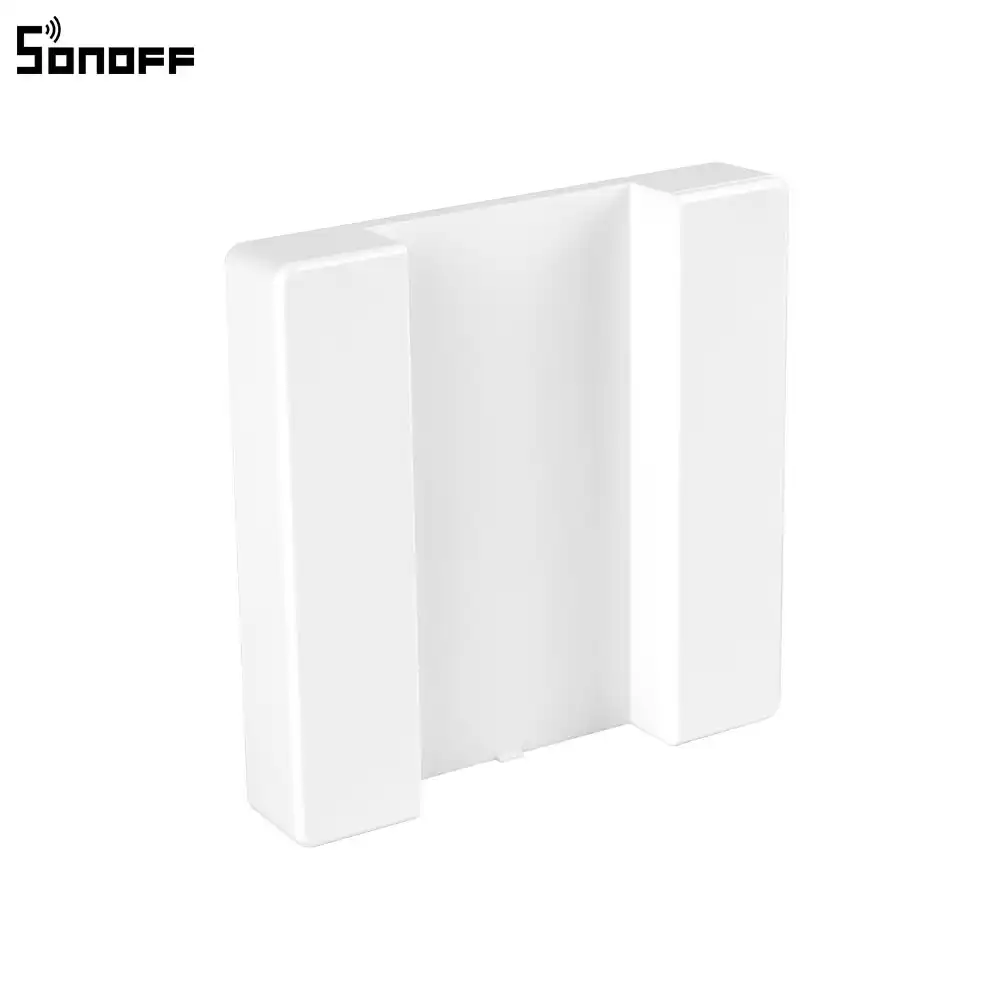

Примечание: RM433 не включает базу, если вам нужна база, пожалуйста, купите ее вместе! В RM433 пульт дистанционного управления-это усовершенствованная версия для 4-кнопочный RF с 433 МГц. Предназначен с 8 кнопками для выполнения различных функций при работе на различных типах устройств. Например, регулировка скорости вентилятора, настройка яркости и т. Д. Простой и стильный вид придает любой поверхности красивый декор при хранении на стене. Сильная совместимость. Он может быть сопряжен для управления SONOFF BASICRF, RFR3, Slampher, iFan03, D1, 4CHProR2, TX серий, 433 РЧ мост и другие устройства, поддерживающие протокол связи 433 и другие устройства, поддерживающие протокол связи 433 (фиксированный код). Сопряжение с устройствами чрезвычайно просто и не занимает времени, просто нажмите любую кнопку на пульте дистанционного управления, чтобы соединиться с устройством, которое вам нужно. Быстрая установка. Может соответствовать основанию, которое будет храниться на стене с помощью двухсторонних 3M лент или винтов.

Пульт дистанционного управления

Включение/выключение устройств при отсутствии подключения к WiFi.

Одна клавиша сопряжения

Сбросить его для сопряжения со всеми SONOFF устройствами одним нажатием.

Одна кнопка для нескольких целей

Светильник может регулировать интенсивность и скорость вращения вентилятора.

8 кнопок могут соответствовать 8 устройствам.

Контраст между старым и новым

Старая версия/обновленная версия (гладкая поверхность и гладкое прикосновение. В Новый соответствует старым двум, просто для настройки Кнопки.)

Читайте также:  Выход дымохода через стену

Прост в хранении

Никогда не ищите его везде, просто храните его с магнитным креплением.

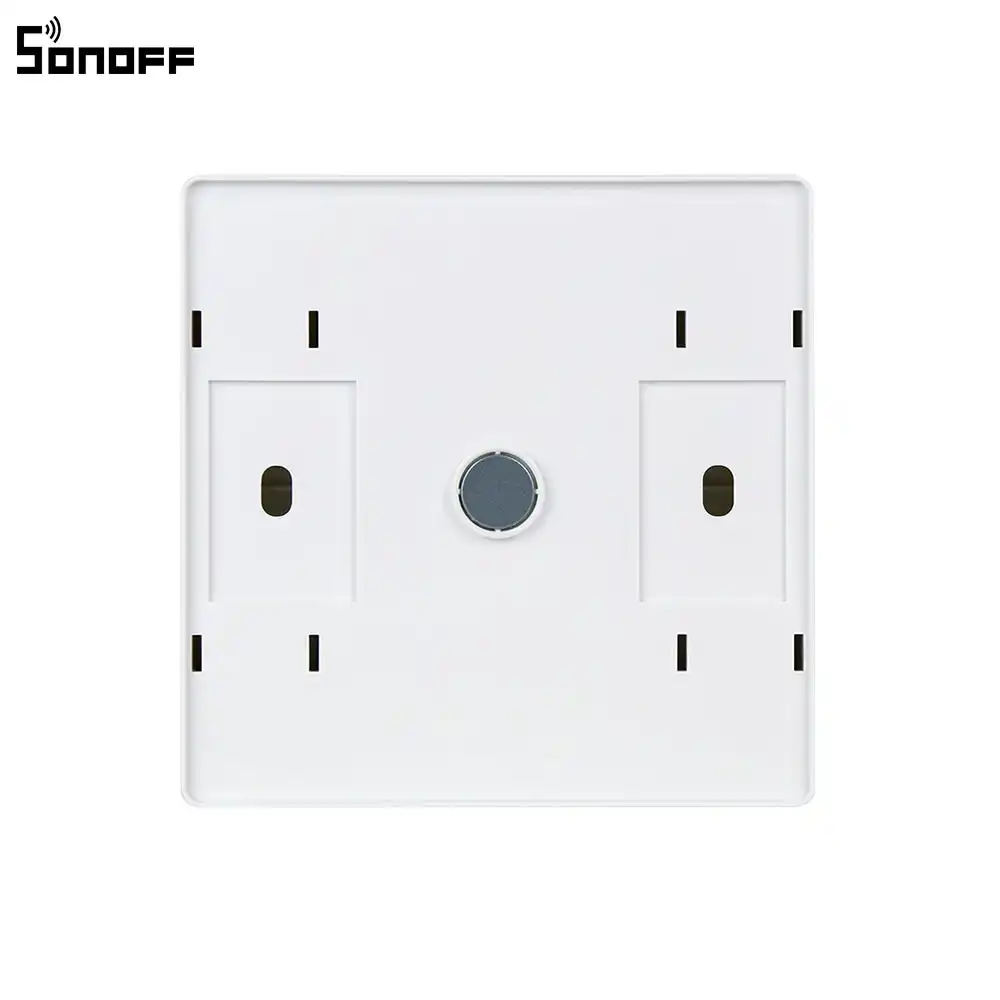

Другие способы установки

Либо монтируется в коробке типа 86, либо на стене с помощью лент. (коробка типа 86 в комплект не входит)

Сертифицированный аккумулятор входит в комплект

Пульт ДУ поставляется со сменным аккумулятором, который является безопасным и долговечным (Используйте аккумулятор 27A 12 В).

  • Цена: $7.20 + доставка $4.61
  • Перейти в магазин

Здравствуйте. Своим сегодняшним обзором я продолжу серию обзоров о компонентах для умного дома. В этот раз мы рассмотрим выключатель Sonoff RF, разработанный студией ITEAD из Шеньчжэня, которым можно управлять как вручную, так и по Wi-Wi через облако, а также по радиоканалу 433MHz, что позволяет состыковать выключатель с оборудованием других фирм. Если вам это интересно – добро пожаловать под кат.

Заказ был сделан 12 июня и уже 28 июня он домчался до меня почтой Гонконга:

Выключатели поставляются вот в такой картонной коробочке:

На боковой грани которой указаны характеристики выключателя:

Посмотрим на характеристики со страницы товара производителя, по совместительству и продавца:

Features
Support WiFi network.
Support 433MHz RF remote.
Support status tracking, home appliances status timely feedback to your App.
Support remotely turn on or off added devices.
Support Max 8 timing tasks for each added device.
Support numerous WiFi smart switches one smart phone.
Easy installation, easy handling and can be activated immediately and stably.
Specification
Voltage range: 90-250v AC(50/60Hz)
Max current: 10A
Max Wattage: 2200 watts
Dimensions: (L)88*(W)38*(H)23mm
Color: White
Humidity: 5%-95%
Wireless Frequency: 2.4Ghz
Working Temp: ﹣20℃-75℃

В коробочке, помимо выключателя находятся четыре самореза для закрепления клеммных крышек после монтажа выключателя:

Рассмотрим выключатель повнимательнее:

Вход выключателя – слева, выход – справа. Это указано стрелочкой. Правее стрелочки находится кнопка ручного включения выключателя, ей же производится привязка радиопульта к выключателю. Справа – светодиод сигнализирующий о режимах работы устройства.

Снимем клеммные крышки:

И верхнюю крышку:

Что полностью соответствует описанию от производителя:

Выключатель выполнен на базе платформы ESCP (Espressif Systems’ Smart Connectivity Platform) ESP8266:

Даташит можно посмотреть здесь.

Оторвём наклейку с реле и посмотрим на его тип:

HRS3FN от фирмы HKE. Его даташит можно увидеть здесь.

И сейчас будем подключать сразу два выключателя, чтобы убедится в корректности работы и отсутствии взаимных помех.

После подключения выключателей, устанавливаем на телефон приложение eWeLink из маркета:

После установки приложения – мы попадём в экран входа:

Читайте также:  Деревянные подоконники из массива сосны

Если вы ещё не зарегистрированы – жмём «Register»:

Выбираем «Россия», вводим свой почтовый адрес, нажимаем «NEXT»:

Проверяем свой почтовый ящик и ищем письмо с кодом подтверждения. Кстати, подтверждение не пришло на ящик gmail.com, зато пришло сразу на ящик mail.ru.

Вводим код подтверждения и придумываем пароль.

Теперь можно войти в приложение:

Выбираем «Add Device» для добавления выключателя:

Зажимаем кнопку на выключателе пока светодиод не начнёт мигать. Ставим галочку сверху на «1th» и жмём «NEXT».

Приложение запросит пароль от вашей сети Wi-Fi:

После ввода пароля будет выполнен поиск устройства:

И его подключение:

Назовите ваше устройство так, как вам будет удобно:

И стало доступно в вашем списке устройств:

При заходе на страницу управления выключателем, приложение уведомляет, что появилась новая прошивка и просит обновиться:

Идём в настройки:

И жмём «Click to upgrade»:

На этой же странице можно выбрать, в каком положении по умолчанию останется выключатель в случае пропадания питания.

Доступны настройки различных таймеров для выключателя:

После «привязки» устройства у него может быть только один хозяин и один аккаунт. Но вы можете поделится с другим телефоном возможностью управления:

Кнопка, которой можно управлять выключателем из любой точки мира.

Устройства можно группировать и создавать различные сценарии:

Подключаем второй выключатель:

Помимо управления по Wi-Fi – Sonoff RF поддерживает управление по радиоканалу. Пульт в комплект не входит и приобретается отдельно. К выключателю можно привязать любой свой радиопульт, работающий на частоте 433MHz.

У меня нет такого лишнего пульта. Поэтому мы пойдём другим путём.

Запускаем программу e-Control (её описание есть в предыдущих частях моих обзоров, посвящённых компонентам умного дома, ссылки я дам в конце обзора):

Добавляем пульт для розеток, найдя в облаке любой пульт для радиоканала и подключаем его к Broadlink Pro 2, который имеет радиоуправление:

Быстро нажимаем два раза кнопку на выключателе Sonoff RF и дождавшись, когда светодиод мигнёт один раз красным светом – нажимаем кнопку на нашем виртуальном пульте ДУ. Теперь выключателем можно управлять не только через родное облако,

но и через Broadlink, связав его с остальными компонентами и используя различные сценарии и взаимодействия.

Спасибо за внимание.
