Вольтамперфазометр Парма ВАФ-А (справочная информация о приборе)

Вольтамперфазометр Парма ВАФ-А – полностью автоматизированный универсальный прибор, предназначенный для обеспечения работы главного энергетика, службы релейной защиты и автоматики, предприятий энергонадзора и энергосбыта. Парма ВАФ-А – универсальный прибор, сочетающий требуемую точность измерений и минимальные затраты Ваших усилий и времени.

Отличительные особенности Парма ВАФ-А:
жидкокристаллический дисплей 2 строки по 16 символов для одновременного отображения до 4-х измеряемых параметров;
подсветка дисплея для работы в условиях слабой освещенности;
полная автоматизация выбора режима работы и диапазона измерения на основании установленных приоритетов;
универсальное питание;
малая потребляемая мощность и, как следствие, большей продолжительностью работы при автономном питании;
малые габариты и масса;
удобство работы с труднодоступными токоведущими линиями.

Прибор Парма ВАФ-А предназначен для:

  • измерения напряжения постоянного тока
  • измерения действующего значения напряжения и силы переменного тока промышленной частоты
  • измерения угла сдвига фазы между напряжением и напряжением, между током и током (при комплектации прибора двумя
  • токоизмерительными клещами), между током и напряжением, с одновременным вычислением полной мощности в цепи
  • измерения частоты переменного напряжения и тока
  • определения последовательности чередования фаз в трехфазных системах, как со средней точкой, так и без нее

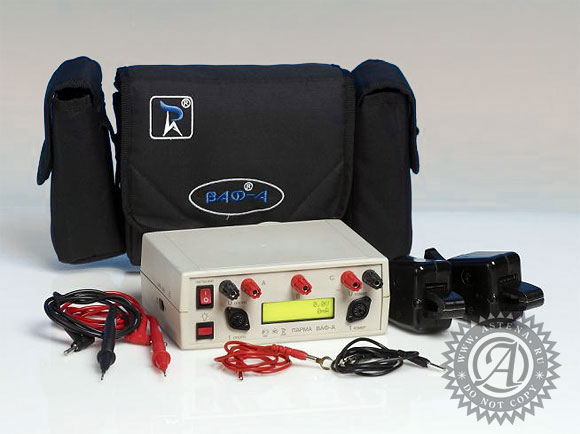

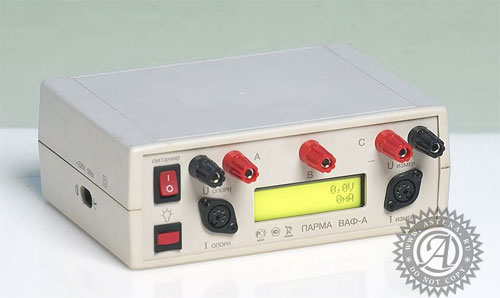

Вольтамперфазометр Парма ВАФ-А

Прибор Парма ВАФ-А имеет изолированный корпус из ударопрочной пластмассы, помещен в мягкую сумку с ремнем, служащую также для хранения аксессуаров. Небольшой вес и габариты обеспечивают легкость переноски. Корпус состоит из верхней крышки и основания, соединенных четырьмя винтами, и двух стенок: передней и задней. На задней стенке расположена крышка для размещения батареи автономного питания. На передней панели имеется выключатель питания прибора, кнопка включении подсветки дисплея, сдвоенная клемма для присоединения сигнала напряжения фазы (А) или Uопорн, одиночная клемма для присоединения сигнала напряжения фазы (С) или Uизмер, гнездо для включения токоизмерительных клещей Iопорн, гнездо для включения токоизмерительных клещей Iизмер, дисплей. На основании сбоку расположено гнездо для подключения питающей сети 220В.

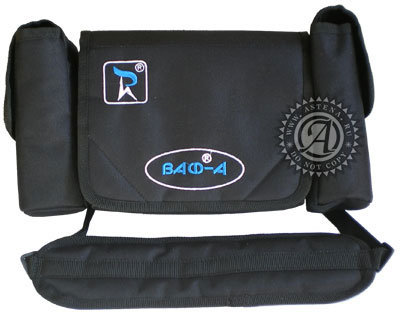

Сумка для переноски вольтамперфазометра Парма ВАФ-А

Порядок работы c Вольтамперфазометр “Парма ВАФ-А”

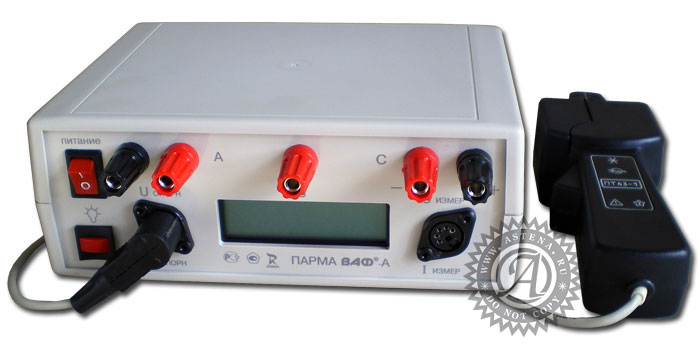

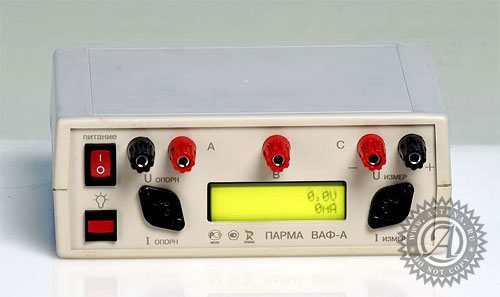

Расположение органов настройки и включения прибора Вольтамперфазометр “Парма ВАФ-А”

Прибор не имеет переключателей режимов работы и диапазонов измерений. Все переключения производятся автоматически на основании оценки поступающих сигналов. Для начала работы включите питание. В течении 3 секунд на дисплее отображены заводские номера:

– в верхней строке: заводской номер прибора;
– в нижней строке справа: заводской номер измерительных клещей;
– в нижней строке слева: заводской номер опорных клещей (если есть).

Порядок проведения измерений Вольтамперфазометром “Парма ВАФ-А”

Измерение действующего значения силы переменного тока и его частоты

Для измерения действующего значения силы переменного тока и его частоты подключите измерительные клещи к разъему, обозначенному Iизмер , охватите токопровод клещами, убедитесь что клещи надежно сомкнуты. Считайте показания с дисплея. Значение измеряемого действующего значения силы переменного тока расположено на дисплее внизу справа и имеет размерность тока (мА или А), значение частоты в той же строке слева (Hz).

Читайте также:  Выложить плитку цена за квадратный метр

Измерение действующего значения напряжения переменного тока и его частоты Вольтамперфазометром “Парма ВАФ-А”

Для измерения действующего значения напряжения переменного тока и его частоты подайте переменое напряжение на клеммы, обозначенные Uизмер, считайте показания с дисплея. Значение измеряемого напряжения расположено на дисплее вверху справа и имеет размерность напряжения (V), значение частоты в той же строке слева (Hz).

6.2.3 Измерение напряжения постоянного тока Вольтамперфазометром “Парма ВАФ-А”

Для измерения напряжения постоянного тока подайте его на клеммы, обозначенные Uизмер. в соответствии с указанной полярностью. При подаче напряжения в обратной полярности прибор не даст показаний (на дисплее -0V):

Следует проверить правильность подключения напряжения постоянного тока. При необходимости поменять полярность. Род тока при выводе на дисплей указывает символ, расположенный перед старшим разрядом значения напряжения.

Измерение активной и реактивной мощностей Вольтамперфазометром “Парма ВАФ-А”

Если к прибору подключены и напряжение переменного тока (Uизмер) и ток (Iизмер), прибор автоматически вычисляет угол сдвига фаз между ними и значения активной и реактивной мощностей в исследуемой цепи . Вывод на дисплей производится слева вверху и слева внизу соответственно. Размерность и знаки мощностей также выводятся. Значение фазового сдвига в этом режиме работы на дисплей не выводится.
На рисунке приведены показания прибора и соответствующее им реальное соотношение векторов напряжения и тока:

Измерение угла сдвига фаз между двумя токами Вольтамперфазометром “Парма ВАФ-А”

Для измерения угла сдвига фаз между двумя токами (только для приборов, укомплектованных двумя токоизмерительными клещами) подключите опорные клещи к разъему, обозначенному Iопорн. Измерительные клещи – к разъему, обозначенному Iизмер. Придерживайтесь назначения каждых клещей, т.к. они не являются взаимозаменяемыми. На клещах имеется маркировка для их правильной ориентации относительно источника (генератора) тока. При ошибочной ориентации клещей будет измерен дополнительный угол сдвига фаз.

Охватите исследуемые токопроводы клещами, убедитесь, что клещи надежно сомкнуты. С момента появления сигнала с клещей опорного канала (Iопорн) прибор автоматически перейдет в нужный режим. В нижней строке дисплея будет выведено значение сдвига фаз между током Iопорн и током Iизмер. Считайте показания с дисплея в нижней строке, префикс угла сдвига фаз между двумя токами:

Измерение угла сдвига фаз между током и напряжением Вольтамперфазометром “Парма ВАФ-А”

Для измерения угла сдвига фаз между током и напряжением подключите опорные клещи к разъему, обозначенному Iопорн. На клеммы обозначенные Uизмер подайте напряжение. С момента появления сигнала с клещей опорного канала (Iопорн) прибор автоматически перейдет в нужный режим. В верхней строке дисплея будет выведено значение сдвига фаз между током Iопорн и напряжением, поданным в измерительный канал (Uизмер). Если ток в канале Iизмер. также присутствует, то прибор покажет оба сдвига фаз.

Префикс угла сдвига фаз между током и напряжением:

Измерение угла сдвига фаз между двумя напряжениями Вольтамперфазометром “Парма ВАФ-А”

Для измерения угла сдвига фаз между двумя напряжениями подайте на клеммы обозначенные Uопорн и Uизмер напряжения. С момента появления сигнала на клеммах Uопорн прибор автоматически перейдет в нужный режим. В верхней строке дисплея будет выведено значение сдвига фаз между напряжением Uопорн и напряжением, поданным в измерительный канал (Uизмер). Считайте показания с дисплея в верхней строке.

Читайте также:  Затемненные шторы для окон

Префикс угла сдвига фаз между двумя напряжениями:

Измерение угла сдвига фаз между напряжением и током Вольтамперфазометром “Парма ВАФ-А”

Для измерения угла сдвига фаз между напряжением и током подайте на клеммы обозначенные Uопорн. напряжение, подключите токоизмерительные клещи c маркировкой Iизмер. к разъему, обозначенному Iизмер. С момента появления сигнала на клеммах Uопорн. прибор автоматически перейдет в нужный режим. В нижней строке дисплея будет выведено значение сдвига фаз между напряжением Uопорн и током Iизмер. Если напряжение в канале Uизмер. также присутствует, то прибор покажет оба сдвига фаз. Считайте показания с дисплея в верхней строке, префикс угла сдвига фаз между напряжением и током:

Определение последовательности чередования фаз Вольтамперфазометром “Парма ВАФ-А”

Прибор автоматически переключается в данный режим при поступлении сигнала на клемму В. Правильное определение последовательности чередования фаз возможно только при условии, что все три фазы подключены в соответствии с маркировкой на приборе.

Результат определения чередования фаз выводится в текстовом виде, например:

Назначение вольтамперфазометра ВАФ-А(М):

ВАФ-АМ предназначен для измерения напряжения постоянного тока и параметров сигналов синусоидальной формы: действующего значения напряжения и силы переменного тока; частоты переменного тока и напряжения; угла сдвига фаз между напряжением и током; угла сдвига фаз между напряжением и напряжением; угла сдвига фаз между током и напряжением, если прибор укомплектован опорным ИПТ; угла сдвига фаз между током и током, если прибор укомплектован опорным ИПТ; косинуса угла (cosφ); активной, реактивной и полной мощности, а также для определения последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.

ВАФ-АМ может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты и др.

Особенности вольтамперфазометра ВАФ-А(М):

• измерение тока от 0 до 3000 А в четырех диапазонах (комплектуется тремя типами токоизмерительных клещей);

• подключение прибора к ПК через USB-интерфейс для обновления ПО и зарядки аккумуляторов;

• доступ к записанным данным стандартными средствами MS-Office; работа с прибором как с внешним накопителем;

• древовидная система меню настроек прибора, возможность доступа и редактирования их с помощью индикатора и двухкнопочной клавиатуры;

• память на 100 измерений;

• автоматическое определение типа подключаемых клещей;

• режим «Регистратор» – запись измеренных каналов (ток и напряжение) и двух опорных каналов как дискретов с заданным временем усреднения и интервалом записи; формат записи – CSV;

• калибровка прибора в интерактивном автоматизированном режиме с участием только внутреннего ПО прибора;

Читайте также:  Залив воды в насосную станцию

• управление контрастностью и подсветкой ЖКИ;

• подача звукового сигнала при возникновении неисправностей, перегрузке или снижении напряжения питания;

Для заказа прибора необходимо выбрать его модификацию (тип и количество токоизмерительных клещей и токоизмерительных щупов):

1. ИПТ-10 – токоизмерительные клещи на 10 А: 0 – отсутствуют в комплектации, 1 – измерительные клещи, 2 – измерительные и опорные клещи;

2. ИПТ-300 – токоизмерительные клещи на 300 А: 0 – отсутствуют в комплектации, 1 – измерительные клещи, 2 – измерительные и опорные клещи;

3. ИПТ-3000 – гибкие клещи типа Ampflex 3000 А (0 – 300 А, 300 – 3000 А): 0 – отсутствуют в комплектации, 1 – измерительные клещи, 2 – измерительные и опорные клещи.

4. Обычный / расширенный комплект измерительных щупов: 1 – обычный комплект, 2 – расширенный (люкс).

Пример записи при заказе:

ВАФ-А(М) с одним ИПТ-10, одним ИПТ-300, без ИПТ-3000, с расширенным комплектом измерительных щупов (люкс):
ВАФ-А(М) 1-1-0-2.

Технические характеристики вольтамперфазометра Парма ВАФ-А(М):

Параметр

Значение

Предельное значение напряжения,
которое может быть показано на дисплее

ВАФ, при необходимости использования
осуществляет измерение силы переменного тока

до 3000 А с относительной погрешностью не более 2 %

В качестве дискретного сигнала может быть
использован сигнал напряжения переменного тока

Входное сопротивление каналов напряжения

ВАФ выдерживает перегрузку в течение 1 минуты по напряжению

2•Uк
где Uк – конечное значение диапазона измеряемого напряжения.

ВАФ в комплекте с ИПТ 10 выдерживает перегрузку в
течение 1 минуты по току

1,5•Iк
где Iк – конечное значение диапазона измеряемой силы тока.

ВАФ в комплекте с ИПТ 300 и ИПТ 3000 выдерживает перегрузку по току в течение 1 с

1,5•Iк
где Iк – конечное значение диапазона измеряемой силы тока

Окно магнитопровода ИПТ (клещей).

ИПТ 10 – 9,5 мм
ИПТ 300 – Ø

30 мм
ИПТ 3000 – обод длинной -450 мм, (Ø

145 мм при образовании окружности)

Потребляемая мощность от встраиваемых источников постоянного тока

Потребляемый ток от USB-порта

Время работы ВАФ с АКБ

определяется режимом использования и емкостью АКБ

Среднее время восстановления работоспособного состояния

Средняя наработка на отказ

не менее 10000 час.

Средний срок службы

не менее 10 лет

измерительного блока – не более 1 кг

измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку – не более 5 кг.

измерительного блока – не более 190х70х143 мм

измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку – не более 350х110х215 мм.

Диапазоны измерений с допускаемыми погрешностями вольтамперфазометра Парма ВАФ-А(М):

Параметр

Ед.
изм.

Диапазон
измерения

Пределы допускаемой
погрешности измерения

Примечание

Напряжение постоянного тока

Действующее значение
напряжения переменного тока
