Вентилятор для промышленного пылесоса

Содержание

ВЦП 6-46, ВЦП 7-40, ВР 100-45, ВРП 115-45

Официальный дилер и представитель основных Российских производителей вентиляторов. Прямые оптовые поставки.

Предназначены для работы в составе систем вентиляции производственных и промышленных помещений. Основная их функция – удаление мелких частиц и пыли из воздуха, отсос металлической пыли, перемещение сварочного шлака и древесных опилок в воздушном потоке, отбор пыльного воздуха при изготовлении цемента и ЖБИ.

Наряду с высокой мощностью и производительностью, вентиляторы пылевые характеризует:

  • простота обслуживания,
  • легкий монтаж,
  • надежная эксплуатация.

В процессе работы вентиляторы образуют мощный воздушный поток, напор которого достаточен для эффективного удаления из помещения пыли и мельчайших частиц. При этом модельный ряд довольно велик и позволяет выбрать оборудование для вентиляции в абсолютном соответствии самым строгим или особым требованиям.

Пылевые вентиляторы оснащаются различными электродвигателями, и в зависимости от модели могут изменяться технические характеристики оборудования. К примеру, рабочие колеса имеют диапазон частоты вращения 1450-2800 об/мин, а минимальная мощность от 1,2 (маломощные пылевые вентиляторы) до 25 м3/час (самые мощные). Минимальная мощность электродвигателя – 1,5 кВт, максимальная – 2800 кВт.

Российские вентиляторы пылевые радиальные (центробежные), которые предлагает наша компания, отвечают отечественным стандартам качества и надежности, что гарантирует лучший выбор для конкретных условий эксплуатации без лишних затрат. Стоимость оборудования конкурентно невысока для этой линейки оборудования.


ВЦП 6-46
от 250 до 1 000
производительность до 30 000 м/час

ВЦП 7-40
Лидеры продаж!
от 250 до 1 200 мм
производительность до 25 000 м/час

ВР 100-45
от 250 до 1 000
производительность до 30 000 м/час

ВРП 115-45
от 250 до 1 000
производительность до 30 000 м/час

Взаимозаменяемые вентиляторы ВЦП 6-46, ВЦП 7-40, ВР 100-45, ВРП-115-45

Вентиляторы пылевые ВЦП 6-46 и ВЦП 7-40 работают на одностороннее всасывание и имеют спиралеобразный поворотный корпус и двустороннее направление вращения. Предназначение этих устройств – перемещение газо- и пылевоздушных не агрессивных смесей без содержания липнущих веществ в системах пылеочистительных установок, вентиляции и пневматического транспорта, для ликвидации древесных и металлических опилок и пыли от станков и т.д. Основными характеристиками вентиляторов пылевых среднего давления являются высокая производительность и мощность, надежность и простота монтажа, эксплуатации и обслуживания.

Пылевые вентиляторы серии ВР 100-45 предназначены для транспортировки не абразивных и не взрывоопасных газо- и пылевоздушных смесей до 80°С с включением механических твердых веществ и пыли не более 1 кг/м3 при условии отсутствия волокнистых и липких веществ. Вентилятор ВР 100-45 оснащен подшипниковым узлом разъемного типа, благодаря которому можно заменять подшипники, не снимая рабочего колеса. Предназначены вентиляторы пылевые этой серии для удаления пыльного воздуха при изготовлении железобетонов и цемента, перемещении зерноотходов, шерсти и других продуктов производства.

Пылевые вентиляторы ВРП-115-45 – серия, применяемая для аспирации пыли и стружки от станков, включения в системы пневмотранспорта круп и зерна, кондиционирования воздуха в цехах, а также для отсоса запыленных воздушных масс на цементных заводах и в других производственных целях.

Пылевые вентиляторы отечественного производства

Отличаются несложным монтажом и высокой производительностью, адаптированы к российским условиям.

Сферы применения пылевых вентиляторов ВР, ВРП, ВЦП:

  • удаление опилок и стружек в деревообрабатывающем производстве;
  • удаление пыли и шлаков от сварочной аппаратуры;
  • отсасывание металлической пыли (аспирация) в промышленном производстве;
  • очищение пыльного воздуха при производстве крупяных масс и пневмотранспорте зерна и зерноотходов;
  • отбор загрязненного пылью воздуха при производстве цемента и ЖБИ;
  • замена вентиляторов ВР, ВРП, ВЦП. Взаимозаменяемость пылевых вентиляторов этих серий является важной конструкционной особенностью, привлекательной для потребителя.

Вентиляторы пылевые полностью отвечают российским условиям эксплуатации на производстве и принятым стандартам качества. Все модели имеют сертификаты соответствия и защищены гарантиями производителя.

У нас можно выбрать и купить вентиляторы нескольких серий:

  • ВР – среднего давления;
  • ВРП – среднего и низкого давлени;
  • ВЦП – среднего давления.

Все модели центробежных пылевых вентиляторов – одностороннего всасывания, с право- и левосторонним вращением. Исполнение в двух вариантах: из углеродистой стали, из нержавеющей (коррозионостойкие).

Особенности модельного ряда вентиляторов ВР, ВРП, ВЦП

В наш каталог включены четыре популярные серии взаимозаменяемых, эффективных в различных отраслях производства радиальных пылевых вентиляторов:

Читайте также:  Датчик закрытия двери стиральной машины

Вентилятор пылевой ВР 100-45. Серия, используемая для удаления пыльного воздуха на предприятиях, изготавливающих цемент и железобетонные изделия, а также для транспортировки пыльных продуктов, в т.ч. в цехах, производящих зерноотходы и крупы. данной серииоснащен подшипниковым узлом, имеющим разъемную конструкцию, и подшипником большего размера со стороны рабочего колеса. Эти особенности значительно повышают надежность эксплуатации;

ВРП-115-45. Серия, предназначенная для отсасывания металлической пыли и стружки на предприятиях металлообработки. Вентиляторы пылевые эффективно работают в составе систем пневматической транспортировки зерна, крупяных масс, аспирации пыльных воздушных масс на цементопроизводящих предприятиях и т.д. Модели среднего давления работают на одностороннее всасывание и имеют поворотный спиралевидный корпус из углеродистой стали или коррозионной «нержавейки». Оснащены разъемным подшипниковым узлом, повышающим ремонтопригодность – замену подшипников без снятия рабочего колеса;

ВЦП 6-46, ВЦП 7-40. Серии пылевых вентиляторов, предназначенные для перемещения пылегазовоздушных неагрессивных смесей, не содержащих липкого вещества, в системах пылеочистки, вентиляции и аспирации пылевого загрязнения воздуха в производственных отраслях. Отличаются высокой производительностью, надежностью, а также простым монтажом и техобслуживанием. В частности, разъемный подшипниковый узел предусматривает смену подшипников в корпусе без необходимости снимать рабочее колесо вентилятора.

Мы предлагаем пылевые вентиляторы российского производителя в ассортименте, достаточном для выбора модели, подходящей под определенные условия использования. Отличительная особенность этих вентиляторов – цена, невысокая для качественного оборудования.

Наши специалисты предоставят вам более полную и подробную информацию, касающуюся технических характеристик, монтажа и эксплуатации. Они же помогут подобрать и купить вентиляторы, соответствующие требованиям конкретного производства.

Основное назначение пылеуловителей

Пылеулавливающие агрегаты (аспирационные установки) широко применяются на производстве. Они используются для отсоса и очистки (аспирации) воздуха:

  • при работе различных типов станков: шлифовальных, заточных, обдирочных, металлорежущих, полировочных;
  • а также при операциях дробления, рассева и затаривания пылящих материалов;
  • при обработке полимеров, дерева, резины и кожи, иных материалов;
  • при пескоструйной обработке;
  • при сухой уборке производственных помещений;
  • при порошковой окраске;
  • при других техпроцессах для возвращения в производство дорогостоящих материалов.

На фото справа Вы видите пылеулавливающий агрегат ПФЦ-8000КР, установленный на объекте одного из наших потребителей.

Обратите внимание

Ниже кратко описаны разновидности пылеуловителей, которые мы можем Вам предложить. Чтобы сократить Вам время на поиск, хотим сразу обратить Ваше внимание на то, что у нас Вы не найдёте пылеуловителей во взрывозащищённом исполнении и для слипающихся газовоздушных смесей, а следовательно – решений для улавливания крупяной и мучной пыли; сахарной пудры; алюминиевой пыли и сружки; бумаги и картона; смесей бетона и других строительных смесей; любых иных слипающихся видов пыли.

Разновидности пылеулавливающих агрегатов от ЕВРОМАШ

Рециркуляционные пылеулавливающие аппараты ПУА-М (стружкоотсосы) предназначены для очистки воздуха от крупнодисперсной, как правило древесной, пыли и стружки.

Эти аппараты характеризуются относительно небольшой фильтрующей поверхностью и поэтому – низкой пылеемкостью. Применяются стружкоотсосы ПУА в основном при деревообработке. На фотографии справа приведен пример использования пылеулавливающего агрегата ПУА-М-1500 в центре реставрации музея-заповедника Кижи.

Рециркуляционные пылеулавливающие аппараты АПР, АПРК предназначены для отсоса и очистки (аспирации) воздуха от сухой неслипающейся мелкодисперсной абразивной металлической пыли и стружки. Например – от заточных станков.

Данные аппараты устанавливаются в непосредственной близости от станков, обеспечивая при этом скорость всасывания в местном отсосе до 22 м/с. Пылеуловители АПР и АПРК оптимально подходят для небольших производств, особенно при неполной загрузке станков в течении смены. К одному аппарату может присоединяться несколько местных отсосов. Имеют встроенный циклонный элемент и шумоглушитель. Пример работы пылеулавливающего агрегата АПРК-1200 с металлообрабатывающим станком представлен на фото выше посередине.

Основное назначение для всех типов пылеуловителей ПФЦ-К (КР) – это обработка дерева, пластмассы и других материалов, не выделяющих при обработке значительного количества частиц, размером меньше 3 мкм (например, строительные смеси, абразив, стекло и т.д.). В том случае, если выделяются частицы меньше 3 мкм, рекомендуется применение пылеуловителей (аспирационных установок) ПФЦ-КРК и ФЦ-РК с комбинированной системой регенерации.

Пример пылеуловителя ПФЦ представлен на фото справа.

Пылеулавливающие агрегаты ЗИЛ (промышленные пылесосы) предназначены для отсоса и аспирации (очистки) воздуха от примесей пыли, мелкой и крупной металлической стружки, образующейся при обработке сухим способом металлических изделий на заточных, шлифовальных и металлорежущих станках.

Пример пылеуловителя ЗИЛ-900 приведен на фотографии слева.

Пылеулавливающие агрегаты ЗИЛ являются наиболее конструктивно простым, проверенным временем, надежным, а также самым недорогим прибором из всех предлагаемых вариантов систем аспирации для металлообработки.

Но наиболее универсальным вариантом пылеуловителя на сегодняшний день является созданный в 2019 году рукавный модульный фильтр с импульсной продувкой ФРИМ. Он предназначен для очистки воздуха от сухой неслипающейся пыли в центральных системах аспирации при установке внутри производственных помещений. Рекомендуемые области применения: мебельные и деревообрабатывающие производства, песко- и дробеструйные установки, пыль при обработке пластмассы, металла, камня и так далее. Фильтрующими элементами являются рукава, изготовленные из полиэстера с различными обработками, такими, как водо- маслооталкивающие, антистатические, абразивностойкие. Корпус фильтра рассчитан на разрежение до 4’500 Па. Температура очищаемого воздуха до 40°С

Пылеулавливающие агрегаты ЦИКЛОН являются аспирационными установками и предназначены для аспирации (очистки) газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива), а также воздушных смесей в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной промышленности, в машиностроении, при производстве строительных материалов, в энергетике, деревообработке, металлообработке, сельском хозяйстве, пищевой промышленности).

Читайте также:  Ваше подключение не защищено как убрать

От всех остальных моделей пылеулавливающих агрегатов пылеуловители ЦИКЛОН отличает та особенность, что в их конструкции нет встроенного вентилятора.

Макет схемы работы аспирационной системы с пылеулавливающим агрегатом ЦИКЛОН и пылевым вентилятором представлен на фото справа. На макете видно, что пылевой вентилятор создает давление воздуха в системе. Благодаря этому давлению, воздушная смесь с примесями (пылью, стружкой или опилками) отводится от оборудования (на макете показаны два рабочих места, от которых отводится воздушная смесь) по системе воздуховодов и через пылевой вентилятор подается в ЦИКЛОН.

В Циклоне воздушная смесь очищается от примесей, чистый воздух выходит наверх в атмосферу, а примеси падают вниз в пылесборный ящик под Циклоном.

При этом надо отметить, что пылеуловители ЦИКЛОН обладают самым широким диапазоном как по производительности, так и по назначению из всех известных пылеулавливающих агрегатов. Поэтому именно они являются наиболее распространенным инструментом для аспирационных систем.

На фото справа Вы видите пылеулавливающий агрегат ЦИКЛОН ЦН-15-900-1У (с улиткой, без бункера), подготовленный к отгрузке на нашем производственном складе.

Общая рекомендация

Если Вы затрудняетесь с выбором, или у Вас возникли сомнения в правильности выбора, – обращайтесь с письменной заявкой в отдел сбыта по многоканальным телефонам-факсам: (495) 780-43-94, 780-43-95, или пишите нам на наш адрес электронной почты: venti@evromash.ru.

Также Вы можете заполнить опросный лист на пылеулавливающие агрегаты и выслать его нам для подбора агрегата.

Мы поможем Вам сделать правильный выбор и оптимизировать Ваши затраты!

Что необходимо знать при выборе пылеуловителя

При выборе пылеуловителя нужно знать следующее:

1. Диаметр отсосов и рекомендуемую скорость в отсосе, м/с
2. Количество образующихся отходов, кг/час
3. Вид обработки (фрезерование, строгание, шлифовка)
4. Аэродинамическое сопротивление самого станка, Па

Аппараты ПФЦ и ФЦ могут комплектоваться кассетой из целлюлозы (“бумаги”) или полиэстера. Второй вариант несколько дороже, но он имеет большую механическую прочность по сравнению с бумажной кассетой, лучшую эффективность очистки и более чем в 2 раза увеличенный срок службы.

Промышленные пылесосы ЗИЛ-900, ЗИЛ-1600 для примесей пыли, мелкой и крупной металлической стружки

Промышленные пылесосы ЗИЛ-900, ЗИЛ-1600 применяют при соблюдении следующих условий:

  • Пыль мелкодисперсная, абразивная, металлическая.
  • Производительность не более 900 или 1600 м.куб./час.
  • Температура окружающей среды от -40ºС до +40ºС.
  • Относительная влажность до 100% при температуре 25ºС.
  • Перемещаемая среда не должна содержать липких веществ, волокнистых материалов.
  • Перемещаемая среда не должна иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха.
  • При обеспечении защиты электродвигателя от атмосферных воздействий допускается использование вентиляторов по 1-й категории размещения.
  • Группа эксплуатации в части воздействия механических факторов окружающей среды – М21 по ГОСТ 17516.1-90.

Пылеулавливающие агрегаты – промышленные пылесосы ЗИЛ предназначены для отсоса и очистки воздуха от примесей пыли, мелкой и крупной неабразивной металлической стружки, образующейся при обработке сухим способом металлических изделий на заточных, шлифовальных и металлорежущих станках.

Пылеулавители АПР, АПРК для абразивной металлической пыли

Пылеуловители АПР, АПРК применяют при наличии следующих условий:
1. Пыль мелкодисперсная, абразивная, металлическая
2. Производительность не более 1200, либо 1600 м.куб./час
3. Объем отходов не более 1 м.куб./смену
4. Небольшая длина воздуховодов
5. Аэродинамическое сопротивление станка не выше 1000 Па.

Эти промышленные пылесосы являются ближайшим аналогом пылеуловителей ЗИЛ и также предназначены для отсоса и очистки воздуха от примесей пыли, мелкой и крупной неабразивной металлической стружки, образующейся при обработке сухим способом металлических изделий на заточных, шлифовальных и металлорежущих станках. Они являются более качественным и технологичным, но и более дорогим изделием по сравнению с пылесосами ЗИЛ.

При нарушении хотя бы одного из условий и в том случае, если пыль не металлическая – необходимо выбирать пылеуловители ПФЦ.

Пылеуловители (стружкоотсосы) ПУА-М для крупнодисперсной пыли и стружки

Рециркуляционные пылеулавливающие аппараты ПУА-М применяют при соблюдении следующих условий:

  • Крупная пыль (стружка от фрезерования, строгания), преимущественно древесная
  • Небольшой объем отходов – 0,1-0,3 м.куб./смену
  • Небольшая длина воздуховодов при диаметре отсоса не менее 80 мм
  • Низкое аэродинамическое сопротивление самого станка не более 500 Па

Пылеуловители ПУА разрабатывались для улавливания пыли при деревообработке. Это и есть их основное предназначение.

Если хотя бы одно из вышеперечисленных условий нарушено, необходимо выбирать пылеуловители ПФЦ.

Пылеуловители ПФЦ 1250-5000 К (КР)

Выбор пылеуловителей ПФЦ 1250-5000 К (КР) ограничен следующими условиями:
1. Производительность не более 5000 м.куб./час
2. Объем отходов не более 1 м.куб./смену
3. Небольшая длина воздуховодов
4. Аэродинамическое сопротивление станка не выше 1000 Па.

Пылеулавливыающие агрегаты ПФЦ являются наиболее универсальными из вышеперечисленного ряда пылеуловителей. Однако, их нельзя использовать при процессах металлообработки. Поэтому в 2019 году был разработан рукавный модульный фильтр с импульсной продувкой ФРИМ. Он может работать и с древесной, и с металлической, и с пластмассовой пылью.

При нарушении хотя бы одного из условий п.п. 1-3 необходимо выбирать пылеуловитель ПФЦ-8000, или ФЦ 4000-12000.

Читайте также:  Зачем нужны солнечные батареи

Пылеуловители ПФЦ-8000, ФЦ 4000-12000 с механической регенерацией

Данные пылеуловители позволяют создавать центральные (мини-центральные) системы аспирации, т.е. подключать несколько станков к одному агрегату при протяженности воздуховодов до 8 м для ПФЦ-8000-КР, и до 40 м для аппаратов ФЦ. В этом случае необходимо произвести расчет сопротивления сети (воздуховоды + местный отсос на станке) и подобрать соответствующий пылеуловитель. При сопротивлении сети меньше 1500 Па можно применять пылеуловители типа ПФЦ-8000-КР, при большем сопротивлении – ПФЦ-8000-КР с частотным преобразователем, либо аппараты типа ФЦ.

Не рекомендуется применять эти аппараты на калибровально-шлифовальных станках (т.е. на станках с большим количеством мелкой пыли). Также их нельзя применять при процессах металлообработки, потому что они не предназначены для работы с металлической пылью.

Пылеуловители с комбинированной системой регенерации (механическая очистка + обратная струйная продувка сжатым воздухом) типа ПФЦ-8000 КРК, ФЦ 4000 РК, ФЦ 8000 РК, ФЦ 12000 РК

Применение таких пылеуловителей ограничено следующими условиями:
1. Количеством улавливаемой пыли, т.к. необходимо менять пылесборный мешок чаще одного раза в час неудобно.
2. Необходимостью периодической остановки пылеуловителя, т.к. регенерация фильтроэлементов происходит только при выключении вентилятора.

Агрегаты ПФЦ-8000-КРК, ФЦ-РК, как правило, приобретаются и используются вместе с пылевыми вентиляторами ВДП или ВЦЭП.

Не рекомендуется применять эти аппараты на калибровально-шлифовальных станках (т.е. на станках с большим количеством мелкой пыли). Также их нельзя применять при процессах металлообработки, потому что они не предназначены для работы с металлической пылью.

Сравнительные характеристики пылеуловителей ПУА; ПФЦ-КР, ФЦ; ПФЦ-КРК, ФЦ-РК

Приведём общую таблицу сравнительных характеристик локальных пылеуловителей ПУА и ПФЦ, ФЦ.

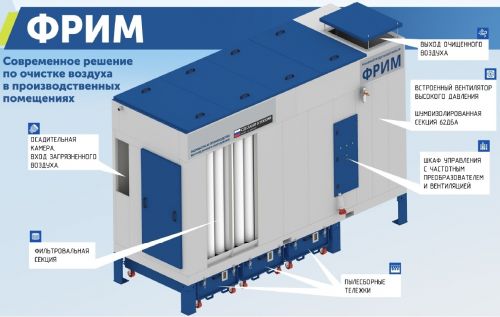

Рукавный модульный фильтр с импульсной продувкой ФРИМ

Рукавный модульный фильтр с импульсной продувкой ФРИМ предназначен для очистки воздуха от сухой неслипающейся пыли в центральных системах аспирации. Он предназначен для установки внутри производственных помещений.

Рекомендуемые области применения: деревообрабатывающие и мебельные производства, песко- и дробеструйные установки, пыль при обработке пластмассы, металла, камня и так далее.

Фильтрующими элементами модульного фильтра ФРИМ являются рукава, изготовленные из полиэстера с различными обработками, такими, как водо- маслооталкивающие, антистатические, абразивностойкие. Корпус фильтра рассчитан на разрежение до 4’500 Па. Температура очищаемого воздуха до 40°С.

Фильтр ФРИМ поставляется в комплектации:

  • Фильтровальная секция, со встроенными форсунками и раздающим коллектором, с возможностью подключения к системе пожаротушения предприятия;
  • Секция продувки сжатым воздухом. Модернизированная мощная система автоматической продувки позволяет работать на повышенной концентрации пыли. Встроенный ресивер, объемом 110 ли блок подготовки воздуха;
  • Предварительная осадительная камера, снижает пылевую нагрузку на фильтровальные рукава;
  • Встроенный вентилятор высокого давления, расположен в специальной шумоизолированной секции. Установлен в «чистой» зоне, после фильтров. Развивает напор до 4500 Па;
  • Встроенный шкаф управления системой регенерации и вентилятором. Продувка фильтров происходит через определенный временный интервал (заводские установки) или по датчику перепада давления, в зависимости от степени загрязненности фильтров;
  • Частотный преобразователь с возможностью регулирования по датчику разрежения.

Пылеулавливающие агрегаты ЦИКЛОН

Пылеулавливающие агрегаты ЦИКЛОН характеризуются высокой производительностью, что позволяет быстро осуществлять очистку больших объемов газовых и воздушных смесей. В тоже время, выпускается очень большое количество модификаций этих агрегатов, что позволяет использовать их как на больших, так и на малых объектах самого широкого круга назначения.

Агрегаты ЦИКЛОН используются совместно с вентиляторами, могут устанавливаться как на нагнетательной, так и на всасывающей их стороне. При этом сами они не имеют встроенного вентилятора в своей конструкции. В зависимости от назначения, применяются Циклоны различных конструкций.

В настоящее время эти аппараты выпускаются в нескольких сериях, каждая из которых представлена несколькими исполнениями устройств.

В зависимости от габаритов и конструктивных особенностей циклонов может изменяться их производительность, а также эффективность их применения.

Некоторые серии пылеуловителей ЦИКЛОН имеют ограничения на эксплуатацию (например, могут использоваться только в качестве оборудования для предварительной очистки газовых смесей). Но большой спектр выпускаемых моделей этих пылеуловителей позволяет практически всегда найти нужное решение для поставленной задачи.

Энергоэффективные вентиляторы FTEV

Энергоэффективные радиальные вентиляторы среднего давления. Производительность 500-12000 м 3 /ч, давление 1550-4330 Па. Квадратный корпус с амортизаторами позволяют монтировать вентиляторы на стену или устанавливать на пол. Укомплектованы шумопоглощающим кожухом.

Переносной вентилятор на стойке FS

Радиальные вентиляторы с ручкой для переноски. 150-5000 м 3 /ч.

Вентиляторы с кронштейном FUK

Радиальные вентиляторы с монтажными кронштейнами. 150-5000 м 3 /ч.

Вентиляторы с фланцами крепления FUA

Радиальные вентиляторы среднего давления. Производительность 150-5000 м 3 /ч, давление 1100-2450 Па. Оснащены фланцем для крепления непосредственно на фильтры СовПлим.

Высокопроизводительные вентиляторы SIF

Вентиляторы среднего давления с повышенной производительности. 2000-25000 м 3 /ч.

Вентилятор в квадратном корпусе для использования в центральных системах со множеством рабочих постов.
