Зачем нужна патч панель если есть коммутатор

Патч-панель является универсальным средством для коммутации разных участков структурированной кабельной системы. Стандартная сетевая патч-панель имеет набор портов разных типов, для соединения кабелей сети. Как правило, их количество может быть от восьми и до сорока восьми, в зависимости от особенностей и предназначения оборудования. Структурно патч-панель имеет две контактные области: с одной стороны находятся порты для входа кабелей, а с другой – контакты для монтирования проводников с помощью специальных инструментов.

По своему предназначению патч-панель является пассивным элементом сети. Главное предназначение коммутационной панели – это соединить разные сетевые участки между собой, путем проводникового подключения. Первоначально патч-панели служили для коммутации телефонных сетей, но со стремительным развитием информационных технологий и компьютерной техники они начали активно применяться в локальных компьютерных сетях, серверных системах, больших охранных системах и видеонаблюдении, для обслуживания локальных телефонных станций и прочее. То есть, они нужны там, где необходимо соединить несколько рабочих устройств и элементов в единую сеть локального характера.

Одним из главных преимуществ коммутационной панели является возможность быстрой замены некоторых участков сети, или функция быстрого включения-выключения устройств в локальную сеть. Для этого необходимо лишь просто-напросто с помощью простого разъема подключить или отключить нужный элемент. При всем этом кабель будет надежно держаться в разъеме до его физического разъединения с панелью. Кроме этого, в патч-панелях очень легко меняется конфигурация соединений. Благодаря этому обеспечивается гибкость обслуживания сети.

В зависимости от специфики применения существуют разные коммутационные панели с разными наборами портов. Как правило, для обслуживания больших офисных или серверных систем оптимальным вариантов будет панель на 48 или 24 входных портов. Благодаря такому прекрасному свойству всех патч-панелей, как возможность подключения их друг к другу, структура сети может разрастаться путем взаимодействия нескольких панелей. Это очень полезное преимущество, особенно, когда речь идет об обслуживании нескольких десятков или сотен устройств в единой локальной сети. Также, это отличное решение на перспективу, если речь идет о возможном расширении офиса компании и его информационно-технологического потенциала. В этом и заключается универсальность коммутационных панелей. Они способны максимально эффективно решать задачи структурно-технического изменения сети.

Кроме количества портов, классические патч панели могут иметь и разные типы их фиксации. Таким образом, существуют панели, которые предназначаются для установки в специальные серверные шкафы или стойки, также существуют образцы для настенного монтажа. Кроме этого, широко применяются панели с различными наборами портов. Они могут иметь, как популярные входы типа RJ45,так и другие разъемы для оптоволоконных, коаксиальных проводников, или кабелей телефонной связи. В зависимости от характера и цели применения отличаются технические характеристики патч-панелей.

Читайте также:  Государственный университет учебно научно производственный комплекс орел

Исходя из ряда преимуществ, на данный момент не существует практических аналогов коммутационным панелям. Благодаря их универсальности и технической адаптации для всех возможных целей, патч-панели обрели огромную популярность. Их активно используют, как в малых локальных домашних или офисных сетях, так и для создания сверхмощных структур с сотнями серверов и устройств, объединенных в единую сеть. Фактически, благодаря коммутационным панелям мы имеем возможность пользоваться таким благом цивилизации, как интернет, телефонная связь, GPS-навигация и прочее. Все эти системы связаны звеном патч-панелей.

Таким образом, не смотря на пассивный характер действия, патч-панели являются одними из главных факторов стремительного развития коммуникационных и информационных систем. И, что немаловажно, благодаря ним же они и функционируют.

Патч-панель является универсальным средством для коммутации разных участков структурированной кабельной системы. Стандартная сетевая патч-панель имеет набор портов разных типов, для соединения кабелей сети. Как правило, их количество может быть от восьми и до сорока восьми, в зависимости от особенностей и предназначения оборудования. Структурно патч-панель имеет две контактные области: с одной стороны находятся порты для входа кабелей, а с другой – контакты для монтирования проводников с помощью специальных инструментов.

По своему предназначению патч-панель является пассивным элементом сети. Главное предназначение коммутационной панели – это соединить разные сетевые участки между собой, путем проводникового подключения. Первоначально патч-панели служили для коммутации телефонных сетей, но со стремительным развитием информационных технологий и компьютерной техники они начали активно применяться в локальных компьютерных сетях, серверных системах, больших охранных системах и видеонаблюдении, для обслуживания локальных телефонных станций и прочее. То есть, они нужны там, где необходимо соединить несколько рабочих устройств и элементов в единую сеть локального характера.

Одним из главных преимуществ коммутационной панели является возможность быстрой замены некоторых участков сети, или функция быстрого включения-выключения устройств в локальную сеть. Для этого необходимо лишь просто-напросто с помощью простого разъема подключить или отключить нужный элемент. При всем этом кабель будет надежно держаться в разъеме до его физического разъединения с панелью. Кроме этого, в патч-панелях очень легко меняется конфигурация соединений. Благодаря этому обеспечивается гибкость обслуживания сети.

В зависимости от специфики применения существуют разные коммутационные панели с разными наборами портов. Как правило, для обслуживания больших офисных или серверных систем оптимальным вариантов будет панель на 48 или 24 входных портов. Благодаря такому прекрасному свойству всех патч-панелей, как возможность подключения их друг к другу, структура сети может разрастаться путем взаимодействия нескольких панелей. Это очень полезное преимущество, особенно, когда речь идет об обслуживании нескольких десятков или сотен устройств в единой локальной сети. Также, это отличное решение на перспективу, если речь идет о возможном расширении офиса компании и его информационно-технологического потенциала. В этом и заключается универсальность коммутационных панелей. Они способны максимально эффективно решать задачи структурно-технического изменения сети.

Читайте также:  Запор у кошки вазелиновое масло сколько

Кроме количества портов, классические патч панели могут иметь и разные типы их фиксации. Таким образом, существуют панели, которые предназначаются для установки в специальные серверные шкафы или стойки, также существуют образцы для настенного монтажа. Кроме этого, широко применяются панели с различными наборами портов. Они могут иметь, как популярные входы типа RJ45,так и другие разъемы для оптоволоконных, коаксиальных проводников, или кабелей телефонной связи. В зависимости от характера и цели применения отличаются технические характеристики патч-панелей.

Исходя из ряда преимуществ, на данный момент не существует практических аналогов коммутационным панелям. Благодаря их универсальности и технической адаптации для всех возможных целей, патч-панели обрели огромную популярность. Их активно используют, как в малых локальных домашних или офисных сетях, так и для создания сверхмощных структур с сотнями серверов и устройств, объединенных в единую сеть. Фактически, благодаря коммутационным панелям мы имеем возможность пользоваться таким благом цивилизации, как интернет, телефонная связь, GPS-навигация и прочее. Все эти системы связаны звеном патч-панелей.

Таким образом, не смотря на пассивный характер действия, патч-панели являются одними из главных факторов стремительного развития коммуникационных и информационных систем. И, что немаловажно, благодаря ним же они и функционируют.

05 июля 2018 16:09

Для опытных специалистов, хорошо знакомых со спецификой работы современных информационных систем, преимущества патч панелей совершенно очевидны.

Однако обычным пользователям, а также тем, кому только предстоит познать особенности телекоммуникационных систем, не всегда ясно, патч панель зачем нужна. Сразу можно выделить две ключевые функции этих приспособлений: оперативное переключение между активным сетевым оборудованием и рабочими местами, а также организация кабельного хозяйства. Но чтобы лучше понять предназначение коммутационных панелей, необходимо более подробно ознакомиться с их конструкцией.

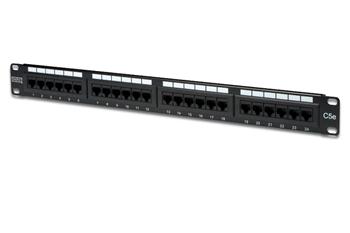

Устройство патч панели достаточно простое. Любая коммутационная панель имеет лицевую и обратную сторону. На лицевой стороне располагаются порты для быстрого подключения информационного кабеля. Это могут быть розетки RJ 45, RJ 11, RJ 12 – в зависимости от типа патч-панели. К ним может быть подключен как кабель витая пара, так и патч-корд. Каждый порт имеет свой номер, указанный рядом с ним, а также на многих моделях присутствует пустая сменяемая плашка, на которой можно указывать дополнительную маркировку.

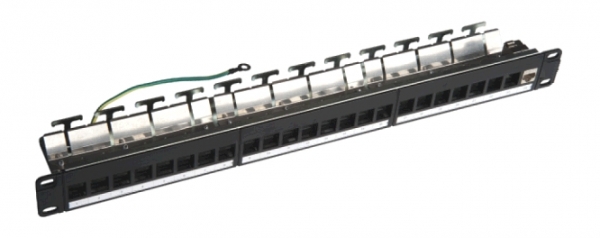

От каждого порта выводится контакт на обратную сторону панели. Если на передней панели применяется быстрое подключение, которое можно легко перекоммутировать, то на обратной панели кабель подсоединяется стационарно через IDC разъемы. Здесь обязательно указывается номер соответствующего порта и точная схема распределения цветных проводников витой пары в контакте. Заделка кабеля в эти контакты производится с помощью специального инструмента, и заменить его значительно сложнее, чем вытащить коннектор из розетки. Когда инструмент с резким усилием вбивает проводник между контактами, появляются тонкие разрезы в изоляции, обеспечивающие надежное соединение и защиту от разрыва.

Читайте также:  В розетку электросети подключена электрическая духовка 60

Общий принцип работы патч панели заключается в том, что, например, при проектировании информационной сети трудно заранее предугадать, какое устройство будет подключено к определенному кабелю. Чтобы избежать путаницы и неприятных сюрпризов, делается разводка на патч панель. Несколько кабелей (их количество зависит от модели коммутационной панели) заделываются в контакты на обратной стороне панели, образуя стационарное подключение к линии. А через лицевую сторону патч панели можно с легкостью подключать к линиям любое нужное устройство. Но самое главное – то, что при необходимости (а такие случаи возникают достаточно часто) за считанные секунды можно перекоммутировать линии, просто вытащив патч корд из одного порта и вставив его в другой.

Типы патч панелей зависят, прежде всего, от количества и типа портов.

Количество портов определяет, сколько линий можно коммутировать с помощью данной патч-панели. На рынке в широком ассортименте представлены модели с количеством портов от 8 до 50 штук. Соответственно, в зависимости от масштаба и специфики системы можно выбрать наиболее подходящий вариант коммутационной панели по числу портов.

Отличие патч панелей также заключается в их высоте. Основная масса моделей имеет высоту 1U, но некоторые патч-панели, например, с 48 портами, могут достигать 2 юнитов в высоту. Это необходимо учитывать при планировании и организации места в коммутационной стойке или шкафу.

Чтобы патч панели качественно выполняла свои функции, она должна быть оснащена соответствующим типом разъемов. Если предусмотрена необходимость подключения только коннекторов RJ 45 или другого определенного стандарта, то подойдет фиксированная панель – то есть, та, у которой есть порты только одного типа, и их заменить нельзя. Если же будут задействованы линии разных типов (витая пара RJ 45, RJ 11, оптоволокно), то лучше приобрести наборную патч панель, в которую можно установить порты любого стандарта.
