Акип 6107 китайский аналог

основной экран (R, L, C), дополнительный экран (Q/, D)

индикатор режимов измерения

4 разряда на осн. экране (6.000)
3 разряда на доп. экране

0°С…40°С и относительная влажность до 70%

3 В (2шт х литиевые бат. CR2032)

50 ч (непрерывная работа)

110 г (с батареями питания)

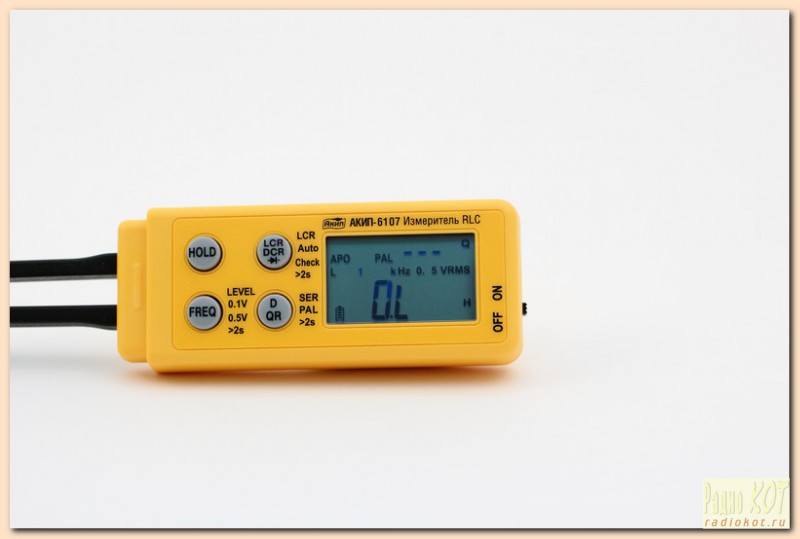

Экран у пинцета очень приятный – контрастный, с большими, легкочитаемыми буковками и циферками:

Легкая синева некоторых сегментов вызвана не дефектом дисплея, а рассинхронизацией срабатывания затвора фотоаппарата и обновления дисплея. Как и все коты, я тоже отличаюсь повышенной ленностью, и переделывать снимок мне было не охота.

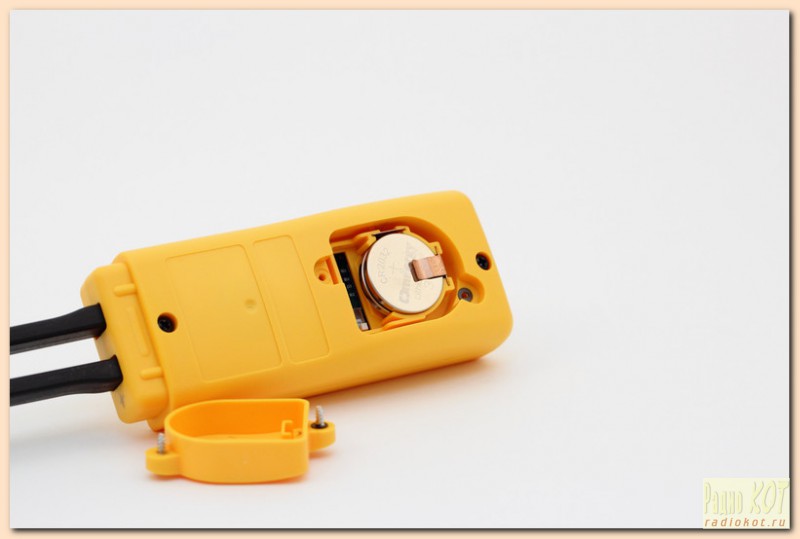

Как уже указывалось выше, питается эта штуковина от двух литиевых батареек CR2032.

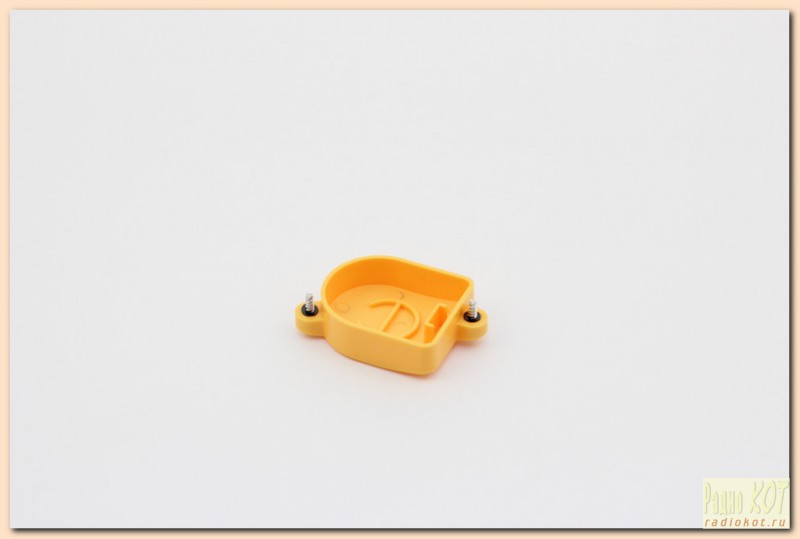

Кстати, на крышечке отсека питания можно видеть такую, уже почти забытую приятность, как контрирующие шайбы, которые при замене элементов питания не позволяют выпасть саморезам, крепящим крышку на корпусе. Пустячок, а приятно.
Правда, одна из этих шайбочек при съеме крышки пыталась остаться на противоположной стороне, но была поймана и возвращена на законное место. Бывает.
Вообще, корпус пинцета оставляет очень приятное ощущение. Сделан он из жесткого, шершавого пластика, так что никаких отпечатков пальцев на его поверхности не будет и держать его в руке очень приятно. Корпусные детали хорошо подогнаны – ничего не скрипит, не трещит и не стонет. Колпачок пинцета держится на корпусе очень хорошо – случайно скинуть его не получится – нужно приложить ощутимое усилие, чтобы его стащить. В тоже время, при этой процедуре никакого скрежета и прочих звуковых эффектов не происходит. Колпачок снимается и одевается очень мягко. Как у них это получилось я не знаю – скорее всего, им пришлось продать душу дьяволу. Ну, чью-нибудь.
Ну что, лапы чешутся просто невыносимо, поэтому придется почесать их об отвертку. Надеюсь, наши коллеги простят мне столь вольное обращение с вверенным мне имуществом. Я все соберу обратно, правда.

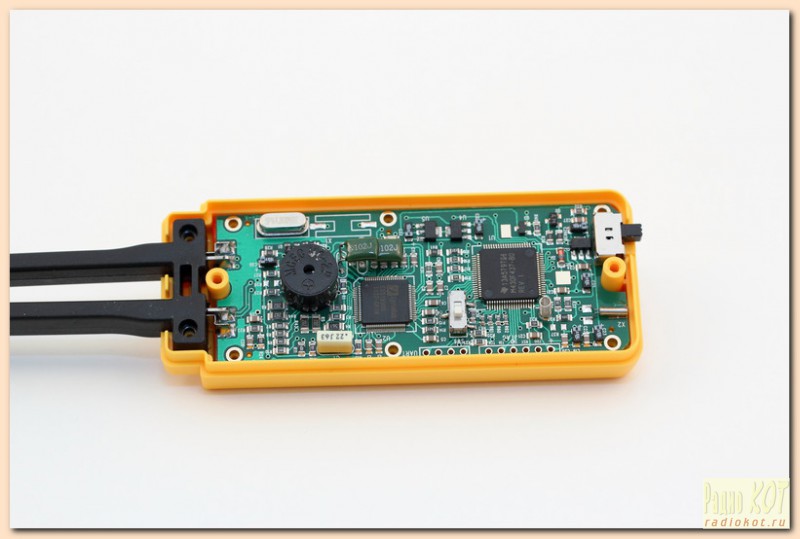

Итак, что внутри? Откручиваем два самореза со стороны задней крышки, она снимается полностью.
Измеритель построен на двух микросхемах:

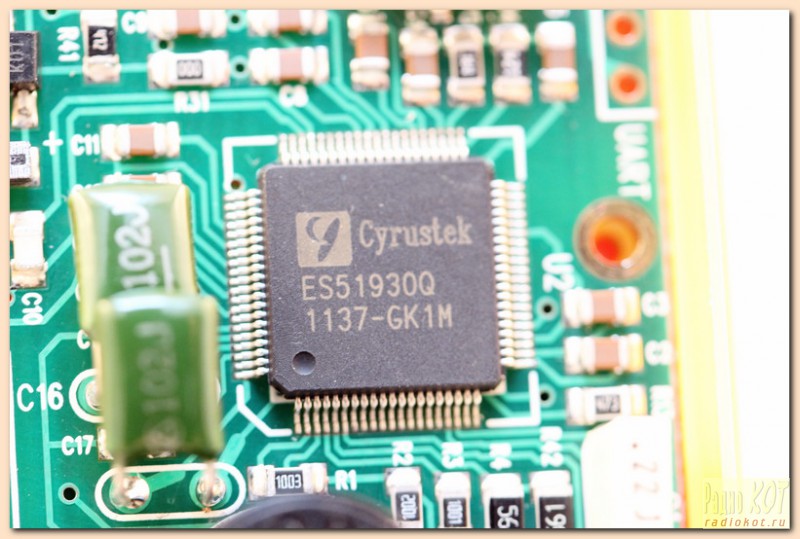

ES51930 от Cyrustek:
Собственно, эта микросхема – и есть измеритель в виде system on chip – полностью самодостаточное, интегрированное решение.

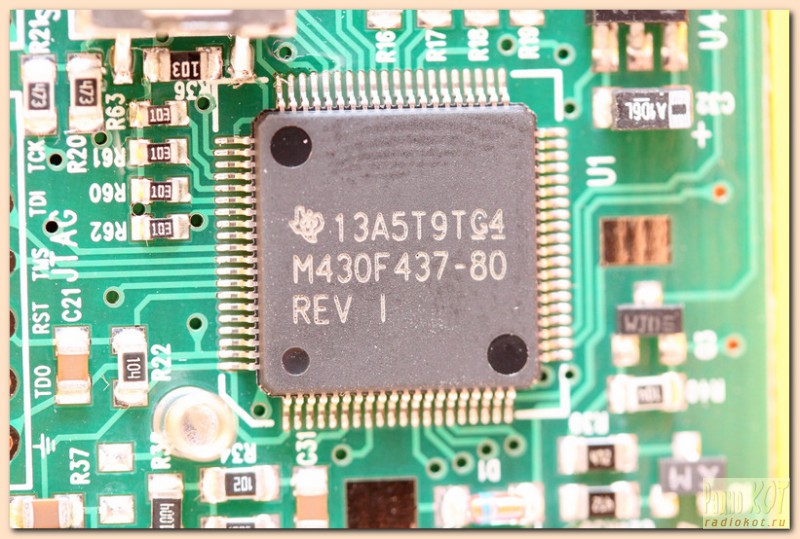

Ну, а в дополнение к ней, для реализации всяких удобств в управлении и индикации прикрутили микроконтроллер от TI – MSP430F437:

Это 16-разрядный МК с ультранизким потреблением электричества, на борту у него 32Кб флеша, 1Кб оперативной памяти, 12-битный АЦП и даже USART. Да, собственно, если интересно, все о нем можно узнать на сайте TI.
На обратной стороне платы ничего интересного не нашлось – только кнопки управления и индикатор, закатанный в прозрачный пластик.

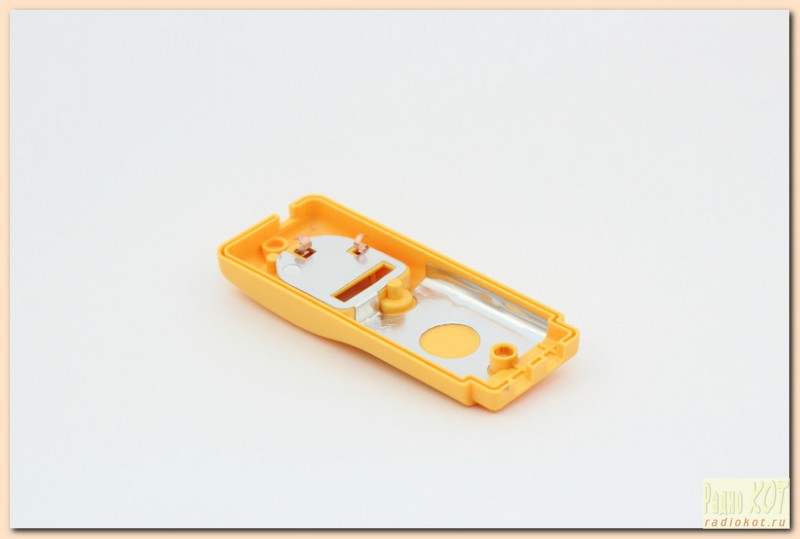

Кстати, оказалось, что задняя стенка прибора экранирована:

И это не может не радовать, особенно при измерении таких капризных вещей, как индуктивность и емкость.
Ну вот, практически все выяснилось, осталось попробовать приборчик в работе, что я и сделал.
Поскольку никаких текущих измерений мне делать было не нужно, я нашел среди хлама старю материнскую плату и решил её чуток поисследовать.

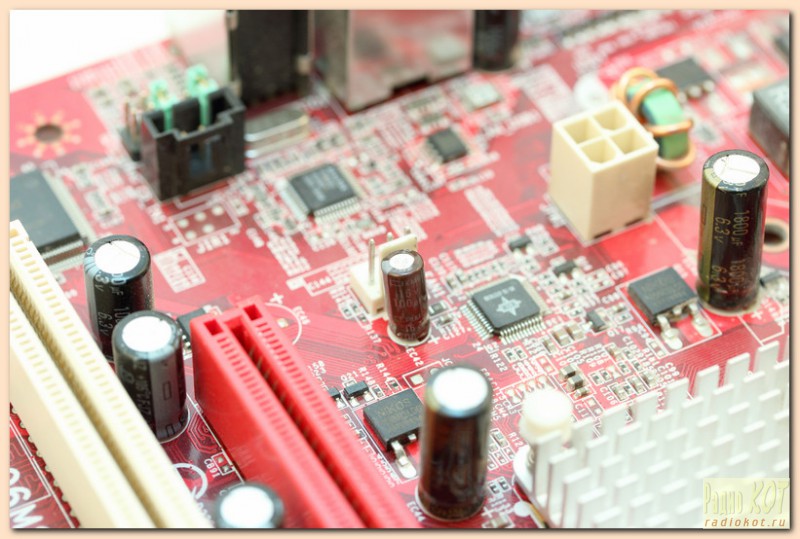

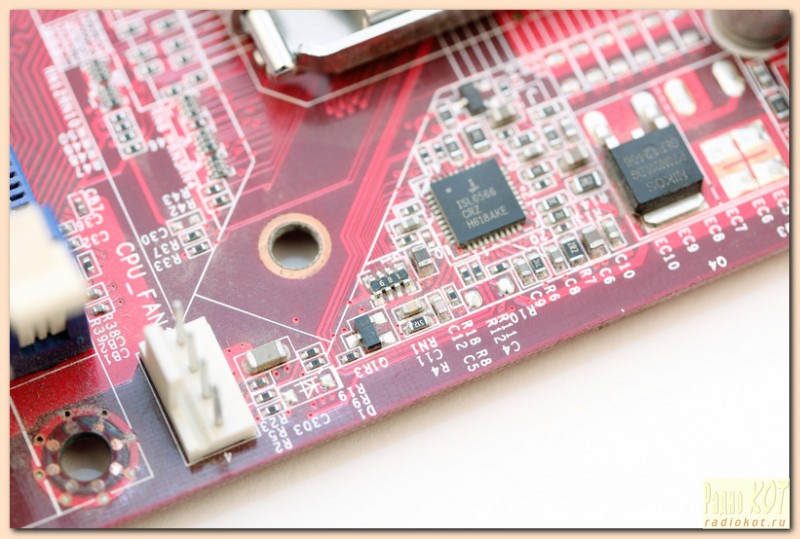

Ну, вернее, не всю её, а небольшой кусочек:

Тут на СМД резисторах весьма кстати нанесена читаемая маркировка, так что можно сравнить её и то, что покажет измеритель.

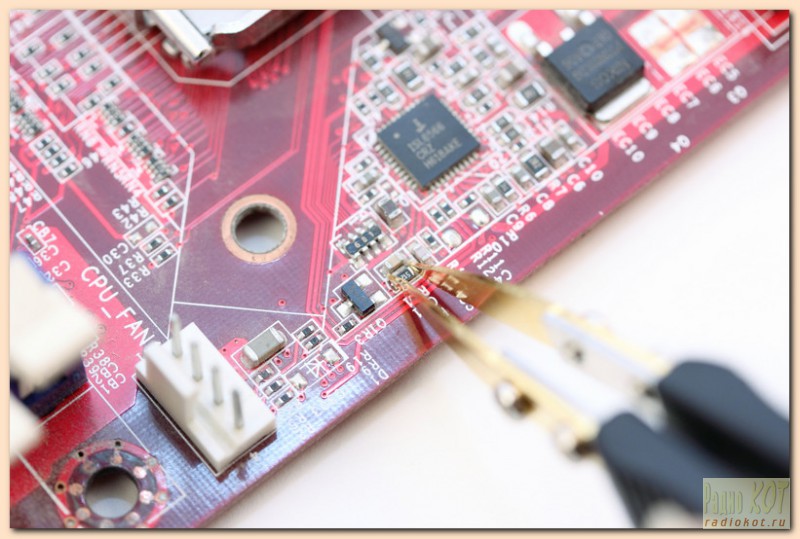

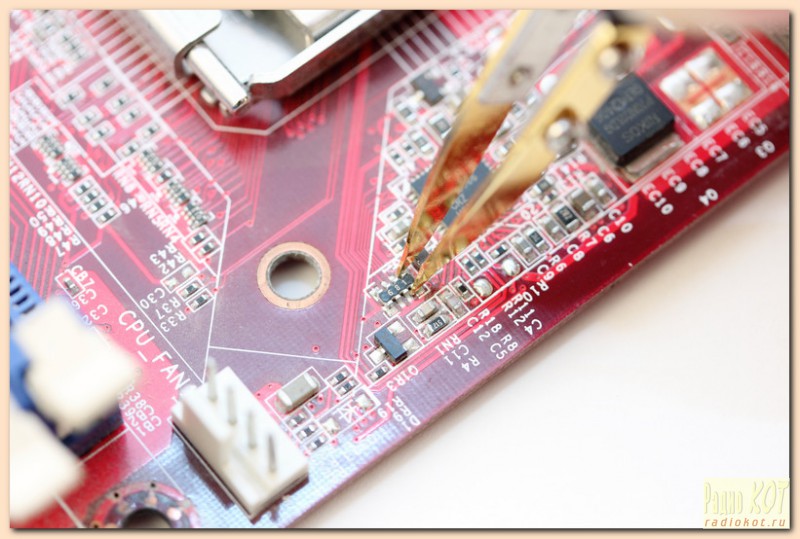

Ну что – тыкаю:

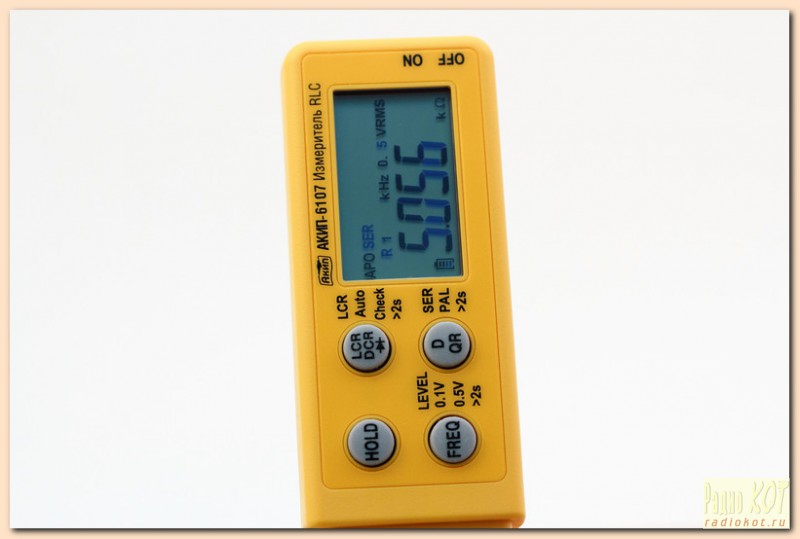

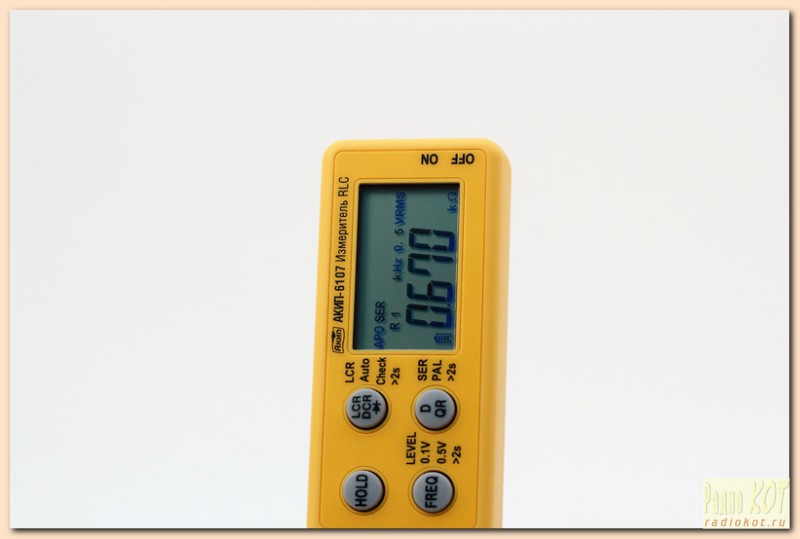

Получаю:

Опять тыкаю:

И снова получаю:

А вот электролит, например:

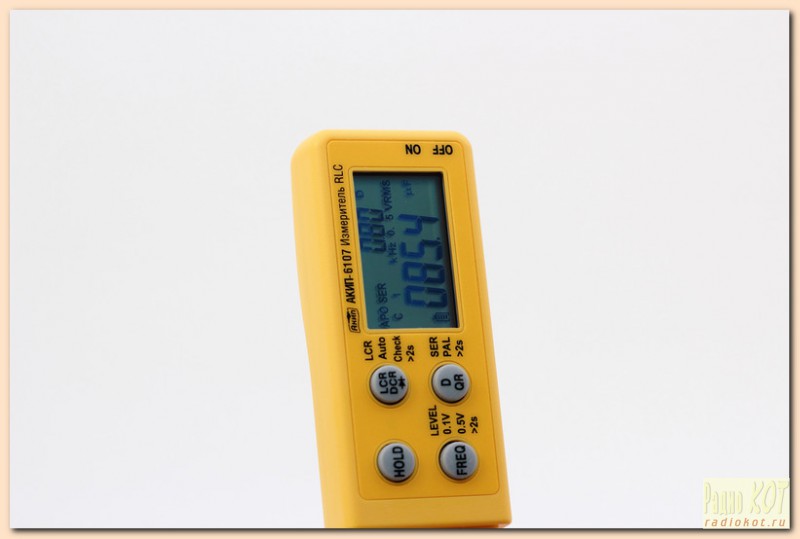

Есть:
Ишь ты – работает, ты посмотри на него.
Привирает немного, но совершенно не критично, к тому же нельзя измерять параметры компонентов без выпайки их из платы. Вернее, можно, но на точность рассчитывать не приходится. А чтобы прикинуть-оценить – отлично, я считаю.
Что хочется отметить после работы с измерителем.
Усилие на пинцете очень небольшое – пальцы не устают, даже если приходится долго удерживать пинцет в одном положении. С другой стороны, этого усилия достаточно, чтобы почувствовать обратную связь с пинцетом и правильно регулировать силу захвата компонента. Время измерения довольно велико – почти 2 секунды. Тем, кто привык к аналоговым измерителям придется поначалу подергаться, но привыкаешь быстро. Электролитические конденсаторы измеряются без соблюдения полярности – прибору без разницы, где у того плюс, а где минус. А вот прозвонка p-n переходов осуществляется все так же, дедовским методом – прикладываешь в одном направлении, потом направление меняешь и снова прикладываешь. Если приложил в прямую, получишь сопротивление перехода. Если в обратном – индикацию выхода за пределы измерений. Бесконечность, то бишь. Ну это в случае исправного перехода, разумеется.
Автовыбор предела измерений – это вещь, доложу я вам. Никакой дерготни и возни с переключателями. Нажатием одной кнопки выбрал нужный параметр измерения и все.

Итого:
Плюсы: продуманная конструкция, отличный функционал, простота использования.
Минусы: ощутимое время измерения.
И вот еще что – цена пока не известна. Уж даже и не знаю – плюс это или минус.
Небольшое дополнение – оказывается, цена уже известна – 6107 будет стоить около 2300 рублей. Что ж, можно записать в плюс, пожалуй.

Большое спасибо компании ПРИСТ за предоставленное на тестирование оборудование.

основной экран (R, L, C), дополнительный экран (Q/, D)

индикатор режимов измерения

4 разряда на осн. экране (6.000)
3 разряда на доп. экране

0°С…40°С и относительная влажность до 70%

3 В (2шт х литиевые бат. CR2032)

50 ч (непрерывная работа)

110 г (с батареями питания)

Экран у пинцета очень приятный – контрастный, с большими, легкочитаемыми буковками и циферками:

Легкая синева некоторых сегментов вызвана не дефектом дисплея, а рассинхронизацией срабатывания затвора фотоаппарата и обновления дисплея. Как и все коты, я тоже отличаюсь повышенной ленностью, и переделывать снимок мне было не охота.
Как уже указывалось выше, питается эта штуковина от двух литиевых батареек CR2032.
Кстати, на крышечке отсека питания можно видеть такую, уже почти забытую приятность, как контрирующие шайбы, которые при замене элементов питания не позволяют выпасть саморезам, крепящим крышку на корпусе. Пустячок, а приятно.
Правда, одна из этих шайбочек при съеме крышки пыталась остаться на противоположной стороне, но была поймана и возвращена на законное место. Бывает.
Вообще, корпус пинцета оставляет очень приятное ощущение. Сделан он из жесткого, шершавого пластика, так что никаких отпечатков пальцев на его поверхности не будет и держать его в руке очень приятно. Корпусные детали хорошо подогнаны – ничего не скрипит, не трещит и не стонет. Колпачок пинцета держится на корпусе очень хорошо – случайно скинуть его не получится – нужно приложить ощутимое усилие, чтобы его стащить. В тоже время, при этой процедуре никакого скрежета и прочих звуковых эффектов не происходит. Колпачок снимается и одевается очень мягко. Как у них это получилось я не знаю – скорее всего, им пришлось продать душу дьяволу. Ну, чью-нибудь.
Ну что, лапы чешутся просто невыносимо, поэтому придется почесать их об отвертку. Надеюсь, наши коллеги простят мне столь вольное обращение с вверенным мне имуществом. Я все соберу обратно, правда.
Итак, что внутри? Откручиваем два самореза со стороны задней крышки, она снимается полностью.
Измеритель построен на двух микросхемах:
ES51930 от Cyrustek:
Собственно, эта микросхема – и есть измеритель в виде system on chip – полностью самодостаточное, интегрированное решение.
Ну, а в дополнение к ней, для реализации всяких удобств в управлении и индикации прикрутили микроконтроллер от TI – MSP430F437:

Это 16-разрядный МК с ультранизким потреблением электричества, на борту у него 32Кб флеша, 1Кб оперативной памяти, 12-битный АЦП и даже USART. Да, собственно, если интересно, все о нем можно узнать на сайте TI.
На обратной стороне платы ничего интересного не нашлось – только кнопки управления и индикатор, закатанный в прозрачный пластик.
Кстати, оказалось, что задняя стенка прибора экранирована:

И это не может не радовать, особенно при измерении таких капризных вещей, как индуктивность и емкость.
Ну вот, практически все выяснилось, осталось попробовать приборчик в работе, что я и сделал.
Поскольку никаких текущих измерений мне делать было не нужно, я нашел среди хлама старю материнскую плату и решил её чуток поисследовать.
Ну, вернее, не всю её, а небольшой кусочек:

Тут на СМД резисторах весьма кстати нанесена читаемая маркировка, так что можно сравнить её и то, что покажет измеритель.
Ну что – тыкаю:

Получаю:

Опять тыкаю:

И снова получаю:

А вот электролит, например:
Есть:
Ишь ты – работает, ты посмотри на него.
Привирает немного, но совершенно не критично, к тому же нельзя измерять параметры компонентов без выпайки их из платы. Вернее, можно, но на точность рассчитывать не приходится. А чтобы прикинуть-оценить – отлично, я считаю.
Что хочется отметить после работы с измерителем.
Усилие на пинцете очень небольшое – пальцы не устают, даже если приходится долго удерживать пинцет в одном положении. С другой стороны, этого усилия достаточно, чтобы почувствовать обратную связь с пинцетом и правильно регулировать силу захвата компонента. Время измерения довольно велико – почти 2 секунды. Тем, кто привык к аналоговым измерителям придется поначалу подергаться, но привыкаешь быстро. Электролитические конденсаторы измеряются без соблюдения полярности – прибору без разницы, где у того плюс, а где минус. А вот прозвонка p-n переходов осуществляется все так же, дедовским методом – прикладываешь в одном направлении, потом направление меняешь и снова прикладываешь. Если приложил в прямую, получишь сопротивление перехода. Если в обратном – индикацию выхода за пределы измерений. Бесконечность, то бишь. Ну это в случае исправного перехода, разумеется.
Автовыбор предела измерений – это вещь, доложу я вам. Никакой дерготни и возни с переключателями. Нажатием одной кнопки выбрал нужный параметр измерения и все.

Итого:
Плюсы: продуманная конструкция, отличный функционал, простота использования.
Минусы: ощутимое время измерения.
И вот еще что – цена пока не известна. Уж даже и не знаю – плюс это или минус.
Небольшое дополнение – оказывается, цена уже известна – 6107 будет стоить около 2300 рублей. Что ж, можно записать в плюс, пожалуй.

Большое спасибо компании ПРИСТ за предоставленное на тестирование оборудование.

RC-метр или портативный измеритель RLC-параметров АКИП-6107

Общие сведения

АКИП-6107 представляет собой пинцет-измеритель пассивных SMD-радиоэлементов, обладающий возможностью автоматического выбора измерительного режима – R, C, L – и диапазона.

Достоинства и преимущества

Одно из главных достоинств устройства – это уменьшение количества времени, нужного для проверки неполадок и наладки сложных плат. Таким образом, существенно повышается производительность работы. Прибор автономен, имеет ультракомпактные размеры, выполнен в современном эргономичном дизайне, обладает удобной и простой настройкой и управлением. Используя его, специалист может выполнять работу одной рукой. При этом полученный результат мгновенно выводится на экране измерителя. На фоне своих конкурентных аналогов прибор выглядит более достойно. Целый ряд более высокоточных моделей измерителей имеет намного большую стоимость, что обуславливает их недоступность для массового потребителя.

Устройство

Прибор снабжен позолоченными контактами и встроенным цифровым мультиметром. Измерительные щупы обладают специальными упорами в области удержания. Их рабочая поверхность имеет рифление, что обеспечивает удобное и надежное удержание устройства в руке. Масса измерителя составляет 100 г. Он питается от элемента CR2032 (3 В). АКИП-6107 имеет минимальные габаритные размеры. В поставляемый комплект входит чехол-крышка, при помощи которого осуществляется переноска и хранение устройства.

Технические характеристики

Максимальное разрешение измерителя составляет 0,01 ома и 0,1 пикофарад. Его базовая погрешность в основной зоне рабочих интервалов допускается на уровне 1% в большую или меньшую сторону. Скорость измерения равна 2 измерениям в секунду. Раскрыв контактов или рабочий зазор в свободном состоянии имеет наибольшее значение 14 мм. Это дает возможность использовать устройство во время работы с двухконтактными SMD-элементами chip типа.

Основные возможности

Прибор снабжен функцией автоматического выбора режима измерений. Эта возможность придает ему особую полезность при проведении оперативного контроля и идентификации элементной базы как в исполнении с выводами, так и в виде SMD. Вид элемента – резистор, индуктивность, конденсатор – определяется автоматически. Также подбирается подходящий измерительный предел и частота тестового сигнала, которая по умолчанию равна 1 килогерцу. Возможности вручную выбрать другое значение частоты не предоставляется. Измеритель АКИП-6107 также оборудован функцией ручного выбора и фиксации измерительных пределов.

Вид элемента, условия и результат измерений выводятся на экран. При этом значение исследуемого компонента отображается на основном дисплее. Дополнительный экран необходим для вывода значения вспомогательного показателя, а также измерительных условий при проверке емкости, сопротивления, индуктивности. Устройство снабжено функцией удержания показаний на экране. Шкала имеет максимальную индикацию – «3.000».

Доступен автоматический выбор типа измеряемого параметра. Предусматривается выбор схемы замещения при проверке элементов. Это может быть последовательная или параллельная схема. В режиме ESR на дисплей выводится внутреннее сопротивление конденсатора или эквивалентное последовательное сопротивление. АКИП-6107 предоставляет возможность звуковой прозвонки цепи и испытания p-n переходов. Также можно проводить измерения электролитических конденсаторов. Устройство снабжено функцией автоматического выключения питания, которая используется в целях снижения энергопотребления. В случае необходимости данную возможность можно отключить.

Уровень тест-сигнала может быть увеличен от 0,1 Вскз до 0,5 Вскз. Таким образом значительно повышается точность измерений даже тех элементов, которые находятся в цепях, и уменьшаются потери при проведении тестирования керамических конденсаторов.

Применение

• на производстве радиоэлектронной аппаратуры, электроаппаратуры;
• ремонт телекоммуникационной аппаратуры;
• при тестировании комплексного сопротивления;
• при сортировке элементов SMD;
• во время проверки деталей поверхностного монтажа на печатных платах.

Измеритель АКИП-6107 можно использовать при работе со следующими радиоэлектронными элементами:

• конденсаторы;
• резисторы;
• индуктивности;
• тиристоры;
• диоды;
• светодиоды.

Комплект поставки АКИП-6107:

• руководство по эксплуатации,
• батарея питания (2).
