Aneng q1 true rms цифровой мультиметр

Приветствую! Тему про выбор бюджетного карманного осциллографа очень подробно я поднимал прошлый раз, да и про измерители и тестеры с Али тоже была статья. А вот про компактные мультиметры и тестеры с высококонтрастным экраном по технологии EBTN (инверсные дисплеи) информации минимум, поэтому я решил подобрать все доступные модели в одном месте. Все тестеры современные — имеют быстрые и производительные чипы (до 9999 отсчетов), TrueRMS, дополнительные функции, но и стоимость чуть-чуть выше привычных. Тестер с EBTN-экраном можно выбрать, начиная от $13. Итак, надеюсь, что каждый сможет подобрать себе новую модельку. Ряд производителей (BSIDE, ANENG, MESTEK, ZOYI, Richmeters, MUSTOOL) имеют очень похожие, если не одинаковые модели, так что смотрите по цене, а также при выборе обращайте внимание на комплектность (сумочка, термо-щуп).

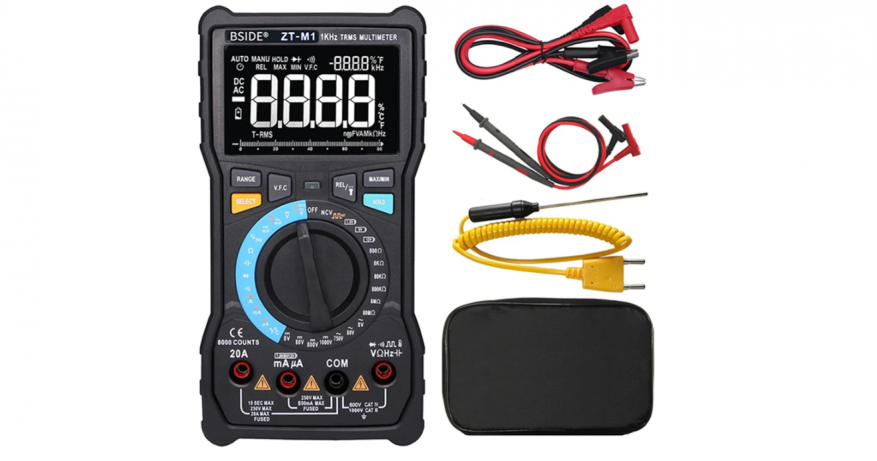

Одна из первых и популярных моделей, которая появилась на Али с инверсным экраном — это одна из самых продающихся версий мультиметра RM405B. Он же BSIDE ZT-M1 или MUSTOOL MT109. Представляет собой компактнейший карманный измерительный прибор с TrueRMS, неконтактным датчиком напряжения (NCV) и с инверсным экраном. В комплекте есть два набора щупов (обычные и крокодилы), а также датчик температуры К-типа. Очень удобно, что есть сумочка. Измеряет ток до 20 А, частоту и скважность сигнала. Есть встроенный генератор сигнала (до 5кГц). Питается от 3 х ААА батарей

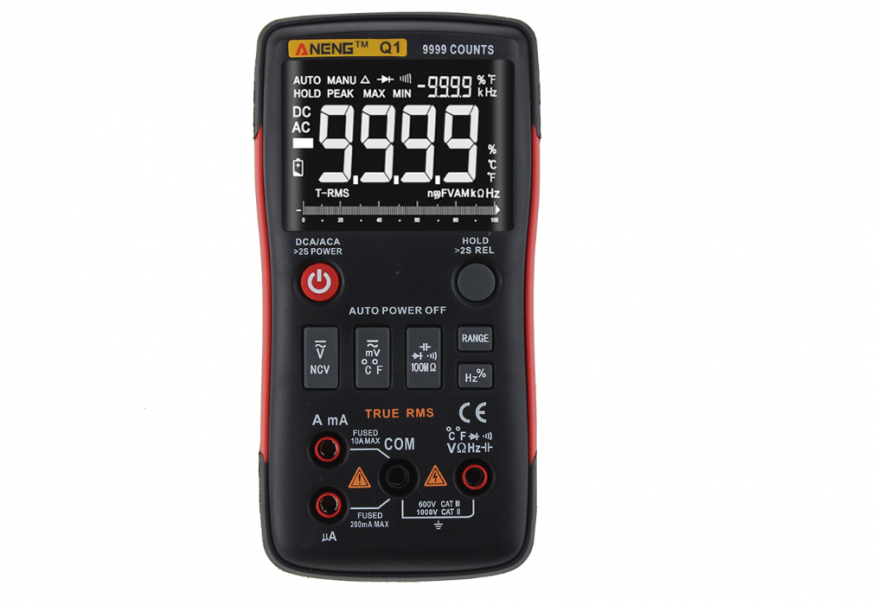

Еще одна крайне популярная и качественная модель Q1 от ANENG. Имеет быстрый чип на 9999 отсчетов, удобный карманный корпус, В отличие от предыдущего имеет округлые формы (не цепляеся в кармане) и питается от 2 х ААА батарей. Из функций: аналоговая шкала, TrueRMS, неконтактный датчик напряжения (NCV), инверсный экран, температура, частота, скважность. Мультиметр полный автомат — умеет определять нужный диапазон измерения. Кстати, в этой модели избавились от селектора режимов, что положительно сказывается на дологовечность эксплуатации.

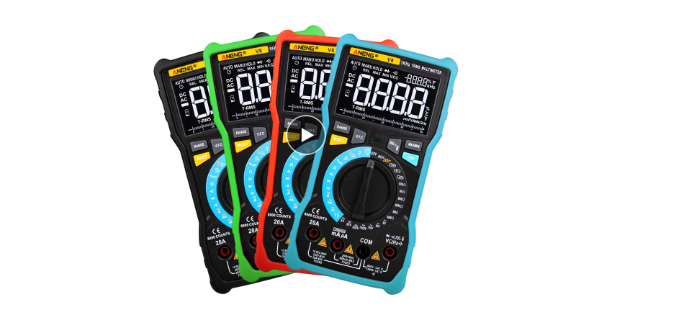

В отличие от первого в списке (BSIDE ZT-M1), этот мультиметр больше, более функциональный, а также имеет аналоговую шкалу (см. фото), которая позволяет визуально и быстро оценивать результат измерения. Этот мультиметр аналогичен RICHMETERS RM406B, правда несколько дешевле. Обратите внимание на дополнительную функцию фильтра V.F.C. (variable frequency converter — фильтр низких частот), которая удобна при измерениях импульсных источников с высокочастотной паразитной пульсацией.

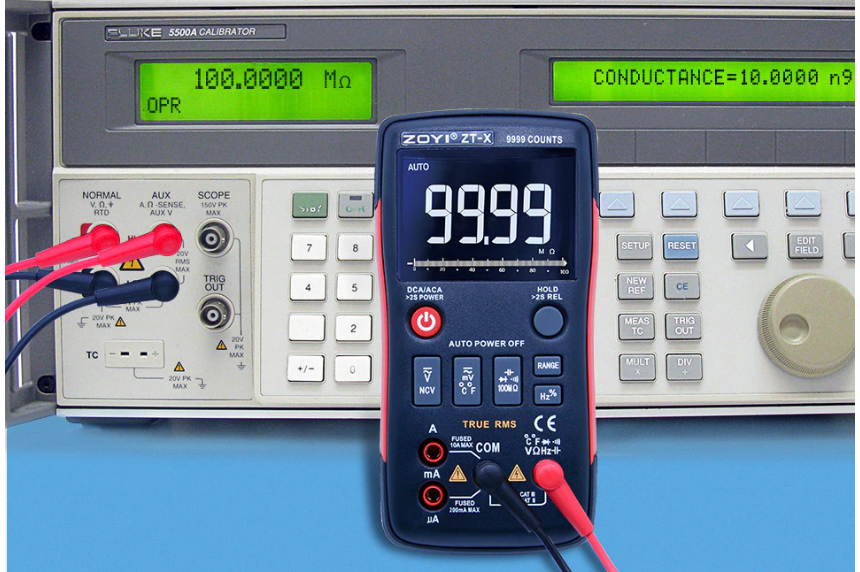

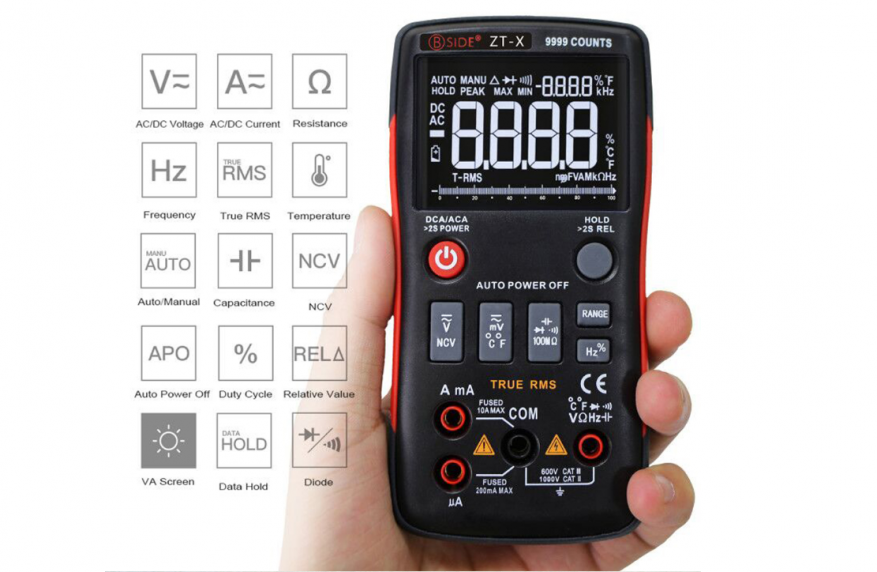

Еще раз популярная модель мультиметра в компактном корпусе. Это BSIDE ZT-X, он же Richmeters RM409B и ZOYI ZT-Х, и ANENG Q1, про который шла речь выше. Все эти братья близнецы отличаются друг от друга ценой — за бОльшую стоимость производители комплектуют мультиметр дополнительными щупами и сумочкой (или наоборот). В любом случае, это в принципе один из лучших мультиметров на рынке — 9999 отсчетов, быстрая прозвонка, все необходимые функции, TrueRMS, аналоговая шкала, частота и скважность сигнала и так далее.

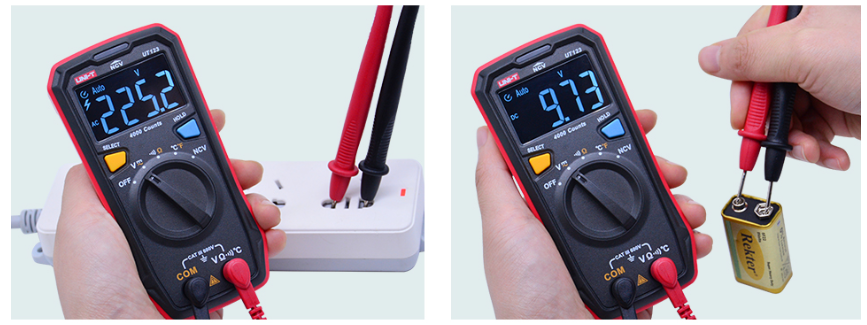

Это очень компактный измерительный прибор с контрастным EBTN экраном, который помещается в кармане. Это не абы какой китаец — это вполне фирменный UNI-T, который имеет сертификацию в РФ. Тестер UT123 имеет базовый функционал, автоматический выбор пределов измерения, контрастным экраном и NCV (неконтактный датчик напряжения). Хороший вариант для тех, кто ищет качественную продукцию.

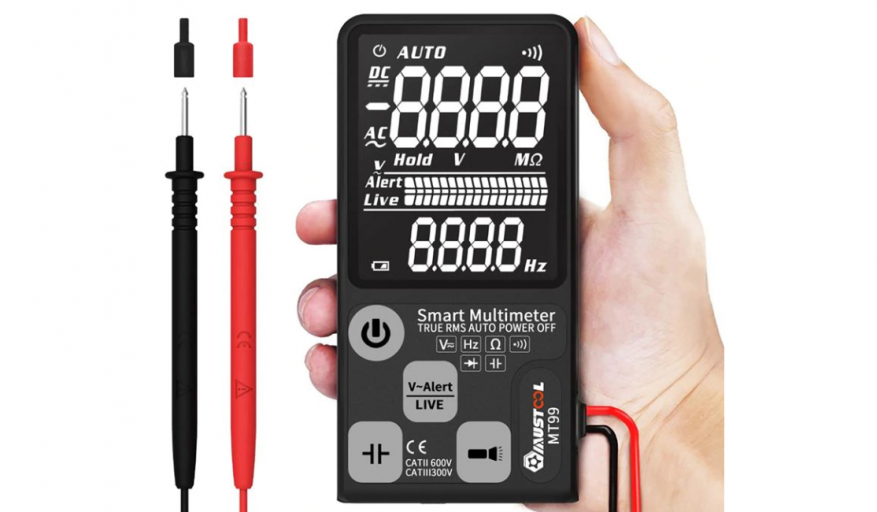

Мультиметр с огромнейшим необычным экраном и с большими символами. Теперь не придется вглядываться в дисплей прибора — это «глазастый» вариант для быстрых измерений. В центре расположена аналоговая шкала для быстрой оценки величины. Мультиметр MT99 имеет EBTN контрастный дисплей, что очень удобно на солнце и при недостатке освещения. Эта же модель продается на Али как BSIDE ADMS7/ADMS9CL. Из функций дополнительно отмечу измерение частоты и фонарик (!).

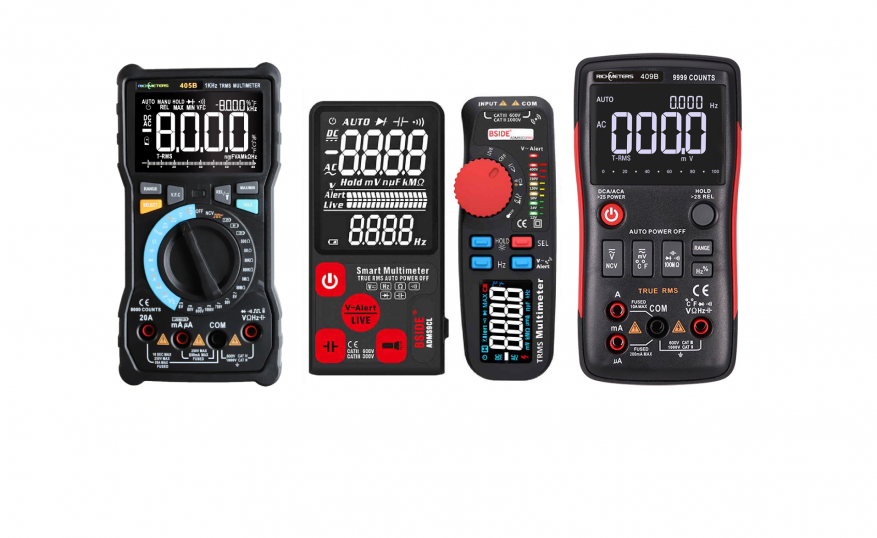

Уникальный набор цифровой мультиметров BSIDE для электрика. В наличии в России можно взять недорогой комплект из профессионального компактного мультиметра-ручки ADM92CL PRO — такие любят использовать электрики. Дополнительно идет старшая модель тестера с большим экраном ADMS9CL (про похожий ADMS7/MT99 шла речь выше), тестер фаз и заземления сети Т1101, который определяет фазность и правильность расключения розеток, а также в комплекте есть щупы-крокодилы бонусом. У мультиметра-ручки имеется светодиодная аналоговая шкала уровня, оба тестера с TrueRMS и на 6000 отчетов. Оба имеют высококонтрастный дисплей, а у ADM92CL PRO еще и с цветными вспомогательными обозначениями.

Читайте также:  Зачем нужна гидрострелка в системе отопления

Еще одна хорошая модель от UNI-T — продвинутый тестер UT139S с True RMS и встроенными фильтрами LPF-pass (фильтр низких частот). Имеется встроенный температурный тест (датчик К-типа в комплекте), неконтактный датчик напряжения NCV, измерения частоты и скважности. От младшей модели UT123 отличается большей точностью (6000 отчетов против 4000) и функциональностью, а от аналогичной модели UT139Е отличается наличием контрастного EBTN-дисплея. Есть аналоговая шкала и автоматический выбор поддиапазонов измерения.

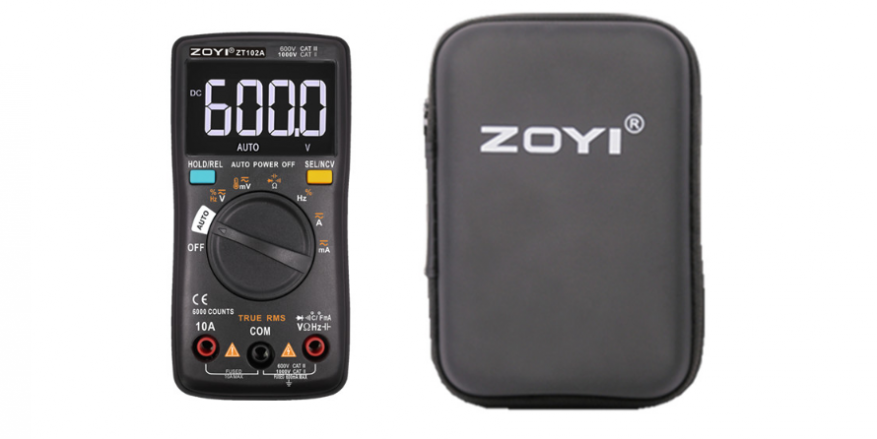

Ну и классика — мультиметр в корпусе RM100. Речь идет о ZOYI Digital ZT102A — компактнейшем карманном мультиметре привычной «народной» модели. Просто в RM100/ZT100 добавили инверсный экран. Весь остальной функционал на месте. Цена небольшая (чуть выше обычных моделей), но в лоте есть вариант с защитной сумочкой для переноски. Питается от двух батарей ААА типа.

В приниципе, аналогичен самому первому ZT-M1, но имеет цветные корпуса на выбор. Хоть что-то веселенькое будет в работе. Да и яркий прибор сложнее забыть или потерять. В ассортименте на выбор корпуса: красный, синий, зеленый или классический черный. Ну а вернее будет сказать, что это не корпус, а защитный силиконовый чехол (!). В любом случае, достаточно интересный к покупке вариант.

Все мультиметры обеспечивают высокую точность измерений и базовый функционал. Можно смело рекомендовать к покупке себе, в подарок или на работу.

Рекомендую ознакомиться с моими лучшими подборками гаджетов в моем профиле.

Дайджест разного рода инфы из СЕТИ о популярных handheld DMMs (Digital MultiMeters)


— DT-830 — 2000 отсчетов, чип ICL7106. $2-$5

Возмущенный читатель воскликнет: Нет, мы всё понимаем, и то, что в заглавии статьи маячит слово «нищеброд» и т.п., но какие-то пределы все-равно надо иметь! Но я не собираюсь над кем-то издеваться, просто у всего должен быть 0 или какая-то иная точка отсчета, в том числе и у нищеты, незнания/слабоумия или неуважения к себе. Тем не менее, мультиметр 830-го семейства (DT-830B/832/838, M-830/832/838 e.t.c, e.t.c, e.t.c) — это КЛАССИКА! До сих пор живой и массово изготовляемый в Китае исторический артефакт — нетленный памятник-напоминание о нищих 90-х (как и паяльники ЭПСН — тоже еще живые пока напоминания о советском детстве и радио-кружке в Доме пионеров).

В наше время этот мультиметр уже стал мемом и его наличие в чьих-то руках — это либо диагноз (у 830-х и по ныне имеется весьма обширный фан-клуб довольно агрессивных поклонников), либо этот человек ОЧЕНЬ скуп или ОЧЕНЬ беден, но чаще всего — это обычный нуб, которому зачем-то понадобился в хозяйстве «тестер». Во второй декаде XXI века «серьезные дяди» порекомендуют этот DMM к покупке только для школоло! Как и для прочих students или самообучающихся, т.к. он выполнит до 95% типичных задач начинающего, там, где ему понадобится измерять U/I/R. Точность 0.5/1% в режиме V DC (напряж.пост.тока) всего за $5 (уже в комплекте с «Кроной» (элемент 6F22), которая продается у нас обычно за $2) — и это на самом деле круто! И не так обидно, если падаван однажды BLOW it UP or BURN it DOWN. Желательно брать модель DT-832 (имеет звуковую прозвонку) или DT-838 (кроме того имеется измерение t° с помощью комплектной термопары).

Обзор на mysku.ru, обзор от Дэйва одного из 100500 клонов сабжа.

Читайте также:  Грабли ворошилки прицепные на трактор



— HYELEC MS8232 — $10

Новейший аналог мема «DT-830» и классический пример неправильного маркетинга. ХУЕЛЕЦ (или ХУЕЛЁК) — «умелец» (Кит.). Нет, это не название модели мультиметра или нового третьеразрядного китайского «бренда», поднявшегося из подвалов и гаражей пригородов Шэньчжэня. Это вполне точное и доставляющее погоняло наивного и деятельного персонажа — радостного обладателя сего прибора. Этот DMM весьма популярен на муське (mysku.ru), т.е. в толщах народных масс, что как_бэ характеризуе уровень менталитета и благосостояния в странах на ex-совковом пространстве.

Если вы кого-то из коллег на работе тайно не уважаете или презираете — купите этот прибор ему в подарок на день рождения, чисто ради лулзов и собственного морального триумфа.

Щас вроде бы китайцы поняли, что сильно лоханулись и срочно rebrand’ировали ХУЕЛЕЦ в PEAKMETER.



— M890 — 2000 отсчетов, чип ICL7106. $9-12.

Еще один legendary oldshit DMM из 90-х, также выпускаемый множеством фирмешек и по ныне. Скорее всего будет в наличии даже в деревенской лавке по продаже гвоздей и электролампочек. Это обычно был 2-й (после DT-830), т.е. уже «более серьезный прибор» у типичного такого нашего «хуельца» умельца из народа. Некоторые из них в последние 2 года, благодаря упорной трудовой деятельности на просторах ютуба или муськи, а так же спонсорской помощи китайских интернет-магазинов, резко перескочили с DT-830/M890 (до этого спокойно сидели на них по 15-20 лет) на более дорогие приборы.

Иногда кажется, что все эти мультиметры на старом добром и славном чипе ICL7106 — бессмертны, как и Вечный жид. Можно предположить, что ЗДЕСЬ (т.е. в_миру) им покровительствует кто-то очень могущественный — просто включите такой DMM и в этот момент взгляните на его дисплей >:-D>.


ВНЕЗАПНО! Некоторые люди считают, что прозвонка цепей — это архиважнейшая функция в мультиметре и что именно DT-832/838 или M890 (в отличие от многих современных DMM) делают ее полностью кошерно, т.к. прозвонка у них чисто аналоговая или, как ее еще называют, «без фиксации».

Схемотехнически в DT-832 (см. схему) она выполнена на компараторе на ОУ, который сравнивает падение напряжения на измеряемой цепи при пропускании через нее фиксированного тока, т.е. DMM при этом работает как_бэ в режиме омметра (на пределе 200Ω), порог срабатывания компаратора определяется резисторами делителя (R103 и R104) в соотношении

1/4, т.е. компаратор срабатывает при сопротивлении

Всем хорош мультиметр ANENG Q1, но есть у него небольшие неприятные особенности связанные с подсветкой.
Во-первых подсветка плохо работает, при питании мультиметра, от NiMh аккумуляторов.
Во-вторых, ток потребления прибором по разным сведениям 20-35мА.
И еще мне очень сильно хотелось, что вместо белой подсветки была «ламповая» теплая желтая.:)

В приборе используется подсветка белого цвета. Напряжение свечения, белого светодиода, порядка 2.55В.
Прибор питается от двух источников питания формата АА и напряжении 1.5В.
При использовании аккумуляторов NiMh, когда напряжение на одной банке понижается до 1.25В, то подсветка перестает работать.
Загадка — почему производитель не сделал питание прибора через преобразователь типа 2-3.5В в 3.3В или почему не поставил отдельный преобразователь на питание подсветки?
В обзоре и комментариях под ним обсуждаются вопросы подсветки, и там я говорил о том, что есть желание поменять цвет подсветки на желтый.
Наконец дошли руки и я это сделялЬ :)

Дисплей прибора состоит из двух частей — собственно сам дисплей и пластина подсветки обеспечивающая равномерное распределение по всей площади дисплея, этакий экран.
На этом экране в торцах стоят два smd светодиода белого свечения

Вытаскиваются довольно просто.
Сначала я хотел использовать желтые светодиоды в стандартном 3мм корпусе, просто прилепив их вместо «родных», но оказалось, что место очень ограничено и просто так светодиоды не вместятся.
Вариантов два — либо купить желтые smd светодиоды либо обточить 3мм и попробовать их туда вдудолить :)
Нашел подходящие smd светодиоды желтого света
И даже заказал их, но решил не ждать, а попробовать поставить обточенные 3мм. Руки не для скуки и всё такое :)
На картинке слева направо — светодиод который стоял в экране, два обточенных светодиода и не обточенный диаметром 3мм.

Читайте также:  Зачем в оладьи добавляют соду

Обтачиваются светодиоды дремелем, очень просто и быстро, главное не увлекаться :)
Переднюю часть светодиодов отполировал войлочной насадкой на дремель, с небольшим количеством пасты ГОИ.
После этого обрезал длинные выводы и распаял на проводки которые соединяли прежние светодиоды

Светодиоды прилепил на небольшое количество термоклея.
Так как были сомнения в том, что светодиоды будут нормально равномерно освещать экран, решил проверить их работу от литиевого аккумулятора. И тут я немного накосячил — приготовил резистор 300 Ом, через который собирался подключить два светодиода, но отвлекся на что-то и подключил светодиоды напрямую к аккумулятору. Жизнь этих светодиодов была о-очень яркой, но о-очень короткой :)
Пришлось обтачивать два других, благо это делается буквально за 3-5 минут.
Заодно и проводки поменял, т.к. как родные укоротились, да и сделаны они, каждый из двух отрезков, а я сделал одним длинным просто зачистил небольшой участок ближе к концу.

При установке, пришлось срезать часть пластмассового корпуса, в который ставится дисплей, а также частично убрать термоусадку и подогнуть выводы более плотно. Никаких проблем не возникло — все элементарно.
В общем все получилось.
При измерении тока потребления прибора, он оказался 35мА, до переделки был порядка 20мА. Возможно потому, что питание подсветки рассчитано на напряжение 2.5В т.е. на напряжение свечения белых светодиодов, тогда как напряжение свечения желтых светодиодов 1.8В.
Поэтому решил последовательно со светодиодами поставить балансный резистор.
Для подбора номинала балансного резистора, использовал переменный резистор, и подобрал его сопротивление так, чтобы ток потребления был 20мА, при этом подсветка была довольно яркая. Сопротивление получилось равным 36 Ом.
На плате прибора, последовательно с подсветкой уже стоит резистор номиналом 10 Ом. Поэтому я его просто поменял на smd резистор 47 Ом.

После этого проверил работу подсветки от двух не свежих NiMh аккумуляторов
Светит отлично :)

Работа от двух АА обычных батареек, яркость такая же как от аккумуляторов.

Проверка при очень ярком свете

Таким образом очень доволен что удалось сменить цвет подсветки — меня прямо прёт от этого желтого цвета :)

Насчет работы от аккумуляторов.
С одной стороны это хорошо, но ведь можно использовать и батарейки.
Прибор у меня в работе примерно 2 месяца. Сразу поставил в него 2 АА батарейки купленные в леруа по 10руб за штуку.
Пользовался не каждый день, но довольно часто, кроме того, несколько раз прибор использовался в режиме когда автоматическое отключение было заблокировано и прибор работал по нескольку часов включенным.
Таким образом, для моего режима использования, двух простых АА батареек, должно по идее хватать на полгода. При цене батарейки 10 рублей, смысла менять их на аккумуляторы не вижу :)
Некоторое время назад, я заказал небольшой преобразователь 1.8-5В в 3.3В планировал подключить через него питание прибора, но теперь сомневаюсь, что это надо делать, ведь при работе подсветки до 1.8В, аккумуляторы или батарейки могут разряжаться до 0.9В.
Но этот момент я еще не проверил :)
