Хорошая подборка полезных и необычных источников питания с Aliexpress, цены стартуют от $1. Есть очень интересные варианты. Подойдут как для разработки плат, так и для тестирования и ремонта.
Огромное количество других полезных статей и подборок можно посмотреть в моем блоге:
ПОДРОБНОЕ СОДЕРЖАНИЕ БЛОГА ЛЕКСУСА ТОЙОТОВИЧА
Начну с интересного и доступного варианта — питальника от USB источника или внешнего аккумулятора
Представляет собой компактный «питальник», работающий от USB. Обеспечивает выход до 15 Вт, стабилизация тока предусмотрена в пределах 2А. Удобно тестировать автономные устройства и проверять, например, светодиоды (в режиме CC). Есть поддержка быстрой зарядки.
Аналогично предыдущему, есть поддержка быстрой зарядки QC, и выходная мощность 15W. Подключение — клеммы. Установлен простой сегментный индикатор для отображения тока и напряжения.
Недорогой USB StepUP/Down (boost/buck) конвертер XY-UP для получения тестового напряжения в диапазоне от 1.2V до 24V. Мощность всего 2-3 Вт, но и схема простейшая.
Если нужно что-то посерьезнее, то рекомендую посмотреть в сторону DIY модулей с регулировкой и стабилизацией ток (СС) и напряжения (СV).
Для создания своих источников питания от подойдет интересный модуль-стабилизатор DPX6005S. Параметры выхода — 60V/5A. Можно найти и более мощную модель: DPX6012S.
Отличается повышенной мощностью (1 кВт) и выходом до 20 А. Есть комплектация с блютуз-модулем и USB-управлением. Один из самых лучших вариантов для домашних блоков питания.
Один из самых популярных источников — импульсный настольный источник питания с регулировкой Gophert. Никаких дополнительных источников не требуется — все встроено внутри. Стабилизация и регулировка тока доступна в пределах 32В и 5А.

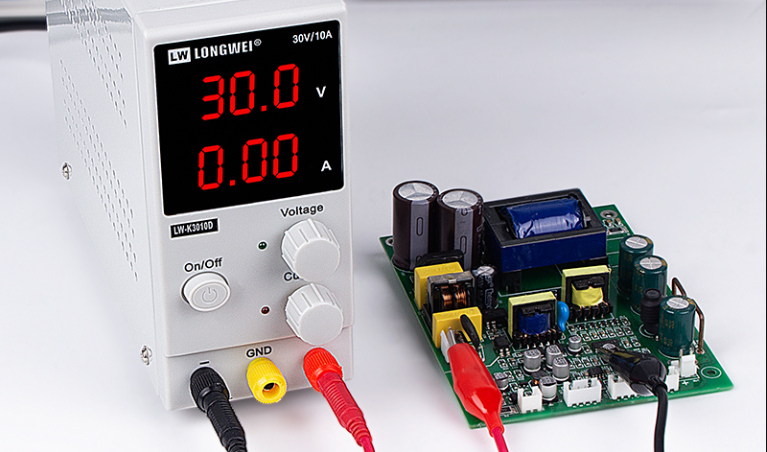

Компактный лабораторный источник питания для ремонта и проектов. Более мощный, чем предыдущий. Параметры выхода: 30В и 10 А.
Обновленный вариант ЛБП, более интересный дизайн, больше дисплей, удобнее организована панель для работы. На мой взгляд один из самых оптимальных.

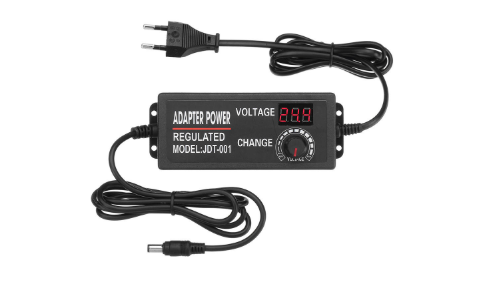

Хороший блок питания в форм-факторе ноутбучных блоков. Есть регулировка и стабилизация напряжения в пределах 9-24V, Обеспечивает выход до 3A (72W). Цена весьма демократичная (по акции $7)
Устанавливаются прямо на плату. Одни из лучших в своем классе. Компактные и эффективные. Преобразуют с 220в на нужное напряжение.
Подобные источники питания с Алиэкспресс могут быть значительно дешевле, чем аналогичные в оффлайн магазинах. А часть ассортимента не найти даже под заказ.
