Датчик температуры для охранной сигнализации

В данной статье мы расскажем о датчиках, используемых в системах охранной сигнализации начального уровня, пригодных в том числе для самостоятельной установки. Несмотря на простоту в настройке и невысокую стоимость, многие из приведенных в примерах датчиков используются для защиты серьезных объектов, с успехом выполняя свои задачи в самых различных условиях. Для начала перечислим устройства, о которых пойдет речь. Самым популярным видом датчиков являются ИК-детекторы. Такие датчики подают сигнал при обнаружении в контролируемом помещении движения. Чтобы поднять тревогу при открытии двери, используются магнито-контактные сигнализаторы — герконы. Для охраны территории применяется специальный вид датчиков — датчики охраны периметра. Бывает, что требуется возможность подать сигнал тревоги в ручном режиме; для этого существуют кнопки тревоги, стационарные и носимые. Для обнаружения возгорания служат пожарные датчики: тепловые и дымовые. Дополнительную безопасность жилищу обеспечат датчики протечки воды и датчики утечки газа. Ниже мы рассмотрим каждый вид датчиков более подробно.

Проводные и беспроводные датчики

Прежде всего следует определиться с интерфейсом подключения датчика к контрольной панели — прибору, являющемуся головным устройством в системах сигнализации, который отслеживает состояние датчиков, обеспечивает постановку и снятие объекта с охраны, выполняет задачи автоматизации и другие. Описанию контрольных панелей будет посвящена отдельная статья.

Проводные датчики подключаются к охранной панели с помощью двух или четырех проводов. В случае подключения по двум проводам контрольная панель должна иметь функцию питания датчиков по шлейфу. Более универсальными являются четырехпроводные датчики с отдельными контактами для питания. Беспроводные (радиоканальные) датчики питаются от встроенной батареи, заряда которой, как правило, хватает на несколько месяцев. При низком заряде батареи датчик начинает подавать сигналы, напоминая о необходимости ее замены. Если проводные датчики универсальны и могут работать практически с любой контрольной панелью, радиоканальный датчик должен быть совместим с конкретной панелью; чаще всего датчики и панель должны быть одного бренда.

ИК-датчики

Пассивные инфракрасные детекторы, называемые также датчиками объема, предназначены для обнаружения движения. В качестве чувствительного элемента используется матрица — пироприемник, или пироэлемент, похожая по принципу действия на матрицу в фотоаппаратах или видеокамерах, однако работающая в невидимом человеческому глазу диапазоне. Так как для обнаружения движения не требуется большая детализация, чувствительный пироэлемент в ИК извещателях имеет разрешение всего несколько пикселей. Для формирования «изображения» охраняемого пространства на пироприемнике служит линза Френеля, выполненная из непрозрачного для видимого света пластика, который прекрасно пропускает и преломляет невидимые ИК-лучи. Детектор называется пассивным потому, что он не излучает лучи света, видимого или невидимого, а только фиксирует окружающую обстановку.

В зависимости от конфигурации охраняемого помещения в датчиках используются линзы разной площади охвата. Чаще всего это широкоугольная линза с диаграммой направленности в виде веера и линза типа «штора» с узкой полосой, на пересечение которой реагирует датчик. Иногда два типа линз совмещены в одной; для изменения диаграммы направленности нужно развернуть линзу на 180 градусов, что делается однократно при настройке системы.

Герконы

Наиболее простой и надежный датчик — это магнито-контактный сигнализатор, или геркон. Принцип действия основан на замыкании контактов за счет действия магнитной силы. Датчик-геркон состоит из двух частей — постоянного магнита, крепящегося на дверь, и собственно геркона, устанавливающегося на дверную коробку или врезающегося в нее при скрытой установке. Использование герконов наряду с ИК-детекторами позволяет увеличить число рубежей защиты вашего дома или офиса.

Герконы не требуют внешнего питания, если только это не радиоканальные модели, которые, впрочем, питаются от встраиваемой батареи. При выборе контактного извещателя следует учитывать зазор между дверью и коробкой, а также способ установки — врезной или накладной.

Датчики разбития стекла

Для охраны окон в помещении используются датчики разбития стекла. Такие датчики реагируют на звук разбиваемого или разрезаемого стекла. Чем толще стекло, тем громче звук и тем больше радиус действия датчика.

Датчики периметра

С одним из типов датчиков охраны периметра многие знакомы по фильмам про ограбления банков — это активные ИК-датчики типа «барьер». На одной стене крепится излучатель, на другой — приемник; при пересечении луча срабатывает тревога. В отличие от художественных фильмов, в реальности такие датчики используются преимущественно на улице, а узкие лучи света, образующие барьер, не видны глазу, сколько дыма через них не пускай, так как эти датчики работают в инфракрасном диапазоне. Установленные на стене здания на уровне окон, активные ИК датчики предупредят о готовящемся вторжении еще до того, как злоумышленник разобьет стекло и проникнет в помещение. Также инфракрасные барьеры устанавливаются на стойках по периметру охраняемой территории на некоторой высоте, исключающей срабатывание от домашних животных или в результате снежных заносов зимой.

Помимо активных барьеров, на улице допускается использование всепогодных пассивных инфракрасных извещателей. Такие датчики помимо повышенной защищенности корпуса от воздействия атмосферных осадков и низких температур устойчивы к воздействию прямого солнечного света и радиопомехам.

Более продвинутые системы охраны периметра включают в себя вибрационные, радиоволновые и другие типы датчиков; для их монтажа и настройки лучше обратиться к опытным специалистам, устанавливающим системы безопасности «под ключ».

Кнопки тревоги

Если охранная сигнализация подключена к пульту мониторинга, срабатывание датчиков отправляет сигнал на выезд на объект группы быстрого реагирования. Однако значительная часть покушений производится в дневное время, когда охранные датчики отключены. Для защиты от таких разбойных нападений существуют тревожные кнопки, подключаемые к контрольной панели.

Пожарные датчики

Установкой пожарной сигнализации на объектах, где такая сигнализация требуется действующими нормами и законами, должна осуществляться специализированными организациями, имеющими соответствующую лицензию. Однако, если установка пожарной сигнализации не является обязательной, наличие подключенных к контрольной панели пожарных датчиков позволит существенно повысить безопасность объекта. Пожарные датчики чаще всего используются двух типов: тепловые и дымовые.

Тепловые датчики

Как следует из названия, тепловые датчики реагируют на температуру. Простые датчики, называемые пороговыми, или максимальными, срабатывают при повышении температуры воздуха в помещении выше определенного порога. Этот порог должен быть достаточно высоким для предотвращения ложных срабатываний и одновременно не слишком высоким для раннего обнаружения возгорания.

Более продвинутые датчики — максимально-дифференциальные — принимают во внимание скорость роста температуры и гарантируют раннее обнаружение пожара при малой вероятности ложного срабатывания.

Дымовые датчики

Дымовые датчики срабатывают при появлении в воздухе дыма. Наличие дыма определяется по снижению прозрачности воздуха, циркулирующего через отверстия в корпусе датчика. Датчик дыма будет реагировать на любые примеси, снижающие прозрачность воздуха, например, мелкодисперсную пыль, поэтому хорошей идеей будет совместное применение на ответственных объектах дымовых датчиков вместе с тепловыми.

Элементы умного дома

Широкий функционал современных охранно-пожарных систем позволяет наряду с охранными функциями реализовывать задачи домашней автоматизации — умного дома, в частности, поддержание в помещении заданной температуры, дистанционное включение и отключение осветительных и других электрических приборов, контроль утечек воды и газа.

Датчики температуры

Датчики температуры, как правило, используются для автоматического управления отоплением. Пороговые датчики температуры подают сигнал при превышении температурой заданной величины. Измерительные термодатчики, в частности, цифровые, передают точное значение температуры, позволяя осуществлять более сложную логику поддержания теплового режима — главное, чтобы она поддерживалась функционалом контрольной панели.

Датчики воды и газа

Устанавливая охранно-пожарную сигнализацию в дом или квартиру, нелишним будет обезопасить себя от такой неприятности, как протечка воды, не говоря о гораздо более серьезных проблемах, которые могут быть вызваны утечкой бытового газа. Датчики протечки воды устанавливаются в месте, где вероятно появление воды в случае прорыва трубы, например, в самом низком месте на полу санузла. Датчик утечки газа должен быть расположен в непосредственной близости от газового оборудования. При использовании природного газа, который легче воздуха, датчик устанавливается под потолком, при использовании тяжелого газа пропана — на уровне пола.

Заключение

В данной статье рассмотрены основные виды используемых в системах охранно-пожарной сигнализации датчиков. Установка перечисленных датчиков не потребует специальных знаний и навыков и доступна любому человеку с минимальным уровнем подготовки и набором инструментов. За рамками статьи остались множество специализированных устройств, используемых в сложных системах, задача рассмотрения которых не ставилась при написании этой статьи. Надеемся, что эта статья окажется для вас полезной и поможет вам найти способ поднять безопасность вашего дома или офиса. Ждем ваши вопросы и комментарии.

Матрица – двумерный (то есть состоящий из строк и столбцов) массив светочувствительных (либо термочувствительных) элементов, преобразующих свет в электрический заряд.
Статья в глоссарии

Матрица – двумерный (то есть состоящий из строк и столбцов) массив светочувствительных (либо термочувствительных) элементов, преобразующих свет в электрический заряд.
Статья в глоссарии

Для фиксации случаев возгорания и запуска в действие противопожарного оборудования используется датчик температуры для сигнализации. От чувствительности и надежности этого прибора зависит своевременность и обоснованность срабатывания приборов, предназначенных для тушения пожаров.

Виды датчиков температуры

Датчики температуры, которые чаще называют тепловыми датчиками или тепловыми пожарными извещателями, реагируют на изменение уровня температуры в помещении и передают сведения о достижении критических параметров оборудованию реагирования.

По способу контроля различают следующие типы датчиков температуры:

• пороговые, реагирующие на достижение заданного температурного предела (например, 70 о С);
• интегральные, настроенные на факт резкого изменения уровня температуры в короткий временной период (например, на резкий скачок температуры от 20 до 30 о С).

Пороговые приборы отличаются низкой ценой, но малоэффективны, так как реагируют после того, как пожар уже успел разгореться и достаточно прогрел помещение.

Различают такие разновидности:

• пассивные – не потребляющие электроэнергии, так как работающие за счет соединения или разъединения контактов при изменении температуры;
• многоразовые — в схемах, которых используются термочувствительные элементы, обеспечивающие воздействие на контакты за счет изменения формы под воздействием нагревания.

Интегральные или дифференциальные извещатели реагируют сразу после возникновения пожара, но имеют сложное устройство и соответственно более высокую цену.

По типу устройства выделяют такие виды датчиков температуры:

• полупроводниковые с сенсорами температуры в виде термокабеля, меняющего уровень сопротивления при нагреве;
• механические, работающие с помощью герметической емкости с газом и датчика давления, реагирующего на изменение внутреннего давления газа;
• электромеханические с датчиком из двух напряженных проводов, покрытых термочувствительным материалом, у которых после размягчения покрытия происходит короткое замыкание;
• волоконно-оптические датчики температуры – наиболее точные и надежные приборы, четко фиксирующие факт изменения температуры на значительном расстоянии и продолжающие контролировать уровень огня в дальнейшем, так как материал рассчитан на работу при показателях до 750°C.

Устройство и принцип работы

Чуткость противопожарного оборудования и его своевременное срабатывание зависит от того как работает пожарный извещатель. Устройство датчика температуры включает:

• блоки, реагирующие на изменение уровня тепла;
• схему передачи сигнала к пускающему устройству.

В схемах устройства используются различные принципы реагирования на рост теплового фона, в том числе:

• колебания уровня электрического сопротивления в цепи под воздействием нагрева;
• изменение потенциалов в месте соединения двух металлов с различным коэффициентом нагревания;
• изменение формы и размеров термочувствительных деталей;
• увеличение объема газа или жидких веществ при их нагревании;
• колебания упругости материала под воздействием температуры;
• сгорание или плавление вставок, не допускающих замыкания цепи в одноразовых датчиках;
• нарушения в электромагнитном поле.

В интегральных приборах, реагирующих на резкое изменение температуры, схема работает благодаря наличию двух элементов внутри помещения и снаружи. Показания (импульсы) от них подаются на дифференциальный усилитель. Обычно разница температур стабильна и обеспечивает незначительную силу тока в цепи. При резком росте теплового фона в одном из устройств охраны сила тока мгновенно увеличивается и достигает уровня, способного активировать сигнализацию.

Приборы имеют точечную (многоточечную) форму или изготавливаются в виде протяженного кабеля или трубки. Трубочная форма может достигать в длину 300 м, а кабельная до 1500 м.

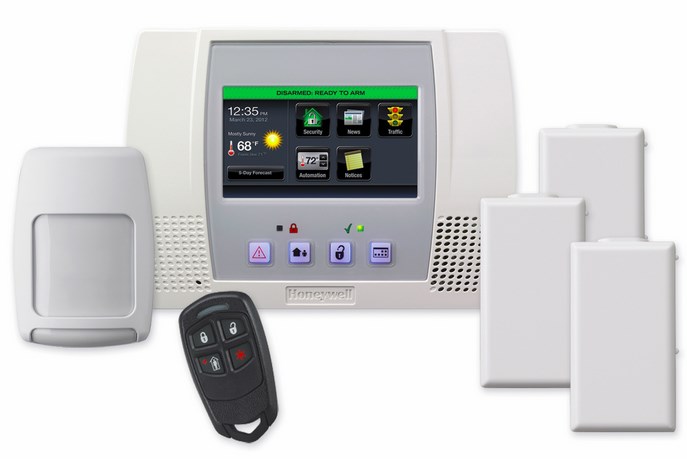

GSM сигнализация с датчиком температуры – это устройство, позволяющее держать под контролем климат в помещении. Она проинформирует владельца о превышении или занижении установленных порогов температуры, предотвратит аварии и возгорания. GSM сигнализация с датчиком влажности также будет полезна в ряде бытовых и профессиональных задач.

• GSM сигнализация цена
• Сигнализация гараж GSM
• GSM-сигнализация с GPS
• GSM сигнализация на дверь
• GSM сигнализация GSM-охрана
• Беспроводная сигнализация с GSM
• Охранная сигнализация GSM для дома
• GSM проводная охранная сигнализация
• GSM сигнализация беспроводная для дачи

Сфера применения GSM сигнализации с датчиком температуры и влажности

В нашем интернет магазине легко можно выбрать и купить GSM сигнализацию с датчиком контроля температуры и влажности.

Её можно использовать для разных целей:

• Контроль климата в офисе.
• Контроль влажности на складе, где хранятся быстро портящиеся товары.
• GSM сигнализация для дачи с датчиком температуры, работая совместно с системами типа Умный дом, позволит подготовить коттедж к своему приезду. Включить отопительную систему и установить нужный климат.
• Для пожарной охраны в квартире. Датчик температуры быстро среагирует на резкое повышение температуры воздуха, сигнализация поднимет тревогу и отправит владельцу СМС оповещение, что бы он смог оперативно среагировать и предотвратить пожар.

Вот только некоторые задачи, которые решит GSM сигнализация с датчиком влажности и датчиком контроля температуры. Положительные отзывы покупателей из Москвы и других городов, подтверждают надежность и удобство в эксплуатации.

У нас можно купить GSM сигнализацию с датчиком температуры и датчиком влажности по доступной цене, посмотрев подробное описание модели. После оплаты, товар будет доставлен по указанному адресу в самый короткий срок.

Классификация GSM сигнализаций по применению:

Характеристики GSM сигнализации с датчиком влажности и датчиком температуры

Цена комплекта GSM сигнализации с датчиком температуры и датчиком влажности, формируется на основе её технических характеристик.

Для датчиков.

• Метод детектирования.
• Диапазон контролируемых температур и процентных значений влажности воздуха.
• Чувствительность датчиков и радиус действия.
• Формат датчиков. Например, мини, микро.
• Способ установки. Потолочные, настенные, угловые.
• Температурный режим работы датчиков.

Для контрольной панели.

• Параметры электропитания.
• Количество контролируемых зон.
• Объем памяти для сохранения телефонных номеров (для автоматического дозвона и отправки СМС оповещений).
• Длительность автономной работы без подключения к сети электрического тока.
• Степень защиты от взлома.
• Точный размер и вес.

Подобрав для себя вариант, сравнивая эти характеристики с условиями на объекте установки, будет несложно подобрать оптимальную модель GSM сигнализации с датчиком движения и датчиком температуры.
