Если рассматривать вопрос, как сделать пол на втором этаже, необходимо для начала определиться, какие именно функции он будет выполнять? Если это чердачное помещение и использоваться будет только для хранения различных вещей, то в данном случае разница только в покрытии – достаточно в качестве настила использовать черновые доски. Сечение балок тоже можно уменьшить, так как нагрузки в чердачном помещении будут значительно меньше, чем в помещении, которое используется как жилое. Такой пол будет значительно дешевле и позволит безопасно перемещаться. Что касается других операций по утеплению, паро- и влагозащите, их необходимо выполнять вне зависимости от условий эксплуатации пола.
Виды перекрытий
Межэтажное перекрытие в доме, как правило, бывает деревянное или бетонное. В том и другом случае работы достаточно сложные и требуют необходимых знаний. Следует помнить, что спешка или попытка сэкономить на данной конструкции может привести к печальным последствиям и дорогостоящим переделкам. По этой причине, если перекрытие второго этажа предполагается выполнять самостоятельно, необходимо составить детальный план работ, определиться с материалами и их количеством.
При выборе материала следует учитывать основные технические характеристики, которыми должен обладать пол.
- должен быть достаточно прочным и безопасным при эксплуатации;
- соответствовать всем техническим требованиям;
- иметь защиту от гниения и возгорания;
- обеспечивать сохранение тепла и обладать шумоизоляцией.
Конечно, не стоит перегружать пол лишними конструкциями, но в тоже время он должен соответствовать всех эксплуатационным требованиям.
Деревянные перекрытия

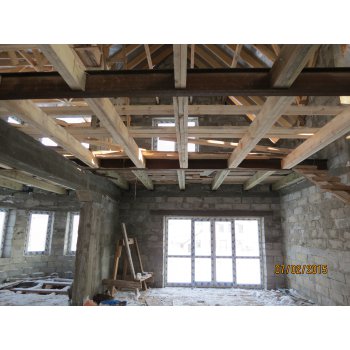

Вне зависимости от первоначальных планов при строительстве дома в любом случае потолочные балки перекрытия присутствуют и, как правило, они должны быть достаточно прочными, если дом монтируется по всем правилам.
Устройство пола второго этажа следует начинать именно с данных балок. Если дом на стадии строительства и в проекте запланировано использование второго этажа, следует помнить, что размер балок зависит от размера пролета.
- сечение балки 75×100 мм при пролете 2200 мм;
- 100×175 мм или 125×200 мм при пролете 3200 мм
Иногда используют доски, которые сшиваются между собой, образуя имитацию бруса. Но, как показывает практика, в большинстве случаев применяют балки размеров 150×150 мм или 200×200 мм. Направление укладки балок выбирается по направлению самого меньшего расстояния между стен. Балка своими концами должна опираться на стену не менее 90 мм. Рекомендуется балки использовать из сосны, так как материалы из данного вида дерева обладают достаточной легкостью, но в тоже время выдерживают большие нагрузки. При этом дерево должно быть полностью сухим и хорошего качества.
Установка бруса выполняется в предварительно подготовленные углубления в кирпичной кладке или же тоже в брусе. Следует помнить, что балки перед установкой необходимо обработать соответствующими защитными составами. Если деталь будет опираться на кирпичную стену, в местах соприкосновения дерева с кирпичом необходимо проложить гидроизоляционные материалы. Если дом деревянный, в углублении в стене, куда будет устанавливаться балка, рекомендуется проложить паклю или другой материал с такими же свойствами.
Далее к балкам прибивают черновой пол, который одновременно служит черновым потолком. Если по каким-то причинам детали уложены на небольшом расстоянии, бывают попытки сэкономить на черновой доске, и к балкам сразу прибивают чистовой потолок. Не следует этого делать, так как материал, который используется для чистовой подшивки, не всегда способен выдерживать нагрузки, которые возникают после укладки утеплителя и защитных компонентов.
Есть еще один вариант монтажа чернового пола. К балкам с обеих сторон по всей длине, крепится брусок 40×50 мм или 50×50 мм, и уже на эти бруски монтируется черновой пол в размер, соответствующий ширине между балками.
Менее распространенный способ – это в балках делают пазы, в которые устанавливаются доски чернового пола. При таком вариант размер бруса необходимо подбирать с учетом размера данных пазов.
После укладки черновой доски следует уложить термозащитную пленку (тип данного материала используется любой). Пленка укладывается между балок так, чтобы ее края налегали на саму деталь. Желательно пленку закрепить с помощью степлера. Следует помнить, что пленка укладывается гладкой стороной вверх, а шершавой – вниз. В противном случае она не сможет выполняться свои функции. В качестве дешевых материалов в данном случае можно использовать рубероид или просто растров из глины и песка.
После того, как пленка уложена, укладывается утеплитель. В качестве него можно использовать различные материалы. Самым распространенным является минеральная вата. Что касается данного продукта, вне зависимости от рекламных обещаний и советов знающих специалистов, необходимо помнить, он изготовлен на основе стекловолокна, связующим элементом являются фенольные смолы. В любом случае испарения будут присутствовать, и микроскопическая пыль также. В некоторых случаях пространство между балками засыпают керамзитом, шлаком, опилками или укладывают пенопласт. Если необходимо обеспечить повышенную звукоизоляцию, целесообразно использовать пенофол и песок. В пространство между балок укладывается слой пенофола и засыпается слоем песка около 5 см.
Кстати, в старину в качестве звукоизоляции еще использовали смесь земли с дубовыми листьями – это самый дешевый способ. В любом случае, следует учитывать, что слой утеплителя должен быть не менее 50 мм, иначе он не будет выполнять свои функции. Если помещение второго этажа будет постоянно отапливаться и использоваться как жилое, утеплитель в межэтажном перекрытии можно исключить (достаточно обеспечить хорошую звукоизоляцию).
Следующим действием будет укладка еще одного слоя пленки, выполняющей функции пароизоляции. Ее можно уложить непосредственно на утеплитель, но лучше, если между утеплителем и пленкой будет небольшое пространство. Поэтому крепится пленка непосредственно к балкам.
После всех операций начинается укладка пола на втором этаже. Для монтажа используют обрезную доску без паза, если пол предполагается далее покрывать ДСП или другими плитами. В идеале применять половые доски с пазом. В данном случае они ложатся плотно, без каких-либо зазоров.
В качестве экономии материала в некоторых случаях доски укладываются сразу на балки. Но в идеале на балки нужно уложить бруски сечением 50×50 мм на расстоянии, равном расстоянию балок, и уже на них проводить укладку пола.
Бетонное перекрытие
Еще одна конструкция второго этажа – это монтаж пола на бетон. Если перекрытие уже смонтировано, необходимо сделать выравнивание. Т.е. жидким раствором выполняется стяжка основания, при этом для придания прочности в раствор добавляют фиброволокно.
Когда стяжка готова, приступают к монтажу самого пола. По сравнению с деревянным перекрытием, бетонная монолитная плита является более прочным и долговечным вариантом.
Монтаж следует начинать с разметки, предварительно определив, какая будет высота полов второго этажа, чтобы устанавливать опалубку. Непосредственная установка опалубки – достаточно трудоемкий и ответственный момент. Необходимо обеспечить полностью горизонтальное ее размещение. Вертикальные стойки, которые будут удерживать всю конструкцию должны быть достаточно прочными, чтобы выдержать вес бетона на период его застывания.
После того, как опалубка установлена согласно всем расчетам, начинают выполнять армирование. Для этих целей используют прутья арматуры сечением 12 мм. Их необходимо увязать между собой таким образом, чтобы получились квадраты. Желательно, чтобы размер квадрата был около 20 см.
Заливку перекрытия бетоном лучше проводить в один прием: это обеспечит однородность конструкции и более высокие эксплуатационные качества. Для приготовления бетона достаточно будет использовать цемент марки М400, который смешивают с песком и мелким щебнем в соотношение 1:3. После заливки удаляют воздух из бетона (для этой операции подойдет строительный вибратор).
При идеально ровной стяжке можно чистовое покрытие пола устанавливать прямо на бетон, предварительно уложив гидроизоляционный материал и выравнивающее основание, которое будет также служить амортизирующей подушкой. В некоторых случаях между бетонной стяжкой и досками укладывают лаги, чтобы создать или дополнительное утепление, или звукоизоляцию. В таком случае необходимо по уровню выставить лаги и обеспечить между ними и бетонным основанием хорошую гидроизоляцию. Дальнейшая укладка половых досок проводится по обычному способу. Т.е. к лагам крепится доска, а на нее при необходимости другие покрытия в зависимости от интерьера.
А если ванная комната?
Если на втором этаже предполагается обустройство ванной комнаты и туалета, необходимо перед заливкой бетонного перекрытия предусмотреть места под коммуникации, в частности канализационный слив и трубы под воду. Если перекрытие пола второго этажа деревянное, необходимо учитывать нагрузки, которые будут действовать в месте расположения ванной комнаты.
Ванна весит около 200 кг, и вес еще удвоится при заполнении водой. Соответственно, обычную нагрузку, действующую на деревянные перекрытия, необходимо удвоить. Один из выходов – увеличить размер сечения балок, и уменьшить расстояние между ними в месте предполагаемой ванной комнаты. Особое внимание нужно уделить влагоотведению и дополнительной защите древесины, чтобы исключить образование плесени и, как итог, гниение деревянных конструкций.
Доску на пол лучше использовать из лиственницы, вяза или ольхи, так как данные породы древесины, находясь во влажной среде, делаются только прочнее и долговечнее. Если в ванной комнате предусмотрен душ, необходимо будет выполнить отвод воды, как правило, в данном случае используют трап с сухим запирающим элементом. Монтаж необходимо проводить таким образом, чтобы через сливной трап уходила вся вода, которая попадает на пол душевой комнаты. Гидроизоляционные материалы должны обладать высокой адгезией и иметь достаточную эластичность.
Дополнительные работы при монтаже
Распространенная проблема – скрип деревянных полов. Как правило, это происходит потому, что доски крепятся на гвозди, а они со временем ослабляются, тем самым образуя зазоры между досками и лагами, что и является причиной скрипа. Чтобы этого избежать в будущем, при укладке половых деталей рекомендуется пользоваться шурупами вместо гвоздей.
Также скрип может быть и на бетонном основании. В данном случае причиной могут быть зазоры между лагами и бетонным основанием. Не стоит торопиться или лениться, необходимо лаги устанавливать таким образом, чтобы они плотно ложились на бетон. Если игнорировать рекомендации, в будущем потребуется сложная доработка пола, что сделать не всегда возможно.
Еще один нюанс, который необходимо предусмотреть при монтаже – это лестничный проем на второй этаж. В данном случае все зависит от того, как будет использоваться помещение второго этажа. Если это будет просто чердачное помещение, достаточно небольшого люка. Если помещение будет жилым, лестничный проем должен быть больших размеров, и параметры зависят от интерьера и типа самой лестницы. Но в том и другом случае размер должен быть удобен для пользования, вне зависимости часто им будут пользоваться или нет.
Еще один из проемов, который необходимо предусмотреть при монтаже межэтажного перекрытия – это проем под печную трубу. Если перекрытие бетонное, достаточно будет под размер дымохода смонтировать проем. При деревянном перекрытии есть свои нюансы. Печь и, соответственно, дымоход – это источник возможного возгорания, и по этой причине необходимо побеспокоиться о пожаробезопасности. Проем в данном случае должен быть больших размеров, чем размер самого дымохода.
Итак, как понятно в итоге, в любом случае точное соблюдение всех технических рекомендаций позволит сделать качественный и долговечный пол на втором этаже.
Дерево всегда было и еще долго останется одним из наиболее популярных материалов для обустройства всевозможных силовых и несущих элементов, каркасов крыш, потолков, перегородок в обычном малоэтажном доме. Вместо использования дорогостоящих и очень тяжелых бетонных плит или двутаврового металлопроката балок можно сделать деревянное перекрытие между этажами без привлечения строительной техники, относительно быстро и с минимальными затратами.
Типовая конструкция перекрытия на балочных опорах
Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.
Конструктивно деревянное перекрытие собирается из следующих деталей:
- Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
- Подшивка фанерой или плитами ОСБ потолочной поверхности;
- Система лагов с досками пола верхнего этажа;
- Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
- Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.
Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.
Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.
Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.
Разновидности конструкций и материалы деревянного перекрытия
Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.
Традиционно в качестве несущих элементов используют следующие материалы:
- Клееный брус;
- Опиленное бревно;
- Пакет из шлифованных и сбитых досок.
Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.
Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.
Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.
Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.
Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:
- Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
- Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
- Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.
Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.
Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.
Способы заделки несущих элементов
Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.
Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой. Если брус более 4,5 м, один конец фиксируют с помощью сквозной металлической шпильки. Оставшееся пространство ниши задувают монтажной пеной, чтобы в щелях на этажах не было сквозняка.
Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.
Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.
Собираем перекрытие на этажах своими руками
После того как была достигнута требуемая высота стен до уровня следующего этажа, необходимо делать перекрытие. Следующий ряд кирпича или блока выкладывается с нишами под брус. Чтобы обеспечить необходимую прочность деревянного каркаса, нужно сделать проверочный расчет или подобрать сечение бруса по справочным таблицам и номограммам.
Ориентировочно для двухметрового пролета будет достаточно использовать брусовую опору сечением 75х150 мм, для пятиметрового сечение бруса должно быть не менее 150х225 мм. Стандартный шаг составляет 80-90 см, но иногда его величину сознательно уменьшают, чтобы увеличить жесткость коробки нижнего этажа.
Укладка несущих элементов деревянного пролета
На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.
Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:
- Оба торца подрезают на угол 60 о , чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
- В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.
Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.
Сборка обрешетки
После того как деревянные несущие балки были уложены и зафиксированы в нишах, необходимо выполнить набивку черепного бруска. По сути, это длинная рейка, сечением не менее 40х40 мм, черепную рейку набивают на боковые поверхности бруса заподлицо с нижней кромкой. К черепной планке будет крепиться нижняя подбивка листами фанеры или ОСБ. Если прибить фанеру непосредственно к брусу, то это может ослабить несущую балку. Кроме того, при ходьбе по полу верхнего этажа гвозди и крепеж, вбитые в деревянный брус перекрытия, выходят из тела древесины, поэтому приходится усиливать крепление подбивки.
Одновременно под фанеру нашивается пленка пароизоляции, каждый новый лист пленки необходимо проклеивать строительным скотчем, иначе конденсат сгноит деревянные полы на втором этаже. Если верхний этаж буде неотапливаемым, то в конструкции перекрытия необходимо сделать продухи, удаляющие часть попавшего внутрь конденсата.
После того как была уложена подбивка, можно переходить к утеплению и звукоизоляции. Нередко вместо минеральной ваты или плитного пенополистирола в ниши засыпают специальный наполнитель из полистирольных гранул. Для того чтобы создать на этаже зону тишины, достаточно засыпать в перекрытие слой толщиной всего 40 мм. То есть межэтажное перекрытие можно уменьшить почти на 50-60 мм.
Завершающие операции
Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.
Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.
Заключение
В особых случаях в конструкции перекрытия можно предусмотреть цементно-песчаную стяжку. Для этого поверх утеплителя и гидроизоляции выкладывают два слоя стеклопластиковой армирующей сетки. Толщина стяжки должна быть не более 50 мм. Под такое основание на деревянном перекрытии можно укладывать наливные или декоративные 3D покрытия.
