R433m характеристика назначение выводов

Содержание

Как организовать цифровую связь, используя дешевые, по ценам eBay, RF модули 433/315 МГц, вы узнаете из этого небольшого обзора. Эти радиомодули обычно продают в паре – с одним передатчиком и одним приемником. Пару можно купить на eBay по $4, и даже $2 за пару, если вы покупаете 10 штук сразу.

Большая часть информации в интернете обрывочна и не очень понятна. Поэтому мы решили проверить эти модули и показать, как получить с их помощью надежную связь USART -> USART.

Распиновка радиомодулей

В общем, все эти радиомодули имеют подключение 3 основных контакта (плюс антенна);

Передатчик

  • Напряжение vcc (питание +) 3В до 12В (работает на 5В)
  • GND (заземление -)
  • Приём цифровых данных.

Приемник

  • Напряжение vcc (питание +) 5В (некоторые могут работать и на 3.3 В)
  • GND (заземление -)
  • Выход полученых цифровых данных.

Передача данных

Когда передатчик не получает на входе данных, генератор передатчика отключается, и потребляет в режиме ожидания около нескольких микроампер. На испытаниях вышло 0,2 мкА от 5 В питания в выключенном состоянии. Когда передатчик получает вход каких-то данных, он излучает на 433 или 315 МГц несущей, и с 5 В питания потребляет около 12 мА.

Передатчик можно питать и от более высокого напряжения (например 12 В), которое увеличивает мощность передатчика и соответственно дальность. Тесты показали с 5 В питанием до 20 м через несколько стен внутри дома.

Приемник при включении питания, даже если передатчик не работает, получит некоторые статические сигналы и шумы. Если будет получен сигнал на рабочей несущей частоте, то приемник автоматически уменьшит усиление, чтобы удалить более слабые сигналы, и в идеале будет выделять модулированные цифровые данные.

Важно знать, что приемник тратит некоторое количество времени, чтобы отрегулировать усиление, так что никаких "пакетов" данных! Передачу следует начинать с "вступления" до основных данных и затем приемник будет иметь время, чтобы автоматически настроить усиление перед приёмом важных данных.

Тестирование RF модулей

При испытаниях обоих модулей от +5В источника постоянного тока, а также с 173 мм вертикальной штыревой антенной. (для частоты 433,92 МГц это "1/4 волны"), было получено реальных 20 метров через стены, и тип модулей не сильно влияет на эти тесты. Поэтому можно предположить, что эти результаты типичны для большинства блоков. Был использован цифровой источник сигнала с точной частотой и 50/50 скважностью, это было использовано для модуляции данных передатчика.

Обратите внимание, что все эти модули, как правило, стабильно работают только до скорости 1200 бод или максимум 2400 бод серийной передачи, если конечно условия связи идеальные (высокий уровень сигнала).

Выше показан простой вариант блока для последовательной передачи информации микроконтроллеру, которая будет получена с компьютера. Единственное изменение – добавлен танталовый конденсатор 25 В 10 мкф на выводы питания (Vcc и GND) на оба модуля.

Вывод

Множество людей используют эти радиомодули совместно с контроллерами Arduino и другими подобными, так как это самый простой способ получить беспроводную связь от микроконтроллера на другой микроконтроллер, или от микроконтроллера к ПК.

В магазине на Буженинова, 16:

Номер или доп. параметры Наименование Номер партии Цена, розничная Цена, опт(1) Цена, опт(2) Цена, опт(3) Количество в наличии

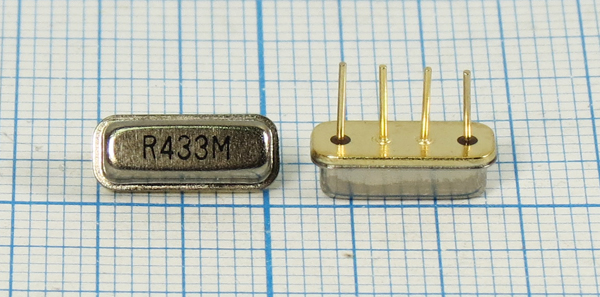

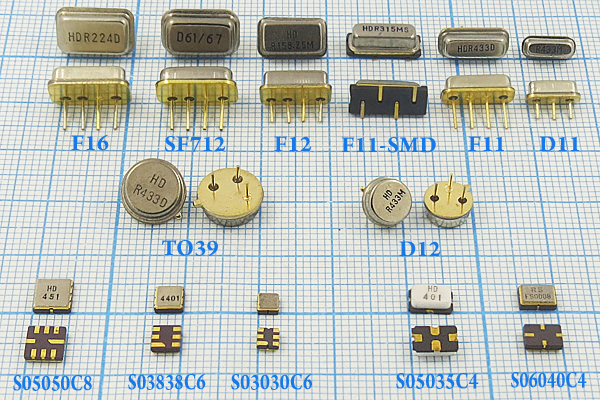

SAW 433920 F11\175\HDR433MF11-89 (R433M) (SDE 1порт [R433MF1189] 0

150кГц)

1917.08 50 руб. от 10 шт.: 40 руб. от 100 шт.: 35 руб от 500 шт.: 30 руб. 306 шт.

В магазине на шоссе Энтузиастов, 31:

Номер или доп. параметры Наименование Номер партии Цена, розничная Цена, опт(1) Цена, опт(2) Цена, опт(3) Количество в наличии
SAW 433920 F11\175\HDR433MF11-89 (R433M) (SDE 1порт [R433MF1189] 0

150кГц)

1917.08 50 руб. от 10 шт.: 40 руб. от 100 шт.: 35 руб от 500 шт.: 30 руб. 73 шт.

На складе:

(доставка в магазины в течение 1-2 рабочих дней)

Номер или доп. параметры Наименование Номер партии Цена, розничная Цена, опт(1) Цена, опт(2) Цена, опт(3) Количество в наличии
SAW 433920 F11\175\HDR433MF11-89 (R433M) (SDE 1порт [R433MF1189] 0

150кГц)

1917.08 50 руб. от 10 шт.: 40 руб. от 100 шт.: 35 руб от 500 шт.: 30 руб. 4880 шт.

Уважаемые покупатели, заказывающие товар с доставкой на радиорынок в Митино. Мы расцениваем вас, как распространителей нашей продукции. Только для вас специальная скидка 15% от всех цен, указанных в Прайс-Листе на данную позицию при заказе за наличный расчёт на общую сумму от 5000 рублей.

Читайте также:  Выкройки для игрушек из фетра для начинающих

Вместе с этим товаром покупают:

Кварцевые фильтры (диэлектрические, пьезокерамические, ПАВ (SAW), ФЭМ, фильтры из других пьезоматериалов)

SAW ф 433920 пол 600/3F114PHDF433MF11\(HDF433M)

Кварцевые резонаторы (пьезокерамические, диэлектрические, ПАВ (SAW), резонаторы из других пьезоматериалов)

SAW 433920 F11\175\HDR433DF11 2-х порт (HDR433D)

Кварцевые резонаторы (пьезокерамические, диэлектрические, ПАВ (SAW), резонаторы из других пьезоматериалов)

SAW 433920 S05035C4\345\HDR433MS20-04A (HD2401)

Зажимы медицинские, пинцеты, экстракторы

Кварцевые резонаторы (пьезокерамические, диэлектрические, ПАВ (SAW), резонаторы из других пьезоматериалов)

SAW 423220 S06040C4\180\HDR423MS2 (HD404)

Кварцевые резонаторы (пьезокерамические, диэлектрические, ПАВ (SAW), резонаторы из других пьезоматериалов)

SAW 433920 F11\345\DR14P (DR1 433.92)

Кварцевые резонаторы (пьезокерамические, диэлектрические, ПАВ (SAW), резонаторы из других пьезоматериалов)

SAW 433920 S05035C4\175\FTR433 бм

Щелочные и литиевые батареи

бат 1,5В\ 6,8×2,6SWG4/SR66/SR626SW/377MAXELL

Последнее обновление базы данных: 24-11-2019 10:19

Вы смотрели:

Программируем генераторы!
Изготовление за 1 день.

Блог о электронике

Характерной особенностью этих модулей является то, что они, работая на одной частоте, дружно гадят в общий эфир, так что если будет два передатчика и один приемник, то приемник будет слышать обоих. Это надо учитывать и вводить, уже программно, какую либо пакетную организацию. Скажем, первым байтом слать адрес получателя, а там уж приемники разберутся кому что.

Ну и, кратко, характеристики:

  • Частота: 315,433,868 и 915 Мгц в зависимости от модели. Не меняется.
  • Напряжение питания: от 2.5 до 5 вольт
  • Скорость передачи: от 600 до 9600 бод (хотя я, для прикола, послал данные со скорость 14400. Ничо, дошли как милые, только иногда на графике были левые выскоки — видать просерать начало)
  • Потребляемый ток: 30мА у передатчика и 10мА у приемника.
  • Температурный диапазон: -30…80С
  • Дальнобойность: Обещают 250 метров. Еще не проверял.

Документация на девайсы:

В общем, мне понравилось. На робота пойдут две пары (на прием и передачу). Стоит один модуль порядка 200 рублей. Соответственно весь полнодуплексный тракт обойдется в 800р. Нормально так :) На эти дивные железки меня навел камрад Delanet, за что ему спасибо.

76 thoughts on “Радиомодуль HopeRF HM-R433 и HM-T433”

На сколько мне известно ,DECT работает в диапазоне 900MHz или около того.Но уж точно не на 433,это радиолюбительский диапазон и телефонов там быть не может.

Да, ты прав. Значит я перепутал DECT трубку с обычным радио телефоном на 433МГц. Почему то считал всегда, что DECT работает на 433.

Антенны можно сделать из простого куска провода, но длиной 1/4 волны. Кстати, именно такие проводочки придаются ко всем их модулям RFMxx в DIP-исполнении.
Чиповая антенна, конечно, была бы лучше, но ее стоимость даже в Китае и крупным оптом слишком высокая.
Модули на 315МГц уже почти 2 года не производятся — нет спроса, и были некоторые проблемы со стабильностью частоты в этом диапазоне.
NB! Открою маленький секрет. Модули HopeRF применяют аж целых три британских компании, которые производят системы сбора данных с разнообразных счетчиков. И они считаются лидерами отрасли, а это уже говорит само за себя.

DI HALT, поправь заголовок: HopeRF (лучше индексируется) или Hope Microelectronics на крайняк.

1/4 волны, это вроде бы 17см, если не ошибаюсь 433 это 70см. А скрутить ее можно как нибудь? ЧТобы места меньше занимала?

Ну только если укорачивающею индуктивность поставить. :)
А можно и чип-антенну Rainsun присобачить, есть такая на 433МГц. Компактно весьма. Но можно и колечком проводок свернуть, все равно чипы HopeRF автоматически подстраиваются под антенну.

P.S. Лучший усилитель — это АНТЕННА!

На малых расстояних, метров до 10 — 20, я на приемнике обычно антенну не разматываю, оставляю свернутой в бухточку

2см (наматываю на палец). Работает без проблем. Если нужна предельная дальность, тогда оптимально — 1/4 длины волны, примерно 17 см, и лучше вертикально. (дает круговую диаграмму направленности). Такой штырек поставить на тележку — не проблема. Лучше всего — из пружинящей проволоки, — латуни, бронзы, стали. Материал почти не влияет, лишь бы контакт был хороший. Мне когда-то нравилась бериллиевая бронза, — пружинит, как сталь, после полировки блестит как золото 375 пробы, долго не окисляется. Сейчас — дефицит…
Можно использовать спиральные антенны малых размеров. У них чувствительность лучше, чем у штыря одинаковой с ней длины, но все равно хуже, чем у четвертьволновой. Сопряжение с антенной важнее для передатчика, простым приемникам при отсутствии соединительного кабеля большой длины — обычно по барабану, лишь бы настройку при перемещениях не сбивало.

Читайте также:  Osgard balans 34974 отзывы

Если шиковать, то SMA-антенну брать. Они сейчас не так и дороги, зато качественно и опрятно.

Вообще DECT это 1880-1900 МГц. Если это стандартный DECT

Здравствуйте!
Я полный профан в теме, по этому заранее прошу не бросать в меня шапками!
Имею такой вопрос по данной теме, будет ли передавать звук этот трансмиттеры, если его подключить к аодиовыходу? Вопрос не праздный, просто у меня есть китайские наушники Takstar uhf-958 которые принимают аудио в диапазоне 433mhz — 433.7mhz и я ищу малогабаритный трансмиттер, оригинальной слишком большой и питание к нему нужно 12В.
Подскажите пожалуйста, если не трудно.
И если не этот трансмиттер, то какой можно было бы применить в данном случае?
Заранее благодарю за ответ.

Этот нет. Он чисто цифровой. На алиэкспрессе полно BT приемников для наушников. Если вам не сильно критично 10метровое ограничение блютуза, то для вас это будет лучший вариант.

Спасибо за ответ! Хорошо, что зря не покупал трансмиттер.
Мне нужен именно компактный FM передатчик аудио в диапазоне 433 — 433,7мГц. Что бы Вы могли посоветовать?
Блютуз нужно покупать комплектом, трансмиттер и наушники. В разнобой они не стыкуются, имел неприятный опыт пустой траты денег…
Если вы возможно видели где-то такие комплекты, поделитесь ссылкой.
Еще раз спасибо!

Добавлю, что в наушникам уже вмонтирован приемник с частотой диапазона 433-433,7мГц

Дела я с ними не имел, так что ничего не скажу. Поищите на алиэкспрессе, там полно таких модулей должно быть.

А с блутузом будет намного проще, на mysku.ru почитайте обзоры китайских БТ модулей и найдите подходящий вам. Я сам сейчас такую же задачу решаю, так то. Хочу наушники отвязать, но все некогда этим заняться.

У нас таких в продаже пока нет, заказать — нереально (или дорого), но полно их ближайших аналогов — 4х — 12ти канальные системы управления с брелком и приемником. Приемники разные, отличаются питанием и выходом.
Например, коробочка примерно со спичечный коробок с питанием прямо от сети 220в и выходами с симисторами — рекомендуют для установки в люстры, для включения разного количества ламп. Цена 2-3бакса.
В виде платы примерно 8х12см, с силовичком на 220/12v и 4 и более релюхами с контактами 250v, 7а (как в UPS), за 8$;
Или с логическими выходами 0-5в и питанием от 6 до 12в(внутри 5в стабилизатор на 78l05), 4-12 выходов с памятью, (пока не нажмешь другую кнопку, помнит предыдущее состояние), и отдельно выход, на котором «1», пока держишь любую из кнопок пульта, в виде пластмассовой коробочки, в которй платка примерно 3х4см, от 8 до 15 баксов.
В брелке микросхема шифратора, в приемнике — дешифратора, адрес 10бит, задается коммутацией 10 ног каплей припоя на 0 или питание. Кодовая последовательность вроде 96 битная, при работе нескольких устройств рядом на столе, а также, например, звонка с радиокнопкой на тот же диапазон друг другу не мешают. (адреса даже в одной партии ставят все разные).
Если в брелке выходная катушка (она же служит антенной), сделана в виде подковки из фольги на плате, дальность получается до 70м (на открытой местности) или 15-25м в панельном жб доме.
Если у брелка есть выдвижная телескопическая антеннка в несколько (до 17-18)см, обещают дальность до 500м.
Вот попался на глаза файлик, куда я записал на всяк случай характеристики одного из своих комплектов:
————————————————-
T2088C (661870). Приемник радиоуправления на 4 канала (500м).

433 МГц.
Питание 9 — 14в 5мА.
Выходные состояния: исходные — все 0. A, B, C, D — с памятью. По поступлении команды 1 пока не поступит другая команда или не выкл. питание.
На выходе Io — «1», пока нажата любая из кнопок передатчика.
Уровень «1» — 5v. При Rн = 11к между +5 и 0 = 3,85v. (Между выходами микросхемы и разьемом включены защитные резисторы по 3,3 ком).
Микросхемы: HA17358A (DIP 8), PT2294 — L4 PC22Z KBLP5 (DIP 18), KA78L05. 3 транзистора.
2 катушки. Одна без каркаса, 3 витка, другая, 4витка,на каркасе с латунным подстроечником.
Выводы — 6кв. штырей 1х1мм длиной (при одетой крышке) 10 мм, шаг 4 мм.
Плата одосторонняя, 32,5×45. Размер корпуса 50x35x17.
—————————————————
Передатчик (661870).
Батарея 23A 12v. При подаче команды ток потребления = 28,5 мА. Выключателя нет.
Под резиновыми кнопками — микрики на плате. Антенна 8 — 29 см, 5 колен.
Микросхемы: PT2264 — L4 PC41Z AADG7 (DIP 18), ND R315 (Передатчик),
2 транзистора, 2 бескаркасные катушки, 4 и 5 витков.
Кнопки через диоды включают также питание. При подаче команды горит светодиод.
Плата одосторонняя, 32,5×70. Размер корпуса 85x36x15мм.
—————————————————
Даташиты шифраторов и дешифраторов этих штук в Интернете нашел, и много аналогичных, для подобных систем и игрушек.
Я собираюсь заменить микросхемки шифраторов и дешифраторов на PIC12f629, остальное — дело программного обеспечения. В простейшем случае — просто пропускать импульсы на RS232 и обратно, в более сложном — кодировать каждый бит или байт определенным образом для большей защищенности. Когда попробую — будет видно.
Можно гнать импульсы, подавая вместо кнопок, но, думаю, скорость будет очень низкой. (На всяк. случай как — нибудь попробую).
Точное значение частот по памяти не помню, но помню, что в районе 418 и 430-434 мгц выделено несколько полос для бытовых целей — авто сигнализации, радиозвонков, радиовыключателей, игрушек и прочей ерунды. У нас сейчас все завалено китайской электроникой на примерно 430мгц. Точно померить сложно, обычно идет импульсная последовательность без непрерывнной несущей, поэтому частотомер (тоже китайский, с небольшой выдвижной антеннкой, до 1,5ГГц), сильно врет, хотя брелок видит и примерно частоту определяет. Передатчики раньше были простейшие, на одном транзисторе, сейчас чаще ставят круглую микросхемку, в ней вроде есть встроенный резонатор на ПАВ. Для увеличения дальности к ней иногда добавляют усилитель на 1-2 транзисторах.
Закончу с бамперами — тоже надо будет организовывать радиоканал, чтобы отвязаться от шнурка и бегать свободно по комнате.

Читайте также:  Автоматический газовый котел для отопления частного дома

А у меня наоборот такие девайсы стоят под 30 баксов.

Ну, у нас Китай рядом. Зато привезенные из Москвы МастерКит наборы — брелок, + плата приемника, и плата реле к ним, да еще и питание, чтобы собрать аналог китайского одноплатного комплекта с 4 релейными выходами, получается больше 100 баксов… Специально как — то подсчитал. А на заказ — еще и баксов 50 за доставку накидывают…
А, например, карманный китайский частотомер от единиц до 1500 Мгц, с ЖКИ индикатором и выдвижной антеннкой, у нас лежит по 5600 тенге (47 баксов). Всякие навороченные цифровые мультиметры, меряющие все подряд — от 800 тенге (6,6 бакса).
УЗ дальномер, про который я упоминал, -35баксов. Кстати, на днях проверил — меньше 50см показывает ERROR, а 50, 51, 52 см — уже идут четко, причем даже на таких расстояниях стабильно видит и карандаш, подвешенный на нитке. Возможно, смог бы работать и ближе, да искусственно ограничили. Гарантированная дальность 0,5 — 15м, дальше — как повезет. На 15 м пятно видимости — по документации 3х3 фута, примерно кв. метр. Для указания направления есть встроенная лазерная указка. Есть что-то мелкое, похожее на термодатчик, наверно, для компенсации зависимости скорости звука от температуры, и яркий белый диод, включается отдельной кнопкой, как фонарик. Индикация как в метрах, так и дюймах, футах и прочей гадости. Излучатель не очень большой, миллиметров 12-15, но вклеен в пластиковый конус, занимающий полкорпуса.

Только что обратил внимание, что, судя по микросхеме передатчика (ND R315), частота в описанном мной выше 4х командном комплекте, наверно, 315 МГц! А в других попадались 433, а в пиродатчике с радиоканалом — вроде 434. У меня уже накопилось с десяток подобных устройств, все не упомнишь.
