В этом посте вы узнаете, что такое вольтметр, его принцип работы, чувствительность к напряжению, различные типы вольтметров и их применение.

С момента своего изобретения вольтметр всегда был основой измерений силовых цепей. Чтобы убедиться, что ваша схема была спроектирована и собрана правильно, вам понадобятся измерительные приборы на основе измерителя напряжения для ее проверки.

Что такое вольтметр

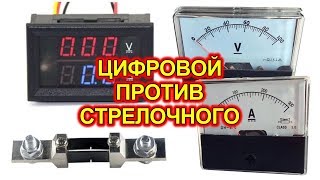

Вольтметр — это измерительный прибор, который измеряет напряжение между двумя узлами в электрической цепи. В аналоговых вольтметрах указатель перемещается по шкале пропорционально напряжению цепи. Цифровые вольтметры имеют цифровое отображение напряжения с использованием аналого-цифрового преобразователя.

Постоянно установленные вольтметры используются для контроля генераторов или других стационарных устройств. Портативные приборы оснащены мультиметром для измерения тока и сопротивления. Это стандартные измерительные приборы, используемые в электротехнике и электронике. Купить вольтметр можно на Алиэкспресс:

Принцип работы вольтметра

Его работа основана на принципе закона Ома. Закон Ома гласит: «Напряжение на сопротивлении прямо пропорционально току, проходящему через него». Любой базовый счетчик имеет разность потенциалов на своих клеммах, когда через него протекает полномасштабный ток. Символом для обозначения вольтметра является круг с вложенной буквой V.

Вольтметр всегда подключается параллельно к нагрузке в цепи, для которой должно измеряться напряжение. Вольтметр постоянного тока имеет знаки полярности. Поэтому необходимо подключить клемму плюса (+) вольтметра к верхней точке потенциала, а клемму минуса (-) к нижней точке потенциала, чтобы получить отклонение вольтметра.

В вольтметре переменного тока нет знаков полярности, и его можно подключить в любом случае. Однако в этом случае также вольтметр все еще подключен параллельно к нагрузке, для которого измеряется напряжение. Вольтметр с диапазоном высокого напряжения создается путем последовательного соединения сопротивления с измерительным механизмом, который имеет полную шкалу напряжения, как показано на рисунке ниже.

Рис. 3 — Полная шкала напряжения

Типы вольтметров

Аналоговые вольтметры

Включает отклоняющий тип индикаторных измерителей напряжения. Аналоговый вольтметр можно разделить на три категории.

• Инструменты с подвижной катушкой
• Движущиеся железно
• Электростатический вольтметр

Инструменты с подвижной катушкой

Тип измерительных приборов с подвижной катушкой Аналоговые вольтметры доступны в двух типах. Они есть:

• Инструменты с подвижной катушкой с постоянным магнитом
• Инструменты с подвижной катушкой

Инструменты с подвижной катушкой с постоянным магнитом

Инструменты с постоянными магнитами с подвижной катушкой реагируют только на постоянный ток. Эти инструменты имеют постоянный магнит для создания магнитного поля. Катушка намотана на кусок мягкого железа и вращается вокруг собственной вертикальной оси. Когда ток течет через катушку, отклоняющий крутящий момент генерируется в соответствии с уравнением силы Лоренца.

Приборы с подвижной катушкой типа «Динамо» состоят из двух катушек. Одна катушка зафиксирована, а другая катушка вращается вокруг нее. Взаимодействие двух полей создает отклоняющий момент.

Инструменты с подвижным железом

Инструменты с подвижным железом используются в цепях переменного тока и подразделяются на инструменты с простым подвижным железом, типом динамометра и индукционным. Он состоит из мягкого железа, содержащего подвижные и неподвижные катушки.

Взаимодействие потоков, создаваемых этими элементами, создает отклоняющий момент. Диапазоны расширены за счет удержания резисторов последовательно с катушкой.

Электростатический вольтметр

Он работает по электростатическому принципу, когда отталкивание между двумя зарядовыми пластинами отклоняется от указателя, прикрепленного к пружине.

Эти приборы используются для измерений переменного и постоянного тока высокого напряжения. Это высокочувствительные приборы, способные измерять минимальное напряжение заряда, а также напряжение высокого диапазона почти 200 кВ.

Вакуумный ламповый вольтметр

Эти типы инструментов могут работать как с переменным / постоянным напряжением, так и с измерениями сопротивления. Эти устройства используют электронный усилитель между входом и счетчиком.

Если это устройство использует вакуумную лампу в усилителе, то это называется вакуумным ламповым вольтметром (VTVM). VTVM используются в измерениях переменного тока высокой мощности.

Полевой транзистор (FET) — это транзистор, который использует электрическое поле для управления электрическим поведением устройства. Они также известны как униполярные транзисторы. Вольтметр на основе полевых транзисторов использует это свойство полевых транзисторов при измерении напряжения.

Цифровой вольтметр (DVM)

DVM отображает напряжение с помощью светодиодов или ЖК-дисплеев для отображения результата. Прибор должен содержать аналого-цифровой преобразователь. Устройство содержит запрограммированный микроконтроллер, АЦП и ЖК-дисплей для обеспечения точного цифрового отображения аналоговых значений от 0 до 15 вольт постоянного тока.

Они используются из-за таких свойств, как точность, долговечность и уменьшают ошибки параллакса.

Применения вольтметра

Приложения вольтметра включают в себя:

• Это очень полезно для определения напряжения устройства накопления заряда, например, для проверки напряжения батареи. Например, новая ячейка ААА будет иметь около 1,6 В. Свинцово-кислотный автомобильный аккумулятор 12 В будет показывать 12,5 В при полной зарядке или 14 В при зарядке от генератора в автомобиле. Если он показывает 10 В, значит, с генератором что-то не так.
• Его можно использовать просто для того, чтобы узнать, есть ли в цепи питание или нет, например, в сетевой розетке.
• Убедитесь, что питание включено или выключено на приборах.
• Мы можем рассчитать ток путем измерения напряжения на известном сопротивлении. Это полезно, когда у вас нет амперметра.
• Они используются для построения проверки непрерывности с последовательным аккумулятором.
• Они используются для построения омметра с помощью делителя напряжения с неизвестным резистором.
• Они используются для построения амперметра путем измерения напряжения на шунтирующем резисторе.

Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

Обобщенная структурная схема аналоговых электронных вольтметров (рис.7.9) содержит максимальное число блоков, некоторые из которых в зависимости от назначения вольтметра могут отсутствовать. В электронных вольтметрах, снабженных усилительными устройствами потребление мощности из измерительной цепи ничтожно мало. К достоинствам электронных вольтметров относятся: широкие пределы измерения и частотный диапазон (от 20 Гц до 1000 МГц), высокая чувствительность, хорошая перегрузочная способность.

1. Входное устройство предназначено для:

а) ослабления сигнала в заданное число раз, позволяющего расширить диапазон в сторону больших измеряемых напряжений;

б) обеспечения входных параметров вольтметра: входного сопротивления в пределах 1 – 10 МОм, входной емкости 1 – 30 пФ.

Усилители переменного тока служат для:

а) повышения чувствительности;

б) расширения динамического диапазона в сторону меньших измеряемых напряжений.

Для выполнения указанных задач усилители переменного тока должны иметь заданный и высокостабильный коэффициент усиления в рабочем диапазоне частот и температур, малые нелинейные искажения, малые собственные шумы и быть нечувствительными к колебаниям напряжения питания, что достигается использованием многокаскадных усилителей, охваченных отрицательной обратной связью.

3. Усилители постоянного тока служат для обеспечения согласования небольшого внутреннего сопротивления магнитоэлектрического измерительного механизма с большим сопротивлением нагрузки преобразователя. К усилителям постоянного тока предъявляются жесткие требования в отношении постоянства коэффициента усиления и малого дрейфа нуля, т. е. медленного изменения выходного сигнала при отсутствии на входе информационного сигнала. Они выполняются в виде мостовых схем с отрицательной обратной связью.

4. Преобразователи служат для преобразования переменного тока в постоянный, в качестве преобразователей служат детекторы. Детекторы можно классифицировать по функции преобразования входного напряжения в выходное на следующие типы: квадратичные, линейные, амплитудные (пиковые). Тип детектора во многом определяет свойства прибора: так вольтметры с амплитудными детекторами являются самыми высокочастотными; вольтметры с квадратичными детекторами позволяют измерять напряжения любой формы; вольтметры с линейными детекторами пригодны только для измерения гармонического сигнала, но являются самыми простыми, надежными и дешевыми.

Аналоговые электронные вольтметры могут строиться по двум основным схемам: усилитель – преобразователь и преобразователь – усилитель. Первая из схем обладает большой чувствительностью, но частотный диапазон у таких вольтметров определяется полосой пропускания усилителя переменного тока и составляет сотни килогерц; вторая схема используется в вольтметрах для измерения напряжения значительного уровня, т.к. обеспечить большое усиление с помощью усилителя постоянного тока сложно, зато частотный диапазон таких усилителей и, соответственно вольтметров, может составлять сотни мегагерц.

Электронные вольтметры могут иметь открытый или закрытый вход по отношению к постоянной составляющей измеряемого напряжения. При закрытом входе схема вольтметра содержит разделительный конденсатор, не пропускающий постоянную составляющую сигнала, при открытом входе такого конденсатора нет и на блоки вольтметра поступает как переменная, так и постоянная составляющая сигнала.

Элементная база, используемая при создании вольтметров переменного напряжения, определяется существующим на момент создания вольтметров уровнем техники (от полупроводников образцов до микроинтегрального исполнения), однако функциональное назначение блоков остается неизменным.

Вольтметры переменного тока ( типа В3 )

Вольтметры переменного тока строятся по схеме усилитель-преобразователь. В качестве преобразователей могут использоваться квадратичные или линейные детекторы.

Если применяются квадратичные детекторы, то такие вольтметры называются вольтметрами среднеквадратических значений, их структурная схема приведена на рис. 7.10.

Квадратичный детектор преобразует переменное напряжение в постоянное, пропорциональное, согласно формуле (7.5), квадрату среднеквадратического значения измеряемого напряжения. Значит, измерение среднеквадратического напряжения связано с выполнением трех операций: возведение в квадрат мгновенного значения сигнала, усреднение и извлечение корня из результата усреднения (последняя операция обычно осуществляется при градуировки шкалы вольтметра). Возведение в квадрат мгновенного напряжения как правило производят с помощью полупроводникового диода, используя начальный участок вольт-амперной характеристики, описываемой квадратичной зависимостью. Однако протяженность квадратичного участка характеристики обычно невелика (не более 100 мВ), одним из методов для расширения этого участка является метод кусочно-линейной аппроксимации. Для этого в схему детектора включают несколько диодных ячеек и подбором напряжения смещения на диодах получают суммарную вольт-амперную характеристику, приближающуюся по форме к квадратичной кривой (рис. 7.11).

Если в вольтметрах переменного тока применяются линейные детекторы, то такие вольтметры называются вольтметрами средневыпрямленных значений, структурная схема таких вольтметров приведена на рис. 7.12.

u

В таких вольтметрах в качестве преобразователя используется линейный детектор, преобразующий переменное напряжение в постоянный ток, пропорциональный средневыпрямленному значению измеряемого напряжения. Такие преобразователи выполняются по схемам двухполупериодного выпрямления и используют линейный участок вольт-амперной характеристики полупроводникового диода. Аналоговый вольтметр средневыпрямленных значений по сравнению с выпрямительным вольтметром имеет более высокую чувствительность и меньшее потребление мощности от измерительной цепи. Эти вольтметры откликаются на средневыпрямленное значение, градуируются в среднеквадратических значениях и имеют коэффициент градуировки С=1.

Импульсные вольтметры (типа В4)

Импульсные вольтметры строятся по схеме преобразователь – усилитель, в качестве преобразователя используется амплитудный детектор, напряжение на выходе которого соответствует максимальному (амплитудному) значению измеряемого сигнала. Структурная схема импульсного вольтметра приведена на рис. 7.13.

Отличительной особенностью амплитудного (пикового) детектора является наличие элемента памяти, которым служит конденсатор, «запоминающий» пиковое значение измеряемого напряжения.

Простейшие схемы амплитудных детекторов:

а) детектор с последовательным включением диода (детектор с открытым входом);

б) детектор с параллельным включением диода (детектор с закрытым входом).

Амплитудный детектор осуществляет преобразование переменного сигнала в постоянный, пропорционально значению входного сигнала, поэтому такие вольтметры откликаются на максимальные значения, градуируются в максимальных значениях и имеют С=1.

Универсальный вольтметр (типа В7)

Универсальный вольтметр позволяет измерять как постоянный, так и переменный ток. При измерении переменного напряжения вольтметр имеет схему преобразователь – усилитель. В качестве преобразователя используется амплитудный (пиковый) детектор, напряжение на выходе которого соответствует максимальному (амплитудному) значению измеряемого сигнала. При измерении постоянного напряжения оно через входное устройство подается на усилитель постоянного тока и обеспечивает отклонение стрелки магнитоэлектрического измерительного механизма. Структурная схема универсального вольтметра приведена на рис. 7.15.

Рисунок 7.15 4.12

Амплитудный детектор осуществляет преобразование переменного сигнала в постоянный, пропорциональный максимальному значению входного сигнала, поэтому такие вольтметры откликаются на максимальное значение сигнала, градуируются в среднеквадратических значениях. Эти параметры переменного напряжения связаны между собой в соответствии с (7.7) коэффициентом амплитуды, поэтому коэффициент градуировки универсального вольтметра равен

С =

Характеристики рассмотренных вольтметров приведены в таблице 7.1.

Значение напряжения, на которое откликается

Значение напряжения, в котором отградуирован вольтметр, Uград
