Арбалет с газовой пружиной


Проект Арбалеты PITBULL-I модификация с трубами 32мм-2шт
(под пружины диаметром до 28мм )
Габариты модуля без рукоятки и приклада и стремени(мм): 965х77х108
Рабочий ход тетивы до 440 мм (нужны пружины способные прожиматься на 230 мм)
Спусковой механизм с автоматическим предохранителем.
Ход спускового крючка 11-15 мм.
Расчетное усилие спуска 1-2 кгс , при 2х пружинах(теоретических) по 140 кг.
Готовность проекта на 21.03.2011 -100%
После испытаний проект был доработан.
Для постройки предсерийного доработанного образца требуется финансирование.


Проект Арбалет PITBULL-BF – до 3 пружин
(под пружины диаметром до 23мм,газовые пружины диаметром до25мм с ходом до 200мм )
Ролик n=2.6 для стрел массой 60 грамм
Очень узкий- 36 мм, но высокий- 200мм и длинный 880мм
Масса при изготовлении из аллюминиевых сплавов около 2,5-3 кг
Лебедка запланирована.
Предохранитель в разработке.
Готовность проекта на 20.03.2011-10%
Требуется финансирование. -10-15тыс рублей

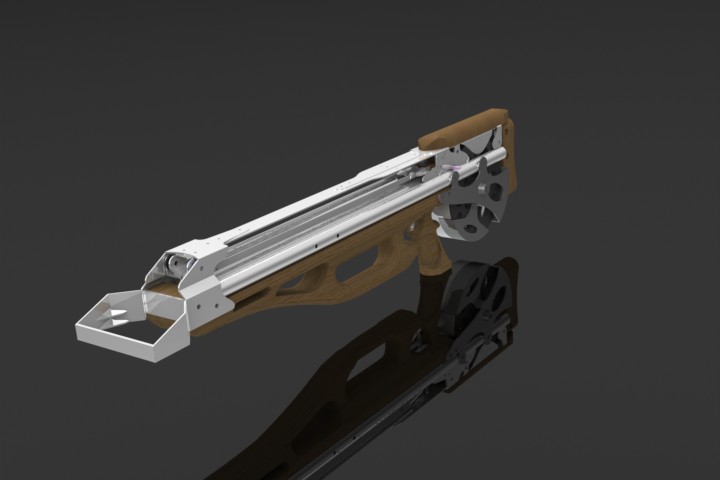

Арбалет PITBULL-II модификация с трубами 25 мм -3шт
(под пружины диаметром до 28мм )
Габариты (мм): 968х80х90
Рабочий ход тетивы до 530 мм (нужны пружины способные прожиматься на 150 мм)
Спусковой механизм с автоматическим предохранителем.
Ход спускового крючка 8-11 мм.
Расчетное усилие спуска 0,9-2 кгс , при 3х пружинах(теоретических) по 140 кг.
Вес до 4,2кг. Самый крупный PITBULL и самый быстрый. Требуется финансирование.


Арбалет PITBULL-III модификация без труб
(под пружины диаметром до 22.5мм )
Габариты модуля без рукоятки и приклада(мм): 706х54х113
Рабочий ход тетивы до 300 мм (нужны пружины способные прожиматься на 100-150 мм)
Спусковой механизм с автоматическим предохранителем.
Ход спускового крючка 11-15 мм.
Расчетное усилие спуска 1-2 кгс при 4х пружинах( возможно установка газовых пружин) по 100 кг.
Самый компактный и самый мощный из PITBULL.
Особенность:во взведенном состоянии тетива нагружена как в классическом арбалете. Проект модернизирован до проекта HUNTER


Проект HUNTER -в нем учтены все пожелания наших подписчиков
Ждем заказчиков на первый прототип.Первый заказчик получит прототип по цене его себестоимости. Все вопросы на почту pitbull (@) rupatent.com
Проект HUNTER фото

Арбалеты на пружинах- устройства пришедшие сменить арбалеты

Современные арбалеты это высокотехнологичные эффективные устройства с кпд порядка 0,85.
Но арбалеты, как и любая другая техника не должны останавливаться в своем развитии. Современные технологии и развитое производство компонентов отвечающих за энергетику подталкивают энтузиастов на разработку принципиально новых устройств, решающих аналогичные задачи (метание стрел). У «классических арбалетов» использующих плечи для накопления энергии есть один недостаток- это габарит лука и необходимость внушительных (массивных ) узлов для его фиксации к направляющей. Вопрос массы давно решен за счет применения материалов. С габаритами так ни чего существенного и не произошло. За всю историю развития арбалетной техники никто не смог предложить такого взаимного расположения лука и цевья , которое бы приблизило поперечные габариты устройства к габаритам современного стрелкового оружия. Но выход был найден. Если плечи арбалета нельзя сделать компактными и компактно уложить (эта тема еще открыта), значит от плеч нужно отказаться. Идеи пружинных арбалетов витают давно. Мне хотелось бы предложить свой взгляд на то, каким должно быть устройство способное стрелять стрелами. Для этого была разработана целая серия пружинных арбалетов PITBULL каждый из которых заточен на решения различных задач: метание тяжелых или легких стрел на стандартные и большие дистанции.
Компактные и легкие арбалеты PITBULL-3 и HUNTER ориентированы на охотников, которые много перемещаются.
Арбалеты PITBULL-2 это арбалеты для прицельной стрельбы на повышенные дистанции , но обладающие внушительными габаритами и не подходящие для длительных переносов. Нишу подарочных арбалетов займет весьма необычный арбалет PITBULL-BF(BiGfish –большая рыбка). Таким образом, серия устройств PITBULL с большой долей вероятности сможет соответствовать предъявляемым требованиям довольно широкой категории любителей арбалетно- лучной техники. Основным достоинством арбалетов PITBULL является возможность в полевых условиях сменять компоненты ответственные за энергетику устройства. Это мой ответ существующему закону об оружии. При покупке арбалета PITBULL вы не обнаружите в нем энергетических компонентов(пружин или резинок), комплект их не включает. В любом оружейном полно пружин.
Все арбалеты PITBULL предназначены для владельцев классических арбалетов, которые не довольны энергетическими характеристиками своих устройств и не желающих вкладывать существенные средства в покупки недешевых (правильных) сменных плеч.
Так как арбалеты PITBULL имеют габариты сходные с габаритами стрелкового(охотничьего) оружия, то мои пружинные арбалеты вполне подойдут и тем кто хотел купить арбалет для охоты, но передумал из за их габаритов. Энергетические модули арбалетов PITBULL(которые будут еще доступнее готовых устройств) вполне подойдут для установки в авторские ( например работы Дмитрия Крохалева которыми я восхищаюсь) или самодельные приклады (привет рукастым арбалетчикам)))). Так как автор линейки арбалетов сам выходец из народа, то и все арбалеты PITBULL будут ориентированы на людей с невысоким достатком , но желающих получить эффективное устройство за приемлемые деньги. В данный момент идет поиск партнеров для организации производства, для начала штучного. Идет со скрипом но уверенно.Приходится бороться с российскими реалиями.

Читайте также:  Зазор между полом и межкомнатной дверью

——
P.S.
Принимаются заявки на штучное(экспериментальное) изготовление арбалетов под заказ.
Нам очень нужно знать сколько людей интересуется подобными устройствами.
Письмо на почту никак не обязывает вас покупать то что вам не понравится.
Но вы сможете получать оперативную информацию по проектам , вносить рац.предложения по компонентам , чтобы арбалеты PITBULL удовлетворяли любые ваши требования.
Арбалеты PITBULL –арбалеты для людей. Было бы странно не спросить людей что им нужно).

Для приславших свои координаты (до выхода действующих образцов) будут действовать существенные скидки на все устройства.

Почта для желающих заказать комплект или получать информацию : pitbull (собака) rupatent.com .
Критиковать дизайн, лишний раз ускорить автора, внести коректировки в проект можно по ICQ 471-592-435
Я в контакте и на facebook /Дмитрий Чкалов/
—————–

Оперативные новости можно отслеживать в моих блогах

Продолжим тематику оружейных самоделок. В этой статье представлен обзор видеоролика по изготовлению компактного, но достаточно мощного пружинного арбалета. Отметим сразу, что мы не приветствуем изготовление и дальнейшее использование подобных самоделок в противозаконных целях. Все материалы приводятся исключительно в ознакомительных целях.

Начать советуем с просмотра авторского видеоролика

Нам понадобится:
– длина я деревянная планка;
– мебельные уголки;
– деревянная планка толщиной 1.5 см и шириной 4.5 см;
– 2 планки по 14 см в длину;
– металлическая трубка;
– ролики;
– пружины;


Также проделываем отверстия у краев пластин, чтобы закрепить плечи арбалета.

Чтобы уменьшить трение в движущихся частях конструкции, автор идеи советует вырезать небольшую втулку из металлической трубки по диаметру болтов.



Теперь нужно закрепить плечи на основе арбалета.

Далее берем короткие но максимально мощные пружины и закрепляем их одним концом к проволокам на плечах, а вторым – к стальным уголкам. Автор утверждает, что такие пружины также можно приобрести на автомобильном рынке.

Берем еще одну длинную планку и крепим между плечами на основе. Эта планка будет направляющей.

При желании можно добавить еще два уголка для упора ног.



Как можно сделать спусковой механизм, вы можете узнать из прошлых статей по изготовлению оружия.

Далее вырезаем две тонкий полоски из органического стекла или фанеры и фиксируем их на верхней планке, которую прикрепили в качестве направляющей.

Пневматический арбалет и другие необычные стрелометы

Для лучников-арбалетчиков и владельцев пневматических винтовок эти устройства являются экзотикой. Отсюда распространенная путаница в понятиях. Давайте обратимся к опыту людей, постоянно имеющих дело с подобным оружием, – любителей подводной охоты. Они очень четко разделяют пневматическое ружье и арбалет, хотя и то, и другое мечет стрелы (гарпуны).

Ружье и арбалет: кто есть кто?

Принцип действия понятен: рабочим телом является сжатый воздух, он и выталкивает из ствола гарпун. Многие модели оснащаются регулятором мощности выстрела, позволяющим уменьшать ее практически вдвое, например, когда есть опасность повреждения гарпуна о подводную скалу, к которой прижалась добыча.

А вот и арбалеты.

Здесь гарпун выстреливается за счет энергии, накопленной при натяжении упругих элементов – резиновых тяжей, аналогов арбалетных плеч, которые просто неработоспособны под водой. Роль тетивы исполняет V-образный стальной поводок. Хорошо заметно, как на некоторых образцах регулируется мощность: при стрельбе по некрупной рыбе на близком расстоянии можно натянуть лишь одну пару тяжей, при изменении ситуации – обе.

И в нашем случае целый ряд устройств, где стрела выбрасывается за счет сжатого воздуха, к арбалетам все-таки относить не совсем корректно. Рассмотрим наглядный пример – «Arcus Arrowstar». Итак:

Пневматический пистолет-стреломет «Arcus Arrowstar» и новейший «Viper»

Этот небанальный образец появился на свет лет шесть назад и вызвал заметный интерес у стреляющей общественности. Разумеется, ни о каком «охотничьем» применении речь не идет — чисто развлекательный девайс, по сути обычный пистолет-кислотник, только вместо шариков/свинцовых пуль — стрелы, точнее, дротики (проблема куда более серьезных вариантов использования подобных изделий рассмотрена в нашей статье «Боевая пневматика«).

Выпускается «Arcus Arrowstar» (на фото) австрийской оружейной компанией SEMEX GmbH, основанной в 1994 году и осуществляющей поставки, в частности, для правоохранительных органов.

Источником энергии служит 16-граммовый баллончик со сжиженной углекислотой. Имеется возможность заказа адаптера под куда более привычный 12-граммовый. Регулятор давления базовой версии настроен на 48 бар, что позволяет сделать около 20 выстрелов с дульной энергией 10 джоулей (имеется еще и 17-джоулевая версия). Для Германии, где существует знакомое нам ограничение в 7,5 Дж, давление выставляется с помощью специальной пружины на 33 бар. Этот «F-вариант» способен произвести уже 40 выстрелов со скоростью снаряда порядка 40 метров в секунду.

Теперь о самих этих снарядах. Весящая 9,5 грамма стрелка имеет калибр 5,9 мм. Дело в том, что в Австрии для подобных образцов нет ограничений по дульной энергии, но имеется 6-миллиметровый безлицензионный порог по калибру.

Почему же мы вдруг вспомнили об этом не столь уж и новом стреломете? Во-первых, он действительно весьма оригинален, ничего похожего и на ум не приходит. А во-вторых, наши коллеги из журнала «Калашников» побывали на оружейной выставке IWA-2018 в Нюрнберге и не смогли пройти мимо новинки от SEMEX GmbH — крупнокалиберного стреломета «Viper». На фото он запечатлен на фоне «Arcus Arrowstar».

Читайте также:  Воздушные автоматические выключатели hyundai

И действительно, судя по представленным тут же стрелам, калибр что-то около 9 мм, а то и поболее. Увы, никаких конкретных ТТХ «Гадюки» производитель не представил. Что понятно: если внимательно присмотреться, то можно заметить на корпусе девайса надпись «prototyp».

Он практически не отличается от подводных ружей, за исключением того, что использует не сжимаемый при взведении воздух, а сжиженный углекислый газ в баллончиках. То есть это не что иное, как обычный газобаллонный пневматический пистолет, где снарядом служат не пульки-шарики, а стрелы. Его прицельная дальность стрелой калибра 6 мм и весом 9,5 г составляет около 15 метров.

Коренное отличие от подводного оружия заключается в том, что последнее нельзя использовать на воздухе. В плотной среде, коей является вода, процесс выстрела идет «медленно и печально», а на суше резко возрастут скорости и, соответственно, ударные нагрузки на уплотнения и вообще всю механику, на подобное не рассчитанную. Кстати, именно поэтому из мощных пневматических винтовок, луков и арбалетов нельзя стрелять вхолостую – без пульки/стрелы, которые забирают и уносят с собой значительную часть разрушительной энергии.

P.S. Но это вы еще не видели очередное творение знаменитого немецкого изобретателя Йорга Срейва. Он, кстати, именно из подводных ружей создал шестиствольный пневматически арбалет — подлинный «Вулкан Фаланкс» :)).

Подробнее с ним можно познакомиться на нашей страничке ВКонтакте — Arbalet-airgun: арбалет пневматика охота оружие.

Пневматические линеметы

Кроме вышеописанных полуигрушечных образцов, существуют весьма серьезные изделия, выполняющие не менее серьезные задачи. Это в первую очередь разного рода линеметы, используемые, например, при швартовке кораблей или спасателями (на фото спасательный пневматический линемет «Филин»).

У него дальность метания ограничена длиною линя – 100 м, без разницы, вертикально, горизонтально или под любым углом.

Существуют более дальнобойные аналоги, для них речь идет уже о сотнях метров, например, как у «ИСТА-240».

Техника стрельбы из него здорово напоминает таковую для противотанковых гранатометов.

Охотничьи пневматические стрелометы

Конечно же, мимо пневматического принципа не могли пройти оружейники.

Несколько лет назад небольшой ажиотаж вызвала информация о появлении на рынке (правда, зарубежном) некоего сверхоружия — Airrow Stealth Model 8S1P (на фото)

В качестве источника энергии использовался либо баллон СО2, либо сжатый воздух. Этот образец стоимостью под 2000 долларов посылал 16-дюймовую стрелу 2512 (Easton XX75) со скоростью до 600 футов/сек, то есть более 180 м/с. Такие показатели недостижимы даже для современных блочных арбалетов, своеобразным «потолком» для серийных моделей пока являются 410 fps.

Совершенно не ясным являлся один момент – как быть с оперением? Для устройств, работающих на коротких расстояниях, оно не нужно, а под водой так и вовсе мешает. Но для заявленных скоростей «Airrow Stealth» дистанции должны составлять сотни метров. Высказывались предположения, что здесь используются какие-то хитрые модификации стрел, которые, подобно крылатым ракетам, раскрывали оперенье после вылета из ствола. Как выяснилось, в стволе-то как раз и крылась разгадка — производители не случайно запрашивали за свои изделия такие суммы, поскольку конструкция оказалась весьма сложной.

По сути, в данном случае стандартная арбалетная стрела выступала в роли надкалиберного снаряда и со снятой «пяткой», превращаясь в обычную алюминиевую трубку, просто надевалась на тонкий внутренний ствол. Ну, а толстый внешний служил своеобразной фигурной направляющей, внутри которой перья стабилизаторов и лезвия охотничьих наконечников-бродхэдов скользили, не повреждаясь.

По большому счету, назвать «Airrow Stealth» арбалетом тоже нельзя. Да, технические решения в нем использованы весьма остроумные, но все же само устройство является ни чем иным, как пневматическим ружьем (газобаллонным или с предварительной накачкой), на базе которого оно и создано. Компания-производитель, собственно, и специализируется на выпуске пневматических винтовок. Они в основном известны среди охотников, поскольку номенклатура моделей охватывает все основные калибры – от классического для «воздушек» .177 до могучего 38-го.

То же можно сказать и в отношении новинки рынка — стреломета «Pioneer Airbow» от известного производителя пневматических винтовок и пистолетов компании «Crosman», выпускающегося также и под маркой «Benjamin».

Это вполне реальная охотничья машинка, выдающая с охотничьей же стрелой весом 375 гран солидные 450 fps, или почти 140 м/с. Этих показателей вполне хватает вот на такое:

Конечно, впечатляет. И все же смертоносный «Пионер», как и предыдущий образец, тоже не является арбалетом. Это, по сути, всё та же пневматическая винтовка с предварительной накачкой PCP (см. «Пневматические винтовки для охоты«), которая и послужила базой для нашего героя. Вот он, родимый, «Crosman Benjamin Bulldog .357 Realtree-Xtra»:

Более того, отечественная оружейная компания «Дубрава» (бывший «Люфтмастер»), известная своими PCP-винтовками «Лесник» и новинкой рынка сверхкомпактной «Анчуткой», начала прием заказов на созданный на базе «Лесника» пневматический стреломет «Кащей».

Он основан на тех же технических решениях, что и «Пионер», только цена по понятным причинам совершенно иная. Кстати, «Кащей», дабы не конфликтовать с оружейным законодательством, сертифицирован как «устройство для монтажных, аварийно-спасательных и разведывательных работ в труднодоступных местах». Ну а что, идея неплохая. Я немного знаком с разработчиком, видел испытательные отстрелы — впечатляет.

Читайте также:  Зарядное устройство для автомобильного аккумулятора зу 75м

Актуальная вставка. Первые отстрелы «Кащея» с хронографом показали следующие результаты: с тяжелой охотничьей 640-грановой стрелой скорость составила 78 м/с, т.е. «дульная энергия» порядка 126 джоулей. Со стандартной для многих производителей метательного оружия стрелой массой 350 grain скоростные показатели вырастут примерно до 105 метров в секунду.

А с августа 2016 года даже обычные серийные PCP-винтовки тоже могут быть использованы для метания тяжелых охотничьих арбалетных болтов (см. «Стрелы для пневматики«).

На фото «Seneca Recluse 500cc Ultimate Hunters Combo».

Казалось бы, какая разница, что и как толкает снаряд, главное, чтобы в его роли была стрела. Но, следуя этой логике, и АПС (Автомат Подводный Специальный) можно причислить к арбалетам.

Что-то здесь явно не так…

Необычные арбалеты и луки

Пока нам не хватало основного видового признака классических стрелометов – тетива-то где!? Именно она передает энергию от упругих элементов. Причем это не обязательно должны быть гибкие плечи. С древности известны образцы оружия, использовавшие, скажем, торсионы.

В этой роли может выступать также резина, как у подводных арбалетов, или пружина. А вот последние бывают как обычными витыми, так и газовыми, то есть пневматическими.

Пружинно-блочная «Кобра»

И такие устройства действительно существуют. Одно из них я уже упоминал в статье про вертикальный арбалет. Это сверхкомпактный пружинно-блочный лук «Кобра» на базе газовых пружин высокого давления.

Автор – известный конструктор механических луков Богдан. К «Кобре» он шел не один год, были еще «Фантом», «Шорох», а количество промежуточных вариантов одному богу известно. Скоростные показатели изделия достигают 85 м/с при максимальном усилии натяжения, которое может регулироваться от 22 до 27 кгс. Для такой крохотульки это очень и очень неплохо.

Были у Богдана и пружинно-рычажный лук «Пиранья» (не блочник), и механический лук «Тень», где в качестве упругих элементов использовались резиновые жгуты (на фото).

Вообще, подобных конструкций, пусть и не такой степени проработки, у наших самодельщиков немало. Но некоторые идут еще дальше.

Уникальный «Вакуумный арбалет»

На фото внизу вакуумный арбалет «Пыленок» (по фамилии авторов). Устройство запатентовано, в том числе в Канаде.

В основе принципа действия лежит уже не повышенное давление, а, напротив, разряжение воздуха. То есть классическая «газовая пружина» наоборот.

К сожалению, авторы в описании среди тактико-технических характеристик не указывают скорость стрелы, ограничиваясь лишь данными о толщине пробиваемых стальных листов. Судя по ним, она сопоставима с показателями среднего «блочника» с ГОСТовскими плечами на 43 кгс (95 lbs). На персональном сайте в разделе «Экспериментальные арбалеты» авторы привели примерно такие же значения.

В любом случае работа проделана огромная, конструкция вышла довольно сложной и действительно уникальной. Если отрешиться от проблем практического применения, то полет инженерной мысли заслуживает самого пристального внимания.

Ну очень резкий «Богомол»

Компания «Talisman Crossbows» пошла более традиционным путем. В ее изделиях азотозаполненная газовая пружина работает, как и положено, на сжатие, плюс — добавлена возможность регулировки «мощности».

Основатель фирмы Фил Абрахамс (Phil Abrahams), инженер-механик и дизайнер по образованию и стажу работы, еще и опытный охотник, предпочитающий именно арбалеты и пневматические винтовки. Грех было не объединить два подхода! И, надо заметить, получилось весьма недурственно.

Интересно, что в номенклатуре имеются модели как с блочной, так и с рекурсивной схемой. Обе идут под общим названием «Mantis» («Богомол») — «Compound» и «Recurve». Усилие натяжения регулируется от 200 фунтов у первого и 20 у второго до совершенно чудовищных, особенно для блочной схемы, 300 lbs/136 кгс! По официальной информации, на максимуме компаунд способен разогнать 400-грановый болт до 450 fps, а в версии «Elite» вообще до заоблачных 500 (152 м/с)! Более того, к применению допускаются стрелы весом от 300 до — не поверите — 1000 grain, или 65 граммов.

Область применения соответствующая — охота на оленей, лосей, медведей. Цена, одинаковая для блочника и рекурсива, правда, тоже впечатляет: 2 358 долларов.

Не дают покоя рукастым-головастым Самоделкиным и уникальные конструкции древности. Одной из таких является многозарядный стреломет с более чем двухтысячелетней историей Чо-ко-ну:

В статье «ЧО-КО-НУ — автоматический арбалет, или Картечница Гатлинга по-китайски» приведено не только завораживающее видео с участием его современной реплики, но и подробные чертежи изделия.

Но прогресс вообще не стоит на месте. Например, совсем недавно началось производство уникального арбалета-дробовика «Zubin X340», вполне пригодного для целей охоты. А в 2017 году свет увидели уникальные разработки сверхкомпактных блочников «Ravin», причем модель R15 на сегодняшний день является самым скоростным серийным арбалетом — 425 fps!
