Дефекты и пороки древесины

Классификация пороков и дефектов древесины

Пороками называются различные недостатки от­дельных участков древесины, снижающие ее каче­ство и ограничивающие возможность использования.

Эти недостатки возникают в растущем или сруб­ленном дереве вследствие климатических условий, механических и биологических повреждений, а так­же ряда других причин.

Обычно в деревообработке пороки древесины рас­сматриваются как фактор, усложняющий работу и снижающий качество древесины. В резьбе по дере­ву, напротив, многие разновидности пороков вполне допустимы, а иногда составляют существенную часть художественного замысла.

Так что резчику по дереву полезно знать о раз­личных пороках древесины, знать их особенности и уметь с ними обращаться.

Рассмотрим сначала общую классификацию по­роков древесины, а затем расскажем об их разновид­ностях более подробно.

Пороки древесины подразделяются на следующие группы:

пороки формы и строения ствола;

грибные и биологические повреждения;

дефекты (или механические повреждения и по- коробленности).

К дефектам относятся пороки механического про­исхождения, которые возникают при заготовке, транспортировке, сортировке и механической обра­ботке древесины.

Сучки — это части ветвей (их основания), заклю­ченные в древесине. Различают семь разновиднос­тей сучков:

по положению — пластевые (т. е. выходящие на пласть доски или бруска); кромочные (выходя­щие на кромку доски); ребровые; торцевые; сшив­ные (если сечение сучка выходит одновременно на два ребра одной и той же стороны доски);

по форме разреза сучка на поверхности материа­ла — круглые, овальные, продолговатые;

по взаимному расположению — групповые, раз­бросанные, разветвленные;

по степени зарастания — открытые и заросшие;

по степени срастания — сучки сросшиеся; частич­но сросшиеся; несросшиеся; выпадающие (т. е. сучки, не имеющие срастания с окружающей дре­весиной и поэтому держащиеся ненадежно);

по выходу на поверхность — сучки односторон­ние и сучки сквозные;

по состоянию древесины — сучки здоровые; ро­говые; ослабленные; рыхлые; здоровые сучки с трещинами; загнившие; гнилые; табачные. Здоровые сучки не имеют никаких признаков гни­ли. Окрашены либо в цвет окружающей древесины, либо — в несколько более темный.

Роговые сучки имеют здоровую древесину, но обильно пропитаны смолой и дубильными вещества­ми. Окрашены значительно темнее, чем окружающая древесина. Часто обладают повышенной твердостью. В просушенной древесине склонны к выпадению.

Ослабленные сучки окружены здоровой древеси­ной, но уже затронуты начальной стадией загнива­ния. На этой стадии древесина сучка еще сохраняет свою структуру и твердость, но в некоторых местах (а иногда и полностью) изменяет свою окраску.

Рыхлые сучки окружены здоровой древесиной и еще не утрачивают свою форму, но их собственная древесина уже полностью или частично потеряла пер­воначальную структуру и довольно сильно размяг­чилась.

Табачный сучок — это гнилой сучок, в котором выгнившая древесина полностью или частично пред­ставляет собой рыхлую массу, легко рассыпающуюся в порошок. Масса имеет ржаво-бурый цвет, напоми­нающий цвет табака, откуда и возникло название.

Сучки представляют собой неизбежный и наибо­лее часто встречающийся порок древесины. Этот по­рок ухудшает строение древесины и усложняет ее обработку.

Для большинства видов резьбы древесина с суч­ками малопригодна, поэтому выбирают древесину без сучков или сучки удаляют и делают специальные вставки.

Существуют, однако, разновидности резьбы, в ко­торых сучки не только не портят внешний вид изде­лия, но и входят как составная часть в художествен­ный замысел. Кроме того, сучки иногда используют­ся отдельно от древесины в изготовлении различных женских украшений и других мелких декоративных изделий.

Дерево, как и любой живой организм, подвержено множеству факторов, оказывающих влияние на его развитие, в том числе и негативных, способных вызывать различные отклонения, снижающие качество деловой древесины. Стандарт определяет несколько основных групп пороков развития.

• Сучки – самый распространённый из видимых пороков, имеют большое количество форм, размеров, видов, могут быть живыми или мертвыми, гнилыми и с большой витиеватостью.
• Нестандартная форма ствола. Сбежистость, закомелистость, наросты, искривления от вертикальной оси и т. д.
• Трещины. Это могут быть морозные трещины, прорость и т. д., трещины усушки, крень и смоляные кармашки.
• Болезни. Пороки, вызванные грибками, болезнями и повреждениями насекомыми-вредителями.
• Дефекты обработки.

Теперь стоит остановиться на них более подробно, чтобы уметь отличать, чтобы понимать точно, как покупать пиломатериал и как его отбирать. Исходя из поставленных задач, какие дефекты незначительны, а какие категорически недопустимы.

Выбирая обрезной пиломатериал для строительства деревянного дома, стропильной системы скатной кровли и других строительных конструкций и сооружений, нужно понимать что любой пиломатериал, в том числе и хвойных пород, будет иметь свои особенности.

Дефекты древесины – болезни, повреждения или недостатки в развитии дерева, вызванные природными процессами и явлениями. От количества пороков во многом зависит сортность пиломатериалов. Качество древесины определяется положениями действующего стандарта ГОСТ 8486-86. Сразу скажем вам, что определение сортности довольно условное мероприятие – например среди 20-ти досок второго сорта, всегда при тщательной проверке параметров можно найти несколько досок первого сорта и несколько досок третьего сорта, было бы желание и знания. Для тех, кто желает углубить свои знания, и написана эта статья.

Главной задачей данной статьи является определение пороков древесины хвойных пород и изучение их влияния на качество пиломатериала, применяемого для строительства. Эту работу мы будем делать, основываясь на многолетнем практическом опыте и с учетом ГОСТ 2140-81.

Пороки древесины.Пороками называют нарушения правильно­го строения древесины и естественные повреждения в условиях ее произрастания, хранения и эксплуатации. Пороки нарушают од­нородность и целостность пилопродукции, снижают прочность древесины, повышают ее коробление и растрескивание, затруд­няют механическую обработку древесины, увеличивают количе­ство отходов, ухудшают внешний вид изделий.

Сучки бывают открытые и заросшие (в зависимости от того, выходят они на боковую поверхность круглого сортимента или нет); круглые, овальные, продолговатые (в зависимости от фор­мы сечения на поверхности сортимента) (рис. 3.10); пластевые, кромочные, ребровые, торцовые, сшивные (в зависимости от по­ложения в сортименте); разбросанные, групповые, разветвлен­ные (в зависимости от взаимного расположения); сросшиеся, ча­стично сросшиеся, несросшиеся, выпадающие (в зависимости от степени срастания с древесиной); здоровые (светлые и темные), здоровые с трещинами, загнившие, гнилые, табачные (в зависи­мости от состояния древесины сучка: табачные сучки свидетель­ствуют о наличии в древесине ядровой гнили, так как в круглых лесоматериалах гниль может быть скрытой и не выходить на тор­цы); односторонние и сквозные (в зависимости от того, пересе­кают они насквозь плоский сортимент или нет).

Трещины (рис. 3.11) бывают метиковые (радиальные трещины, направленные от центра к периферии ствола) простые и метико­вые сложные (в зависимости от того, остаются следы трещины на торцах сортимента в одной плоскости или нет); морозные (ради­альные трещины, направленные от периферии к центру ствола), сопровождающиеся образованием на стволе характерных нарос­тов; трещины усушки (радиальные трещины, возникающие в про­цессе сушки), отличающиеся от метиковых и морозных меньшей протяженностью и глубиной; отлупные (дугообразные или коль­цевые трещины между годовыми слоями).

Сбежистость — сужение ствола, превышающее 1 см на 1 м длины.

Закомелистость — резкое увеличение диаметра комлевой час­ти ствола; бывает округлой и ребристой.

Нарост — резкое местное утолщение ствола.

Кривизна ствола бывает простая и сложная.

Крень — кажущееся утолщение поздней древесины хвойных пород в сжатой зоне ствола, искривленного или наклонно сто­ящего дерева. Сходство между кренью и поздней древесиной чис­то внешнее, так как креневая древесина обладает совершенно другим анатомическим строением. Бывает местная крень, захва­тывающая один или несколько годовых слоев, и сплошная крень, захватывающая половину и более площади поперечного сечения ствола.

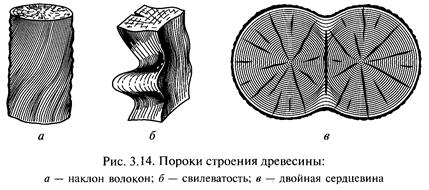

Наклон волокон — непараллельность волокон продольной оси сортимента.

Свилеватость — извилистое или беспорядочное расположение волокон древесины. Бывает волнистая и путаная сви­леватость.

Двойная сердцевина — наличие в сортименте двух сердцевин.

Смоляной кармашек — полость внутри годового слоя, запол­ненная смолой.

Прорость — заросшая омертвелость участка ствола. Бывает прорость открытая и закрытая.

Химические окраски возникают в срубленной древесине в ре­зультате химических и биохимических процессов, связанных в большинстве случаев с окислением дубильных веществ. Химиче­ские окраски равномерны по цвету и расположены обычно в по­верхностных слоях древесины толщиной 1. 5 мм). При высыха­нии древесины они часто в большей или меньшей степени выцвета­ют. К химическим относятся следующие окраски: продубина — красновато-коричневая или бурая окраска подкоровых слоев сплав­ной древесины пород, кора которых богата дубильными веще­ствами (ель, дуб, ива и др.); дубильные потеки — бурые пятна в виде потеков на поверхности сортиментов пород, древе­сина которых богата дубильными веществами; желтизна — свет­ло-желтая окраска заболони сплавной древесины хвойных пород, возникающая при сушке. Химические окраски не влияют на фи­зико-механические свойства древесины, но интенсивные окрас­ки портят внешний вид изделий.

Грибные ядровые пятна и полосы — участки ненормальной ок­раски ядра (настоящего, ложного и спелой древесины) без пони­жения твердости древесины, возникающие в растущем дереве под воздействием дереворазрушающих грибов (первая стадия пораже­ния). Они существенно не влияют на механические свойства дре­весины, однако портят внешний вид и усиливают водопроницае­мость древесины.

Ядровая гниль — участки ненормальной окраски ядра (настоя­щего, ложного и спелой древесины) с пониженной твердостью древесины, возникающие в растущем дереве под воздействием дереворазрушающих грибов (вторая стадия поражения). Ядровая гниль существенно ухудшает качество древесины вплоть до ее пол­ной технической непригодности.

Плесень — грибница и плодоношения плесневых грибов, появ­ляющиеся чаще всего на сырой заболони при хранении лесомате­риалов. Плесень наблюдается в виде поверхностного налета голу­бого, зеленого, черного, розового или другого цвета. Плесень не влияет на механические свойства древесины, но ухудшает ее вне­шний вид.

Заболонные грибные окраски — ненормальная окраска заболони без понижения ее твердости. Этот порок возникает в срубленной древесине под воздействием деревоокрашивающих грибов, не вызывающих образования гнили. Поэтому механические свойства древесины не ухудшаются, но ухудшается ее внешний вид и по­вышается водопроницаемость.

Побурение — бурая окраска заболони разных оттенков, различ­ной интенсивности и равномерности. Побурение возникает в сруб­ленной древесине в результате развития биохимических процес­сов и вызывает некоторое снижение прочности древесины.

Заболонная гниль — ненормальные по окраске участки заболо­ни без понижения или с понижением твердости древесины. Забо­лонная гниль возникает в сухостойной, валежной и срубленной древесине под воздействием дереворазрушающих грибов и рас­пространяется в глубь древесины от торцов и боковых поверхнос­тей.

Наружная трухлявая гниль — участки ненормальной окраски, структуры и твердости древесины, возникающие в лесоматериа­лах при их длительном хранении под воздействием сильных дере­воразрушающих грибов. Наружная трухлявая гниль характеризует­ся бурым цветом различных оттенков и трещиноватой призмати­ческой структурой. Пораженная древесина легко распадается на части и растирается в порошок. Пораженная древесина является опасным источником грибной инфекции для различных деревян­ных сооружений.

Червоточина — ходы и отверстия, проделанные в древесине насекомыми. Если червоточина выходит на две противоположные стороны сортимента, то ее называют сквозной.

Дефекты древесины.Механические повреждения искусствен­ного происхождения называются дефектами. К дефектам древеси­ны относятся инородные включения (камней, песка, проволоки, гвоздей, металлических осколков и т.д.); механические повреж­дения инструментами и механизмами при ее заготовке, подсоч­ке, транспортировании, сортировке и обработке (обдир коры, заруб и запил, кара, отщеп, скол и вырыв, багорные наколы); обугленность; скос пропила — неперпендикулярность торца про­дольной оси сортимента; обзол — участок боковой поверхности ствола, сохранившийся на обрезном пиломатериале (рис. 3.16); закорина — участок коры, сохранившийся на поверхности шпо­на; дефекты обработки резанием — это риски (следы зубьев пил, ножей и пр.), волнистость (неплоский пропил), ворсистость и мшистость (задир отдельных волокон), рябь шпона (разный уро­вень волокон древесины), задиры и выщербины, бахрома (пучки неполностью отделенных волокон на ребрах сортиментов), ожог (при трении о режущий инструмент); покоробленность — искрив­ление пилопродукции при выпиловке, сушке или хранении.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Только сон приблежает студента к концу лекции. А чужой храп его отдаляет. 8850 – | 7556 – или читать все.
